| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | NF-1 |
| MOQ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | ชุดละ 50 ชุด / เดือน |

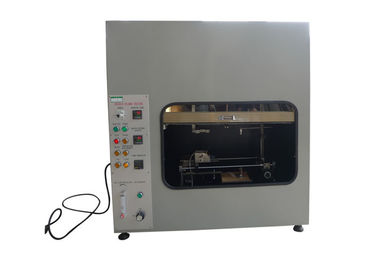

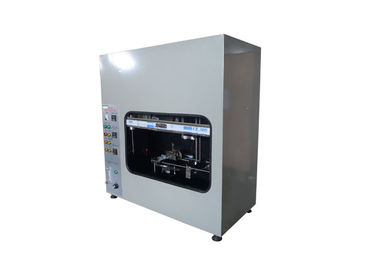

IEC60695-11-5 เครื่องมือทดสอบเปลวไฟของเข็ม
ข้อมูลผลิตภัณฑ์ :
เครื่องทดสอบเปลวไฟประกอบด้วยเครื่องกำเนิดรูปทรงกระบอกขนาดФ0.9มม. ที่เอียงกับเทวดา 45 องศาและให้แก๊สบิวเทน อันตรายจากไฟไหม้ของอุปกรณ์เมื่อเกิดเพลิงไหม้ภายในตัวอุปกรณ์ที่เกิดจากสภาพความผิดปกติจะถูกประเมินโดยไม่ว่าจะมีการจุดระเบิดหรือเวลาในการเผาไหม้และความยาว เครื่องทดสอบนี้เป็นไปตามข้อกำหนดมาตรฐานของ IEC60695-11-5, IEC60335-1
เครื่องทดสอบเปลวไฟของเข็มเหมาะสำหรับการวิจัยฝ่ายผลิตและฝ่ายทดสอบคุณภาพของอุปกรณ์แสงสว่างอุปกรณ์แรงดันต่ำเครื่องใช้ในครัวเรือนเครื่องมือเครื่องใช้ไฟฟ้าเครื่องไฟฟ้าเครื่องมือไฟฟ้าเครื่องมืออิเล็กทรอนิกส์เครื่องไฟฟ้าเครื่องมือเชื่อมต่อไฟฟ้าไฟฟ้าและอิเล็กทรอนิกส์ อุปกรณ์และส่วนประกอบอื่น ๆ นอกจากนี้ยังเหมาะสำหรับวัสดุฉนวนพลาสติกวิศวกรรมหรืออุตสาหกรรมการเผาไหม้ที่เป็นของแข็งอื่น ๆ
ข้อมูลจำเพาะของรุ่นและพารามิเตอร์ทางเทคนิค (อุปกรณ์เสริมสำหรับหน้าจอสัมผัส NF-2):
พารามิเตอร์ / แบบ | NF-1 |
แรงดันไฟฟ้าทำงาน | 220V / 50Hz |
อุปกรณ์จับเวลา | 9999X0.1S |
เครื่องปั้นดินเผา | ด้านในboreφ0.5mm± 0.1mm, OD ≤φ0.9mm, L ≥ 35mm, สแตนเลส |
มุมการเผาไหม้ | เอียง 45 ° (ทดสอบ) หรือแนวตั้ง (เมื่อปรับความสูงของเปลวไฟ) |
ความสูงของเปลวไฟ | ปรับขนาดได้ 12 ± 1 มม. (พร้อมเครื่องวัดความสูงเปลวไฟ) |
หมวดแก๊ส | 95% butagas (สามารถใช้ก๊าซธรรมชาติที่บรรจุขวดได้) |
ช่วงของการทดสอบอุณหภูมิ | 0 ~ 1000 ℃ |
ต้องการให้เปลวไฟ | ตั้งแต่ 100 °ถึง 700 °เวลาสำหรับค่ามาตรฐานภายใน 23.5S ± 1S |
อุณหภูมิเทอร์โมคัปเปิ้ล | φ0.5เกราะนิกเกิลโครเมียม / นิกเกิลอลูมิเนียมลวด K-Thermocouple |
ร้านทำงาน | 0.5 คิวบ์, กรณีเหล็กไม่เกะกะ, พื้นหลังสีดำบน yogon, (customizable0.75 cube, 1cube) |
กระบวนการทดสอบ | ขั้นตอนการทดสอบการควบคุมอัตโนมัติร่างอากาศที่เป็นอิสระ |
การปรับขนาดของไดรฟ์ข้อมูล | การปรับตัววัดสมรรถภาพ |
เป็นไปตามมาตรฐาน | GB4706.1-2005, GB5169.5-2008, IEC60695-11-5, IEC60335-1 |
รวม:
บอร์ดทดสอบ Pine Test สีขาวและแผ่นกระดาษทิชชู 5 แผ่น
เครื่องวัดความสูงเปลวไฟ
วัสดุสิ้นเปลือง:
บอร์ดทดสอบ White Pine และกระดาษทิชชู
Thermocouple Type K และ Copper Block
ขอบเขต:
ส่วนนี้ของ IEC 60695 ระบุการทดสอบเปลวไฟด้วยเข็มเพื่อจำลองผลกระทบของเปลวไฟขนาดเล็กซึ่งอาจเป็นผลมาจากสภาวะความผิดพลาดเพื่อประเมินโดยเทคนิคการจำลองอันตรายจากไฟ
สามารถใช้ได้กับอุปกรณ์ไฟฟ้าส่วนประกอบย่อยและส่วนประกอบและวัสดุฉนวนไฟฟ้าที่แข็งแรงหรือวัสดุอื่นที่ติดไฟได้
หนึ่งในความรับผิดชอบของคณะกรรมการด้านเทคนิคเป็นที่ใดก็ตามที่สามารถใช้งานสิ่งพิมพ์พื้นฐานด้านความปลอดภัยในการจัดทำสิ่งตีพิมพ์
คำอธิบายโดยทั่วไปของการทดสอบ:
การทดสอบจะดำเนินการเพื่อกำหนดว่าภายใต้เงื่อนไขที่ท้าทายเปลวไฟทดสอบไม่ก่อให้เกิดการจุดระเบิดของชิ้นส่วนหรือว่าส่วนที่ติดไฟได้โดยเปลวไฟในการทดสอบมีระยะเวลาการเผาไหม้หรือ จำกัด การเผาโดยไม่ทำให้เปลวไฟลุกเป็นไฟ หรืออนุภาคที่ลุกไหม้หรือส่องลงมาจากชิ้นงานทดสอบ
การทดสอบนี้กำหนดผลกระทบต่อชิ้นงานทดสอบของเปลวไฟขนาดเล็กเช่นอาจเกิดขึ้นจากส่วนประกอบอื่นที่ติดไฟและข้อกำหนดของผลิตภัณฑ์ที่เกี่ยวข้องต้องระบุระยะเวลาการใช้เปลวไฟและเกณฑ์สำหรับการยอมรับ

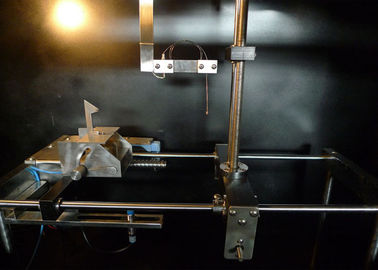

รายละเอียดของอุปกรณ์ทดสอบ
Burner:
เตาเผาเพื่อผลิตเปลวไฟทดสอบจะต้องประกอบด้วยท่อยาวอย่างน้อย 35 มิลลิเมตรพร้อมเจาะ 0.5mm ± 0.1mm และเส้นผ่าศูนย์กลางภายนอกไม่เกิน 0.9 มม.
เตาเผามาพร้อมกับก๊าซบิวเทนหรือโพรเพนที่มีความบริสุทธิ์อย่างน้อย 95% จะไม่มีอากาศเข้าไปในหลอดไฟ
เปลวไฟ:
ปรับแกนแก๊สให้อยู่ในแนวตั้งเพื่อปรับความยาวของเปลวไฟเป็น 12 มม. ± 1 มม. เมื่อมองในที่ที่มีแสงจางลงกับพื้นหลังสีดำ (ดูรูปที่ 1a) เปลวไฟต้องได้รับการยืนยันโดยใช้อุปกรณ์และขั้นตอนที่ระบุไว้ในภาคผนวกก. เวลาในการทดสอบเพื่อเพิ่มอุณหภูมิตั้งแต่ 100 ℃± 5 ℃ถึง 700 ℃± 3 ℃ต้องเป็น 23.5 วินาที± 1.0 วินาที
