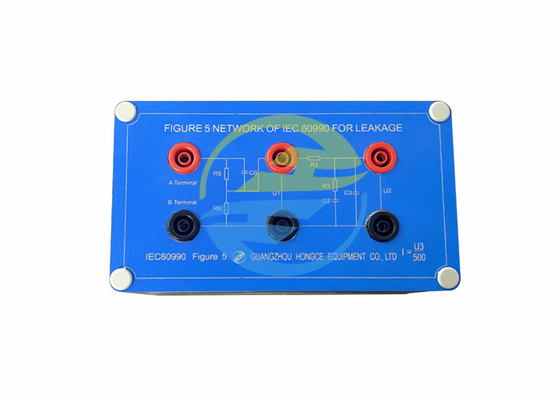

อุปกรณ์ทดสอบ OEM IEC รูปที่ 5 การวัดเครือข่ายแบบสัมผัสที่ถ่วงน้ำหนักปัจจุบันสำหรับการตรึงแบบปล่อย

อุปกรณ์ทดสอบ OEM IEC รูปที่ 5 การวัดเครือข่ายแบบสัมผัสที่ถ่วงน้ำหนักปัจจุบันสำหรับการตรึงแบบปล่อย

ชื่อแบรนด์: HongCe
เลขรุ่น: CT-5
MOQ: 1 ชุด
ราคา: Negotiatable
เงื่อนไขการจ่ายเงิน: ที/ที
ความสามารถในการจําหน่าย: 100 ชุด/ เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
calibration certificate(cost additional)
เวลานำ:
7 วัน
น้ำหนักรวม:
0.5KG
OEM:
ใช่
RS:
1500Ω
C2:
0.0062μF
C3:
0.0091μF
R2:
10000Ω
R3:
20000Ω
รายละเอียดการบรรจุ:
กล่องกระดาษ
เน้น:

อุปกรณ์ทดสอบ OEM IEC

,

รูปที่ 5 อุปกรณ์ทดสอบ IEC

,

อุปกรณ์วัดเครือข่าย IEC

รายละเอียดสินค้า

IEC60990 รูปที่ 5 เครือข่ายการวัด การถ่วงน้ำหนักแบบสัมผัสปัจจุบันสำหรับการตรึงเลตโก



IEC 60990:2016 กำหนดวิธีการวัดสำหรับกระแสตรงหรือกระแสสลับของรูปคลื่นไซน์หรือไม่ใช่ไซน์ ซึ่งสามารถไหลผ่านร่างกายมนุษย์ และกระแสที่ไหลผ่านตัวนำป้องกันวิธีการวัดที่แนะนำสำหรับ TOUCH CURRENT ขึ้นอยู่กับผลกระทบที่เป็นไปได้ของกระแสที่ไหลผ่านร่างกายมนุษย์ในมาตรฐานนี้ การวัดกระแสผ่านเครือข่ายที่แสดงถึงอิมพีแดนซ์ของร่างกายมนุษย์เรียกว่าการวัดค่า TOUCH CURRENTเครือข่ายเหล่านี้ไม่จำเป็นต้องใช้ได้กับร่างกายของสัตว์ข้อกำหนดหรือความหมายของค่าขีดจำกัดเฉพาะไม่อยู่ในขอบเขตของมาตรฐานนี้ซีรี่ส์ IEC TS 60479 ให้ข้อมูลเกี่ยวกับผลกระทบของกระแสที่ไหลผ่านร่างกายมนุษย์ซึ่งอาจได้รับค่าจำกัดมาตรฐานนี้ใช้ได้กับ EQUIPMENT ทุกประเภทตาม IEC 61140 วิธีการวัดในมาตรฐานนี้ไม่ได้มีวัตถุประสงค์เพื่อใช้สำหรับ TOUCH CURRENTS ที่มีระยะเวลาน้อยกว่า 1 วินาที กระแสของผู้ป่วยตามที่กำหนดใน IEC 60601-1, ac at ความถี่ต่ำกว่า 15 Hz และกระแสสูงกว่าที่เลือกไว้สำหรับขีดจำกัดการเผาไหม้ด้วยไฟฟ้าอุปกรณ์ทดสอบ IEC



แนะนำผลิตภัณฑ์:

เครือข่ายทดสอบนี้สอดคล้องกับข้อกำหนดเครือข่ายการวัดของกระแสไฟสัมผัส IEC60990 และวิธีการวัดกระแสตัวนำป้องกัน (รูปที่ 5 เครือข่ายการวัด สัมผัสที่ถ่วงน้ำหนักกระแสไฟเพื่อปล่อยทิ้ง เครือข่ายนี้สะดวกต่อการใช้งานและใช้งานง่าย และ สวิตช์จ่ายไฟทำแยกต่างหากซึ่งสามารถแก้ไขข้อบกพร่องของความสามารถในการจ่ายไฟของเครื่องก่อนหน้าและสามารถทดสอบผลิตภัณฑ์ที่ทรงพลังยิ่งขึ้นอุปกรณ์ทดสอบ IEC

พารามิเตอร์:

ชื่อ ค่า
R 1500Ω
Rบี 500Ω
0.22μF
R2 10000Ω
R3 20000Ω
2 0.0062μF
3 0.0091μF


การตระเตรียม:

ก่อนทำการทดสอบคุณต้องเตรียมเครื่องมือดังต่อไปนี้:อุปกรณ์ทดสอบ IEC
ออสซิลโลสโคป x1

หนึ่งหรือสิบเท่าของโพรบแรงดันไฟฟ้า x1
แหล่งจ่ายไฟ x1 (แรงดันทดสอบหรือความถี่ที่สามารถปรับหรือเปลี่ยนเป็นแรงดันหรือความถี่ที่ต้องการได้)

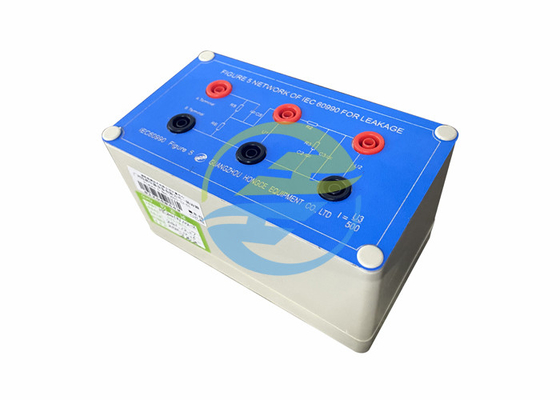

อุปกรณ์ทดสอบ OEM IEC รูปที่ 5 การวัดเครือข่ายแบบสัมผัสที่ถ่วงน้ำหนักปัจจุบันสำหรับการตรึงแบบปล่อย 0

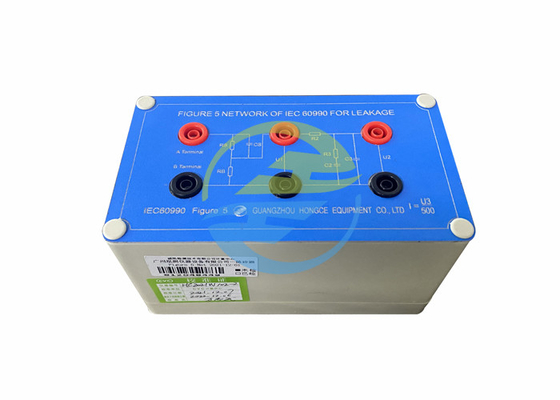

อุปกรณ์ทดสอบ OEM IEC รูปที่ 5 การวัดเครือข่ายแบบสัมผัสที่ถ่วงน้ำหนักปัจจุบันสำหรับการตรึงแบบปล่อย 1
