| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | HongCe |
| ได้รับการรับรอง: | Calibration certificate (cost additional) |
| หมายเลขรุ่น: | HX9804 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | ไม้อัด |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | T / T |
| สามารถในการผลิต: | 10 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | อุปกรณ์ทดสอบแมนเดรล | น้ำหนัก: | 50N*3ชิ้น |
|---|---|---|---|
| ขีด จำกัด ทางกล: | ตำแหน่ง 10°และ 230° | การประกัน: | 1 ปี |
| มาตรฐาน: | IEC60065, IEC60950 | ความยาวแมนเดร: | 100MM |
| บังคับ: | 100N, 150N | ตัวอย่างทดสอบ: | วัสดุแผ่นบางที่ไม่สามารถแยกออกได้ |
| แสงสูง: | ข้อ 8.21 อุปกรณ์ทดสอบ Mandrel,อุปกรณ์ทดสอบ Mandrel IEC 60065,อุปกรณ์ทดสอบ Mandrel แบบหมุน 230 ° |
||

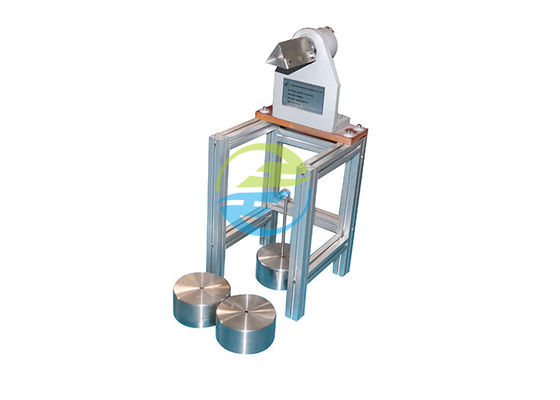

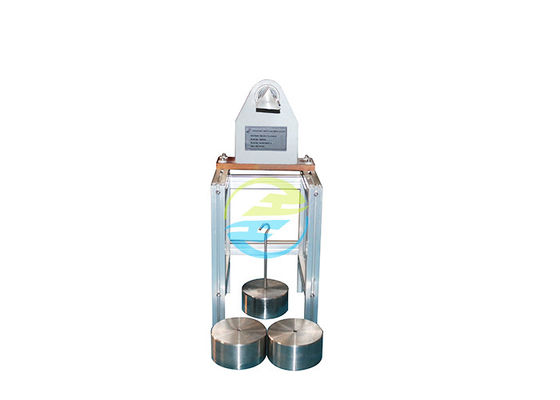

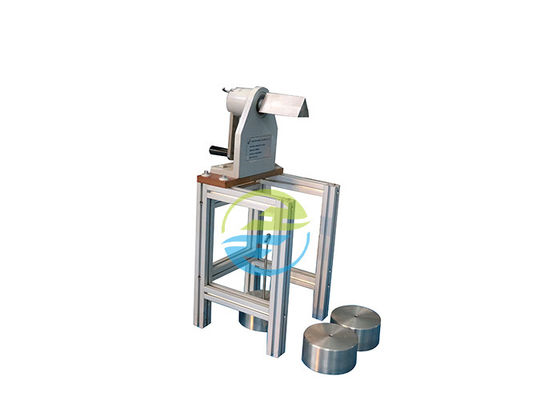

IEC60065 ข้อ 8.21 อุปกรณ์ทดสอบ Mandrel, 10° และ 230 ° Rotate Angle
IEC60065:2014 ข้อ 8.21
8.21 วัสดุแผ่นบางที่ไม่สามารถแยกออกได้ต้องเป็นไปตาม 26.3 ของ IEC 61558-1:2009 หรือดังต่อไปนี้:
ใช้ตัวอย่างทดสอบสามตัวอย่าง แต่ละตัวอย่างประกอบด้วยวัสดุแผ่นบางที่ไม่สามารถแยกออกได้สามชั้นขึ้นไปซึ่งก่อตัวเป็นฉนวนเสริมแรงตัวอย่างหนึ่งครั้งจะถูกจับจ้องไปที่แมนเดรลของฟิกซ์เจอร์ทดสอบ (รูปที่ 14) ดังแสดงในรูปที่ 15
แรงกดลงที่ 150 N ± 10 N ถูกนำไปใช้กับปลายอิสระของตัวอย่าง (ดูรูปที่ 16)
โดยใช้อุปกรณ์จับยึดที่เหมาะสมแกนหมุนด้วยมือโดยไม่กระตุก
– จากตำแหน่งเริ่มต้น (ภาพที่ 15) ไปยังตำแหน่งสุดท้าย (ภาพที่ 16) และด้านหลัง
– ตามที่กล่าวข้างต้นเป็นครั้งที่สอง
– จากตำแหน่งเริ่มต้นไปยังตำแหน่งสุดท้าย
หากตัวอย่างเกิดการแตกหักระหว่างการหมุนโดยยึดกับแมนเดรลหรืออุปกรณ์จับยึด จะไม่ถือเป็นความล้มเหลวและให้ทดสอบซ้ำกับตัวอย่างที่สดใหม่หากตัวอย่างแตกที่อื่น การทดสอบล้มเหลว
หลังจากการปรับสภาพเบื้องต้นนี้ แผ่นโลหะฟอยล์ที่มีความหนา 0,035 มม. ± 0,005 มม. ยาวอย่างน้อย 200 มม. จะถูกวางตามพื้นผิวของตัวอย่าง โดยห้อยลงที่แต่ละด้านของแมนเดรล (ดูรูปที่ 16)พื้นผิวของฟอยล์ที่สัมผัสกับตัวอย่างจะต้องเป็นสื่อกระแสไฟฟ้า ไม่เกิดปฏิกิริยาออกซิไดซ์หรือหุ้มฉนวนฟอยล์ถูกจัดตำแหน่งให้ขอบอยู่ห่างจากขอบของตัวอย่างอย่างน้อย 18 มม. (ดูรูปที่ 17)จากนั้นฟอยล์จะถูกขันให้แน่นด้วยตุ้มน้ำหนักเท่ากันสองอัน ที่ปลายแต่ละด้านโดยใช้อุปกรณ์จับยึดที่เหมาะสม
ในขณะที่แมนเดรลอยู่ในตำแหน่งสุดท้าย และภายใน 60 วินาทีหลังจากการวางตำแหน่งสุดท้าย การทดสอบความเป็นฉนวนจะถูกใช้ระหว่างแมนเดรลและฟอยล์โลหะตาม
10.4.2 โดยใช้แรงดันทดสอบ 1.5 เท่าของค่าที่กำหนดในตารางที่ 5 สำหรับ REINFORCED INSULATION แต่ไม่น้อยกว่า 5 kV
ขั้นตอนการทดสอบทั้งหมดซ้ำกับอีกสองตัวอย่าง
มาตรฐาน:ยืนยันตาม IEC60065:2014 ข้อ 8.21 รูปที่ 14~16, IEC60950
แอปพลิเคชัน:การตรวจสอบความแข็งแรงของฉนวนป้องกันความเสียหายสำหรับวัสดุชั้นบางที่ไม่สามารถแยกออกได้
ตัวอย่างทดสอบ:วัสดุชั้นบางที่ไม่สามารถแยกออกได้
ลักษณะเฉพาะ:ตำแหน่ง 10 °และ 230 °ถูกกำหนดด้วยขีด จำกัด ทางกล ไม่เพียง แต่เพื่อให้แน่ใจว่ามุมทดสอบมีความแม่นยำเท่านั้น แต่ยังรวมถึงวิธีการใช้งานที่เรียบง่ายอีกด้วยตุ้มน้ำหนักพร้อมห่วงแขวน ในกรณีที่จุดเสียหายเนื่องจากแรงดึงที่มากเกินไป
พารามิเตอร์:
1, น้ำหนัก 50N * 3 ชิ้น, สามารถรวมกันเพื่อให้ได้การทดสอบ 100N และ 150N
2, จำนวนครั้งในการทดสอบ: 3 ครั้ง
3, เครื่องทดสอบแรงดันไฟฟ้าที่ทนทาน (อุปกรณ์เสริม)
| วัตถุทดสอบ | อุปกรณ์วิดีโอเสียงแผ่นบางที่ไม่สามารถแยกออกได้ |
| มาตรฐานอ้างอิง | IEC 60950-1, IEC 61558-1 |
| ทดสอบ | การทดสอบแมนเดรล |
| สถานี | 1 |
| น้ำหนัก | 50N * 3pc |
| ทดสอบแมนเดร | แท่งสามเหลี่ยมพร้อมทิป |
| หมุนมุม | 230° |
| เวลาทดสอบ | 3 ครั้ง |
| มิติ | 240mmx 240mmx 600mm |
| ไม่จำเป็น | เครื่องทดสอบแรงดันไฟ |
