| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | SH-1 / SH-2 / SH-5 / SH-6 |
| MOQ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | T / T |
| ความสามารถในการจําหน่าย: | 100 ชุด / เดือน |

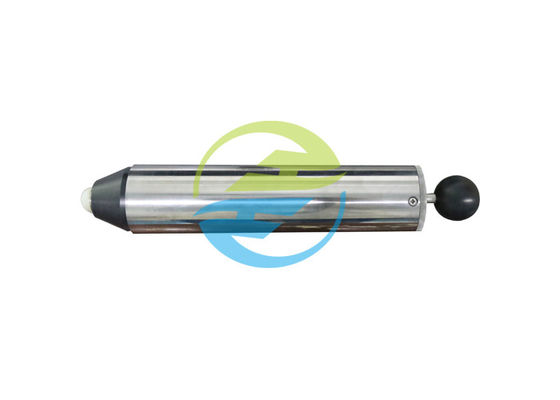

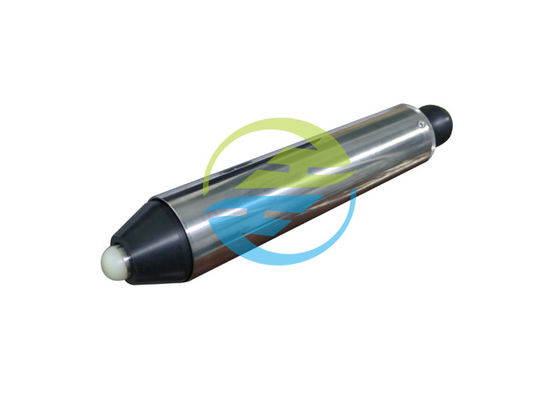

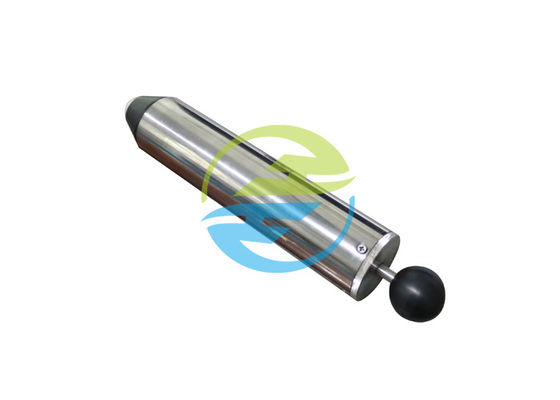

เครื่องทดสอบแรงกระแทก IEC 60068-2-75 - ค้อนกระแทกแบบสปริง 1J
ตัวอย่างเครื่องทดสอบค้อนสปริง
รูปที่ จ.1 แสดงตัวอย่างเครื่องทดสอบค้อนสปริงที่เป็นไปตามข้อ 5 สำหรับพลังงานไม่เกิน 1 จูล มวลของส่วนประกอบตัวเครื่องเท่ากับ 1250 ก. ± 10 ก.หัวค้อนจับจ้องไปที่ด้ามค้อนในลักษณะที่ระยะห่างจากปลายของมันถึงระนาบของการกระแทก (ระนาบของการตัดรูปกรวย) เมื่อส่วนกระแทกอยู่ที่จุดปล่อยจะมีค่าประมาณที่แสดงไว้ การบีบอัดสปริงในตารางที่ จ.1เครื่องทดสอบแรงกระแทก
กรวยมีมวลประมาณ 60 ก. และสปริงรูปกรวยมีแรงกดประมาณ 5 นิวตัน เมื่อปากคีบปล่อยอยู่ที่จุดปล่อยส่วนกระแทกสปริงกลไกการปลดได้รับการปรับเพื่อให้ออกแรงกดเพียงพอเพื่อให้ปากคีบปลดอยู่ในตำแหน่งเข้ายึดเครื่องทดสอบแรงกระแทก
อุปกรณ์ถูกง้างโดยการดึงปุ่มง้างกลับจนกระทั่งปากคีบปล่อยเข้าที่กับร่องในด้ามค้อนกรวยปล่อยของเครื่องมือทดสอบถูกผลักให้ชิดกับตำแหน่งที่กำหนดบนชิ้นงานทดสอบ โดยตั้งฉากกับพื้นผิวของชิ้นงานทดสอบแรงดันจะเพิ่มขึ้นอย่างช้าๆ เพื่อให้กรวยเคลื่อนที่กลับโดยสัมพันธ์กับตัวเครื่องจนกว่าจะสัมผัสกับแถบปลด ซึ่งจากนั้นจะเคลื่อนที่เพื่อใช้งานกลไกการปลดปล่อยและปล่อยให้ค้อนกระแทกกับชิ้นงานทดสอบ
เครื่องทดสอบแรงกระแทก
มาตรฐาน: IEC 60068-2-63, IEC 60068-2-75 การทดสอบ Ehb, IEC 60335-1, IEC 60598-1, IEC 60950 และ IEC 60065
ใบสมัคร: อุปกรณ์นี้มีวัตถุประสงค์เพื่อทดสอบความทนทานต่อแรงกระแทกของเปลือก แขนควบคุม ที่จับ ปุ่ม ไฟแสดงสถานะ และเฉดสีของเครื่องใช้ไฟฟ้าสำหรับใช้ในครัวเรือนหรือวัตถุประสงค์ที่คล้ายกัน เพื่อตรวจสอบประสิทธิภาพความปลอดภัยและความแข็งแรงของผลิตภัณฑ์
ตัวอย่างทดสอบ: เชลล์, แขนกล, มือจับ, ลูกบิด, ไฟแสดงสถานะและเฉดสี
ลักษณะเฉพาะ:
1. ค้อนกระแทกประกอบด้วยสามส่วน:
ก. เชลล์.รวมถึงตัวเรือน ตัวกั้นส่วนกระแทกและกลไกการปลด และชิ้นส่วนที่ยึดกับชิ้นส่วนเหล่านี้
B. องค์ประกอบผลกระทบรวมทั้งค้อน หางค้อน และด้ามยิง
C. ปล่อยกรวย
2. หลักการทำงาน
ค้อนสร้างพลังงานกระแทกจากมวลและการเคลื่อนที่ขององค์ประกอบกระแทกเมื่อดึงที่จับการทำงาน ให้ปล่อยตัวหยุดก้ามปูที่จุดปล่อยองค์ประกอบกระแทก สปริงค้อนจะถูกกด เมื่อปริมาณการบีบอัดต่างกัน สปริงจะปล่อยพลังงานที่แตกต่างกันสำหรับค้อนกระแทกพลังงานหลายแบบ ให้หมุนฝาครอบปลายเพื่อเลือกพลังงานกระแทกที่เกี่ยวข้องพลังงานกระแทกถูกสอบเทียบในสถานที่สอบเทียบก่อนส่งมอบเครื่องทดสอบแรงกระแทก
พารามิเตอร์:
| รุ่น | SH-0.14/SH-0.2/SH-0.35/SH-0.5/SH-0.7/SH-1 | SH-2 | SH-5 | SH-6 |
| พลังงานกระแทก (J) | 0.14;หรือ 0.2;0.35;0.5;0.7;1.0 | 2±0.1 | 0.2 และ 0.35, 0.5, 0.7, 1 | 0.14 และ 0.2, 0.35, 0.5, 0.7, 1 |
| มวลองค์ประกอบกระแทก | 250g±5g | 500g±5g | 250g±5g | 250g±5g |
| มวลรวม | 1250g±10g | 1500g±10g | 1450g±10g | 1450g±10g |
| วัสดุ | เหล็กกล้าไร้สนิม |
เหล็กกล้าไร้สนิม เครื่องทดสอบแรงกระแทก |
เหล็กกล้าไร้สนิม | เหล็กกล้าไร้สนิม |
