IEC60335-1 อุปกรณ์ทดสอบการดัดงอสายไฟหน้าจอสัมผัสเครื่องทดสอบเครื่องใช้ไฟฟ้า

IEC60335-1 อุปกรณ์ทดสอบการดัดงอสายไฟหน้าจอสัมผัส


คำอธิบายมาตรฐาน (IEC60335-1 ข้อ 23.3):

ชิ้นส่วนต่างๆของเครื่องใช้ไฟฟ้าที่สามารถเคลื่อนที่ได้โดยสัมพันธ์กันในการใช้งานปกติหรือในระหว่างการบำรุงรักษาผู้ใช้จะต้องไม่ก่อให้เกิดความเครียดที่ไม่เหมาะสมต่อการเชื่อมต่อไฟฟ้าและตัวนำภายในรวมถึงชิ้นส่วนที่ให้ความต่อเนื่องของการต่อสายดินท่อโลหะที่มีความยืดหยุ่นจะต้องไม่ก่อให้เกิดความเสียหายต่อฉนวนของตัวนำที่อยู่ภายในห้ามใช้สปริงคอยล์เปิดเพื่อป้องกันสายไฟหากใช้สปริงขดซึ่งหมุนซึ่งสัมผัสกันเพื่อจุดประสงค์นี้จะต้องมีการบุฉนวนที่เพียงพอเช่นปลอกของสายไฟที่ยืดหยุ่นตามมาตรฐาน IEC 60227, IEC 60245 หรือ IEC 62821 นอกเหนือจาก ฉนวนของตัวนำ
การปฏิบัติตามจะถูกตรวจสอบโดยการตรวจสอบและโดยการทดสอบต่อไปนี้
หากการงอเกิดขึ้นในการใช้งานปกติเครื่องจะถูกวางไว้ในตำแหน่งการใช้งานปกติและจ่ายให้ด้วยแรงดันไฟฟ้าที่กำหนดและทำงานภายใต้การทำงานปกติ
ชิ้นส่วนที่เคลื่อนย้ายได้จะถูกย้ายไปข้างหลังและข้างหน้าเพื่อให้ตัวนำถูกงอผ่านมุมที่ใหญ่ที่สุดที่โครงสร้างอนุญาตอัตราการงอ 30 ต่อนาทีจำนวนการงอคือ:
- 10,000 สำหรับตัวนำที่งอระหว่างการใช้งานปกติ
- 100 สำหรับตัวนำที่งอระหว่างการบำรุงรักษาผู้ใช้
หมายเหตุการงอคือการเคลื่อนไหวอย่างใดอย่างหนึ่งไม่ว่าจะถอยหลังหรือไปข้างหน้า
เครื่องใช้ไฟฟ้าจะต้องไม่ได้รับความเสียหายในกรณีที่การปฏิบัติตามมาตรฐานนี้มีความบกพร่องและจะต้องพอดีสำหรับการใช้งานต่อไปโดยเฉพาะอย่างยิ่งการเดินสายไฟและการเชื่อมต่อจะต้องทนต่อการทดสอบความแข็งแรงทางไฟฟ้าที่ 16.3 แรงดันไฟฟ้าทดสอบจะลดลงเหลือ 1,000 V และใช้ระหว่างชิ้นส่วนที่มีชีวิตและชิ้นส่วนโลหะที่สามารถเข้าถึงได้เท่านั้นนอกจากนี้ไม่เกิน 10% ของเส้นของตัวนำใด ๆ ของสายไฟภายในระหว่างส่วนหลักของเครื่องใช้ไฟฟ้าและส่วนที่เคลื่อนย้ายได้จะต้องขาดอย่างไรก็ตามหากสายไฟจ่ายวงจรที่กินไฟไม่เกิน 15 W ก็จะต้องขาดไม่เกิน 30% ของสายไฟ

การแนะนำสินค้า:

เครื่องทดสอบประสิทธิภาพความยืดหยุ่นของสายไฟได้รับการออกแบบและผลิตขึ้นเป็นพิเศษตามข้อ 23.3 และ 25.14 ของ IEC60335-1, IEC60745-1 ข้อ 24.12 รูปที่ 9, GB4706-1, IEC60335-2-14, GB4706-30 และอื่น ๆ โดยใช้ เพื่อตรวจสอบประสิทธิภาพการต้านทานการงอของสายไฟ (ดัด) ของเครื่องใช้ในครัวเรือนขนาดเล็ก (เช่นหม้อกาแฟ / เตารีดไฟฟ้า) และยังใช้กับเครื่องทดสอบความทนทานต่อการงอของสายไฟของปลั๊กและซ็อกเก็ต


อุปกรณ์ทดสอบใช้ระบบควบคุมไฟฟ้า PLC หน้าจอสัมผัสสีขนาด 7 นิ้วระบบปฏิบัติการอัจฉริยะเซอร์โวมอเตอร์ควบคุมมุมทดสอบเครื่องมือดิจิตอลความแม่นยำสูงการแปลงความถี่ดิจิตอลประสิทธิภาพสูงการควบคุมความเร็วที่แม่นยำตัวจับเวลาหน่วยความจำตัวเลขหกตัวที่หนีบรวมมัลติฟังก์ชั่นมาตรวัดศูนย์กลางการหมุนปรับมุมดัดได้กำลังขับ 4kwสามารถตั้งเวลาทดสอบ (สูงสุด 999999 ครั้ง) ความเร็วในการทดสอบและมุมทดสอบได้มีฟังก์ชั่นตรวจจับกระแสไฟฟ้าอุปกรณ์นี้สามารถตอบสนองความต้องการในการทดสอบของเครื่องใช้ไฟฟ้าในครัวเรือนขนาดเล็กส่วนใหญ่ช่วงที่ใช้งานได้นั้นกว้างขวาง

พารามิเตอร์ทางเทคนิค:

รูปมาตรฐาน:

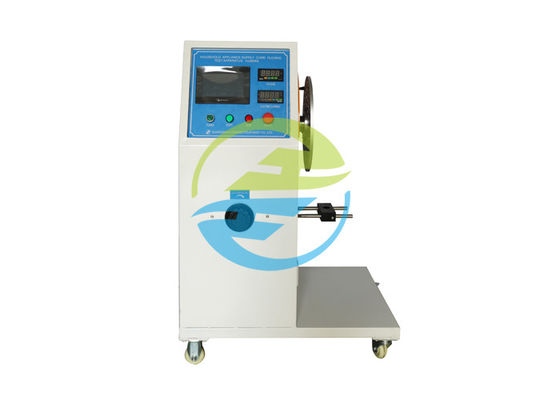

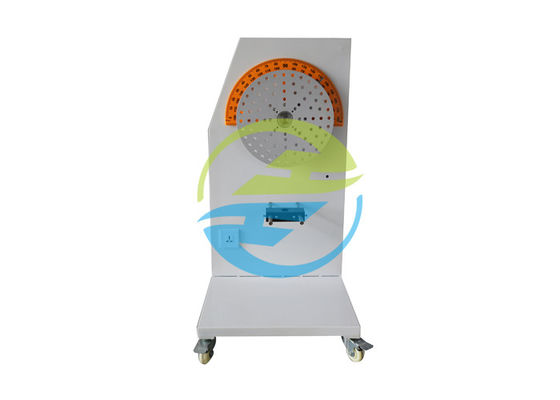

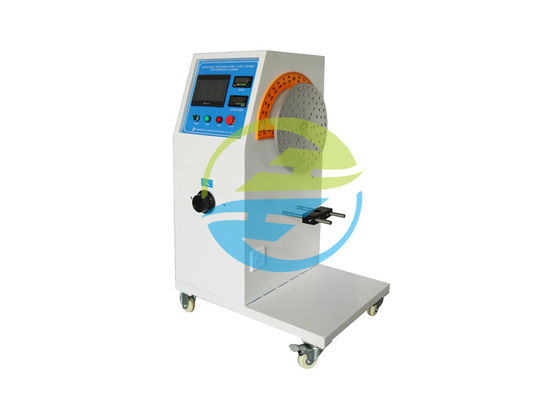

รูปภาพสำหรับอ้างอิง:
