อุปกรณ์ทดสอบความไวไฟ
Created with Pixso.

IEC 60695 0.5m³เข็ม Flame Tester พร้อมหน้าจอสัมผัสสีขนาด 7 นิ้ว

IEC 60695 0.5m³เข็ม Flame Tester พร้อมหน้าจอสัมผัสสีขนาด 7 นิ้ว

ชื่อแบรนด์: HongCe
เลขรุ่น: NF-2
MOQ: 1 ชุด
ราคา: Negotiatable
เงื่อนไขการจ่ายเงิน: T / T
ความสามารถในการจําหน่าย: 10 ชุด / เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
ประเทศจีน
ได้รับการรับรอง:
calibration certificate
ควบคุม:
การควบคุม PLC
โหมดควบคุมการทำงาน:
การทำงานของหน้าจอสัมผัสสีขนาด 7 นิ้ว
อำนาจ:
220V / 50HZ
การประกัน:
1 ปี
มาตรฐาน:
IEC 60695
ความสูงของเปลวไฟ:
ปรับได้ 12 ± 1 มม
มุมการเผาไหม้:
เอียง 45 °หรือแนวตั้ง
ขนาดห้องทดสอบ:
≥0.5m³
รายละเอียดการบรรจุ:
ไม้อัด
เน้น:

อุปกรณ์ทดสอบความไวไฟ0.5m³

,

IEC 60695 เข็ม Flame Tester

รายละเอียดสินค้า

IEC 60695 อุปกรณ์การทดสอบความสามารถในการติดไฟเข็มทดสอบเปลวไฟพร้อมหน้าจอสัมผัสสีขนาด 7 นิ้ว



แนะนำผลิตภัณฑ์



5.1 เครื่องเขียน
เครื่องเขียนที่ผลิตเปลวไฟทดสอบจะต้องประกอบด้วยหลอดที่มีความยาวอย่างน้อย 35 มม. และมีรูที่ 0,5 ±± 1 มม. และเส้นผ่านศูนย์กลางภายนอกไม่เกิน 0,9 มม.
หมายเหตุท่อที่ระบุใน ISO 9626 [1] 2 (0,8 มม. มีกำแพงธรรมดาหรือมีกำแพงบาง) ตรงตามข้อกำหนดในมาตรฐานนี้สำหรับเส้นผ่านศูนย์กลางภายใน 0,5 มม. ± 0,1 มม. และเส้นผ่านศูนย์กลางภายนอกไม่เกิน 0 9 มม.
หัวเผาจะให้ก๊าซบิวเทนหรือโพรเพนที่มีความบริสุทธิ์อย่างน้อย 95%จะต้องไม่มีอากาศเข้าสู่หลอดเตา



5.2 เปลวไฟ
เมื่อแกนของหัวเผาอยู่ในตำแหน่งแนวตั้งปริมาณก๊าซจะถูกปรับเพื่อให้ความยาวของเปลวไฟเท่ากับ 1 2 มม. ± 1 มม. เมื่อดูในสภาพแสงที่อ่อนเมื่อเทียบกับพื้นหลังสีเข้ม (ดูรูปที่ 1 ก)เปลวไฟจะต้องได้รับการยืนยันโดยใช้เครื่องมือและขั้นตอนที่ระบุไว้ในภาคผนวก A เวลาทดสอบสำหรับอุณหภูมิที่เพิ่มขึ้นจาก 1 00 ° C ± 5 ° C ถึง 700 ° C ± 3 ° C จะเป็น 23,5 s ± 1, 0 s



5.3 ห้องปฏิบัติการ / ควัน
ห้องปฏิบัติการ / ควันในห้องปฏิบัติการจะต้องมีปริมาณภายในอย่างน้อย 0,5 m 3ห้องจะต้องจัดให้มีสภาพแวดล้อมที่ปลอดจากร่างในขณะที่อนุญาตให้มีการไหลเวียนของความร้อนปกติของอากาศผ่านชิ้นงานทดสอบห้องจะอนุญาตให้สังเกตการทดสอบที่กำลังดำเนินอยู่
พื้นผิวด้านในของผนังจะต้องมีสีเข้ม
เพื่อความปลอดภัยและความสะดวกเป็นที่พึงปรารถนาที่จะติดตั้งอุปกรณ์นี้ (ซึ่งสามารถปิดได้อย่างสมบูรณ์) พร้อมกับอุปกรณ์สกัดเช่นพัดลมดูดอากาศเพื่อกำจัดผลิตภัณฑ์ที่เกิดจากการเผาไหม้ซึ่งอาจเป็นพิษอุปกรณ์สกัดจะต้องปิดในระหว่างการทดสอบและเปิดทันทีหลังจากทำการวัดระยะเวลาแล้วอาจต้องใช้ตัวหน่วงการปิดเชิงบวก
หมายเหตุการวางกระจกในห้องเพื่อให้มุมมองด้านหลังของชิ้นงานทดสอบนั้นพบว่ามีประโยชน์



5.4 ชั้นที่ระบุ
ในการประเมินความเป็นไปได้ของการลุกลามของไฟเช่นโดยการเผาไหม้หรืออนุภาคที่ตกลงมาจากชิ้นงานทดสอบชั้นของวัสดุหรือส่วนประกอบตามปกติโดยรอบหรือตั้งอยู่ใต้ชิ้นงานทดสอบจะถูกวางไว้ใต้ชิ้นทดสอบที่ระยะห่างเท่ากับระยะทาง ระหว่างชิ้นงานทดสอบกับวัสดุหรือส่วนประกอบโดยรอบเมื่อชิ้นงานทดสอบนั้นถูกติดตั้งเหมือนกับการใช้งานปกติ
หากชิ้นงานทดสอบเป็นชิ้นส่วนย่อยหรือส่วนประกอบของอุปกรณ์และได้รับการทดสอบแยกกันชิ้นส่วนของแผ่นไม้เรียบเรียบหนาประมาณ 1 0 มม. ถูกปกคลุมด้วยการสัมผัสใกล้ชิดกับเนื้อเยื่อห่อชั้นเดียวอยู่ในตำแหน่งที่ระยะไกล 200 มม. ± 5 มม. ด้านล่างสถานที่ซึ่งใช้เปลวไฟเข็มกับชิ้นงานทดสอบเว้นแต่จะระบุไว้ในข้อกำหนดที่เกี่ยวข้องการห่อเนื้อเยื่อตามที่ระบุใน 4.21 5 ของ ISO 4046-4 คือ
เนื้อเยื่ออ่อนห่อหุ้มที่อ่อนและแข็งแรง 1 2 g / m 2 ถึง 30 g / m 2
หากชิ้นงานทดสอบเป็นอุปกรณ์ยืนฟรีที่สมบูรณ์จะถูกนำไปวางในตำแหน่งปกติของการใช้งานบนแผ่นไม้ที่ปกคลุมด้วยเนื้อเยื่อซึ่งขยายอย่างน้อย 1 00 มม. นอกฐานของอุปกรณ์ในทุกทิศทาง
หากชิ้นงานทดสอบเป็นอุปกรณ์ที่ติดตั้งกับผนังเสร็จแล้วจะได้รับการแก้ไขในตำแหน่งปกติของการใช้งาน 200 มม. ± 5 มม. เหนือแผ่นไม้หุ้มเนื้อเยื่อ
หมายถึงการแก้ไขตัวอย่างทดสอบและเครื่องเขียนในตำแหน่งอาจมีความจำเป็น



5.5 อุปกรณ์จับเวลา
อุปกรณ์จับเวลาจะต้องมีความอดทนไม่เกิน 0,5 วิ



มาตรฐาน:IEC60695-11-5 เปลวไฟสำหรับทดสอบ - วิธีทดสอบด้วยเข็ม - เปลวไฟ - อุปกรณ์การจัดเรียงการทดสอบยืนยันและคำแนะนำ

ใบสมัคร:ส่วนนี้ของ IEC60695 ระบุการทดสอบเข็มไฟเพื่อจำลองผลกระทบของเปลวไฟ samll ซึ่งอาจเป็นผลมาจากสภาพความผิดปกติเพื่อประเมินโดยเทคนิคการจำลองอันตรายจากไฟไหม้

ตัวอย่างทดสอบ:โคมไฟ, เครื่องใช้ไฟฟ้าแรงดันต่ำ, เครื่องใช้ในครัวเรือน, เครื่องมือกลเครื่องใช้ไฟฟ้า, มอเตอร์ไฟฟ้า, เครื่องมือไฟฟ้า, เครื่องมืออิเล็กทรอนิกส์, เครื่องมือไฟฟ้า, ขั้วต่อไฟฟ้าเช่นอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์และชิ้นส่วนส่วนประกอบรวมถึงวัสดุฉนวนพลาสติกวิศวกรรมหรืออื่น ๆ วัสดุที่ติดไฟได้ของแข็ง

ลักษณะเฉพาะ:เครื่องทดสอบ Flame Flame ประกอบด้วยเครื่องวัดรูปเข็มขนาด .90.9 มม. ซึ่งเอียงกับเทวดา 45 °และให้ก๊าซบิวเทนอันตรายจากไฟไหม้ของอุปกรณ์เมื่อมีสารไวไฟภายในอุปกรณ์ที่เกิดจากสภาพความผิดปกติจะถูกประเมินโดยว่าชิ้นงานสามารถติดไฟได้หรือเวลาในการเผาไหม้และความยาว



พารามิเตอร์:

ParametersModel NF-1 NF-2 (หน้าจอสัมผัส)
แรงดันใช้งาน 220V / 50Hz 220V / 50Hz
โหมดควบคุมการทำงาน การควบคุมไฟฟ้าการใช้งานปุ่ม การควบคุม PLC การทำงานหน้าจอสัมผัสสีขนาด 7 นิ้วพร้อมรีโมทควบคุมอินฟราเรด
เครื่องปั้นดินเผา boreφ0.5mm± 0.1mm, OD ≤φ0.9mm, L ≥ 35mm, สแตนเลส
หมวดหมู่แก๊ส ก๊าซบิวเทนหรือโพรเพนที่มีความบริสุทธิ์อย่างน้อย 95% (สามารถใช้ก๊าซที่มีน้ำหนักเบาบรรจุขวด)
ความสูงของเปลวไฟ ปรับได้ 12 ± 1 มม. (พร้อมมาตรวัดความสูงเปลวไฟ)
ความต้องการเปลวไฟ จาก 100 °± 5 ° C ถึง 700 °± 3 ° C เวลาสำหรับค่ามาตรฐานภายใน 23.5S ± 1S
มุมการเผาไหม้ เอียง 45 ° (ทดสอบ) หรือแนวตั้ง (เมื่อปรับความสูงของเปลวไฟ)
ถาด ชั้นของกระดาษไหม (12 ~ 30g / m³) ถูกปกคลุมบนไม้สนหนา 10 มม. ซึ่งมีระยะห่างจากตัวอย่างทดสอบประมาณ 200 ± 5 มม.
จับเวลา / การเผาไหม้อย่างยั่งยืน 0-9999X0.1S
ระยะการวัดอุณหภูมิ ระยะห่างระหว่างกึ่งกลางด้านบนของเครื่องเขียนกับตัวอย่างทดสอบ: 8 ± 1 มม
การสอบเทียบอุณหภูมิ หัวทองแดงวัดอุณหภูมิ: Φ4± 0.01 มม. น้ำหนัก: 0.58 ± 0.01g
เทอร์โมคัปเปิลอุณหภูมิ: โอเมก้า armor0.5 เกราะลวดนิกเกิล - โครเมียม / นิกเกิลของอเมริกาโอเมก้า K-Thermocouple ความต้านทานต่ออุณหภูมิ 1100 °
ระยะการวัดอุณหภูมิ: 6 ± 0.5 มม
การควบคุมปริมาณอากาศ ความสูงเปลวไฟสามารถปรับได้โดยการปรับเครื่องวัดการไหล
กระบวนการทดสอบ การควบคุมอัตโนมัติไอเสียอิสระ
โคมไฟ จัดให้มีแสงสว่างในห้องทดสอบพร้อมการควบคุม
ห้องทดสอบและขนาด > 0.5 ลูกบาศก์, พื้นหลังโยเกิร์ตสีดำ, มีพัดลมดูดอากาศ, ขนาด: 1100 * 550 * 1200 มม., น้ำหนัก: 130 กก






ดูรูปภาพ:

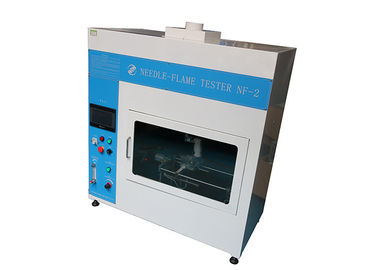

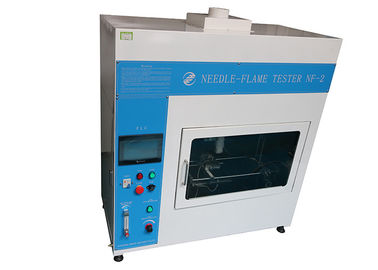

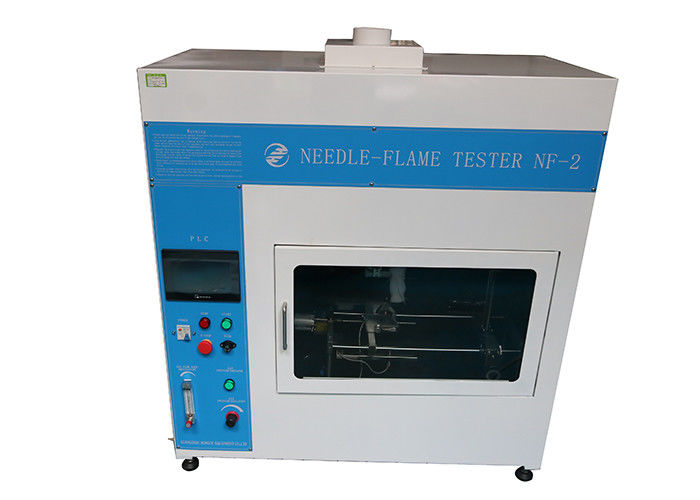

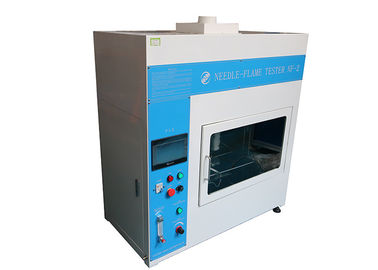

IEC 60695 0.5m³เข็ม Flame Tester พร้อมหน้าจอสัมผัสสีขนาด 7 นิ้ว 0

IEC 60695 0.5m³เข็ม Flame Tester พร้อมหน้าจอสัมผัสสีขนาด 7 นิ้ว 1

IEC 60695 0.5m³เข็ม Flame Tester พร้อมหน้าจอสัมผัสสีขนาด 7 นิ้ว 2
