สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HongCe |
ได้รับการรับรอง: | calibration certificate (cost additional) |
หมายเลขรุ่น: | HJ0641 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiatable |
รายละเอียดการบรรจุ: | ไม้อัด |
เวลาการส่งมอบ: | 30 วัน |
เงื่อนไขการชำระเงิน: | T/T |
สามารถในการผลิต: | 10 ชุด / เดือน |
มาตรฐาน: | IEC60335-2-5 | ควบคุม: | จำกัด(มหาชน) |
---|---|---|---|
โหลดแรงดันไฟฟ้า: | AC 0-250V | มุมเปิด / ปิดประตู: | 0-100 ° |
ประตูเปิด / ปิดความเร็ว: | 0-360 ° / s | แขนหุ่นยนต์และการเชื่อมต่อประตู: | ถ้วยดูดสูญญากาศ |
แสงสูง: | เครื่องทดสอบเครื่องใช้ไฟฟ้า,อุปกรณ์ทดสอบเครื่องใช้ไฟฟ้าแบบพกพา |
IEC60335-2-5 เครื่องล้างจานเดินสายภายใน PLC ควบคุมสถานีเดียวทดสอบที่มีความยืดหยุ่นแรงดันไฟฟ้าที่สามารถปรับได้
ข้อมูลสินค้า
เครื่องทดสอบถูกออกแบบและผลิตตามมาตรฐาน IEC 60335-2-5 ของใช้ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย: ตอนที่ 2-5: ข้อกำหนดเฉพาะสำหรับเครื่องล้างจานข้อ 23.3; EN 60335-2-7 ข้อ 23.3; IEC 60335-1 ข้อ 23.3 ใช้สำหรับทดสอบว่าการเดินสายภายในของประตูเครื่องล้างจานมีความต้านทานการดัดที่เพียงพอภายใต้การเปิดและปิดประตูซ้ำ ๆ หรือชั้นป้องกันเพียงพอที่จะต้านทานการรบกวนของการเคลื่อนไหวแบบสัมพัทธ์หรือไม่ ของส่วนประกอบอื่น ๆ โดยไม่มีความเสียหายในการตรวจสอบความน่าเชื่อถือของสายไฟภายใน ใช้เพื่อช่วยในการทดสอบอื่น ๆ สำหรับการเปิดและปิดประตูซ้ำ ๆ
หลักการทดสอบ
โปรแกรมที่ถูกแก้ไขใช้สำหรับควบคุมแขนหุ่นยนต์ที่ขับเคลื่อนด้วยมอเตอร์เพื่อขับเคลื่อนประตูหรือฝาที่ถูกดูดด้วยถ้วยดูดสูญญากาศเพื่อตอบสนองด้วยความเร็วที่แน่นอนดังนั้นจึงตรวจสอบความน่าเชื่อถือของการเดินสายภายใน
ตัวอย่างทดสอบ
เครื่องล้างจานไฟฟ้า (เฟสเดียว≦ 250V) ขนาดตัวอย่างสูงสุดที่อนุญาต WDH = 600 * 600 * 850 มม

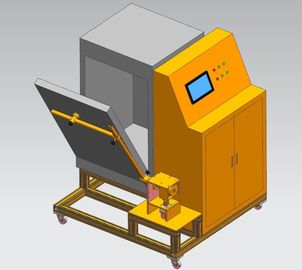

โครงสร้าง
อุปกรณ์ประกอบด้วยตู้ควบคุมไฟฟ้า (รวมถึงตัวควบคุมแรงดันไฟฟ้า) เฟรมและแขนหุ่นยนต์ที่ติดตั้งบนเฟรม
ขนาดอุปกรณ์: ประมาณ: 1500 × 1300 × 1300 (มม.) W × D × H
น้ำหนักอุปกรณ์: 180 กิโลกรัม
พารามิเตอร์ประสิทธิภาพ:
สถานีทดสอบ | สถานีเดียว |
โหมดควบคุมไฟฟ้า | การควบคุมโปรแกรม PLC หน้าจอสัมผัสสี LCD ขนาด 7 นิ้ว |
โหมดการขับขี่ | เซอร์โวมอเตอร์ |
ตัวอย่างวิธีการจับยึด | อลูมิเนียมรายละเอียดวงเล็บตำแหน่งสกรูปรับกล |
แขนหุ่นยนต์และการเชื่อมต่อประตู | ถ้วยดูดสูญญากาศ |
ประตูเปิด / ปิดความเร็ว | 0-360 ° / s สามารถตั้งค่าล่วงหน้าได้ |
มุมเปิด / ปิดประตู | 0-100 °สามารถตั้งไว้ล่วงหน้า |
อัตรายืดหยุ่น | 30 ต่อนาทีสามารถตั้งไว้ล่วงหน้า |
ทดสอบครั้ง | 0-999999 ครั้งสามารถตั้งค่าและแสดงผลได้ |
สัญญาณเตือนภัย | สัญญาณเตือนไฟฟ้าขัดข้องและบันทึกเวลาทดสอบปัจจุบัน |
โหลดแรงดันไฟฟ้า | AC 0-250V, ปรับ; พอร์ต DC ภายนอก |
กลไกการดำเนินการเสริม | กลไกการเริ่มล็อคประตูเครื่องล้างจาน |
อุปกรณ์ป้องกันความปลอดภัย | |
อำนาจ | ป้องกันการรั่วไหลเกินพิกัดและการป้องกันไฟฟ้าลัดวงจร |
เครื่องยนต์ | ป้องกันการโอเวอร์โหลดและการลัดวงจร |
ใช้สภาพแวดล้อม
แหล่งจ่ายไฟ: AC220V ± 10% / 50-60Hz พลังงาน 6KW
แหล่งอากาศ: 0.5-0.7MPa อัดอากาศ
ใช้สถานที่: ความดันบรรยากาศ 80 ~ 106kpa; อุณหภูมิแวดล้อม 5 ~ 40 ° C; ความชื้นสัมพัทธ์ (20 ~ 80)% RH; ไม่มีแรงสั่นสะเทือน, การสั่นสะเทือน, ไม่มีการรบกวนทางแม่เหล็กไฟฟ้า, ไม่มีฝุ่น, ไม่มีการระเบิดและการกัดกร่อนของก๊าซ, การกระจายความร้อนที่ดี
