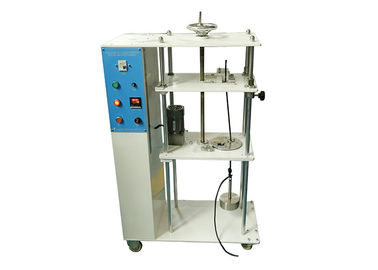

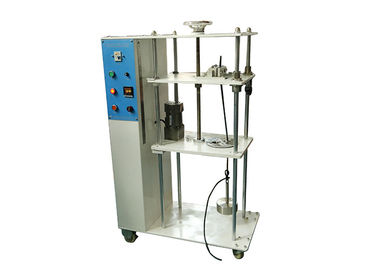

อุปกรณ์ทดสอบ IEC 75 มม. ความเสียหายของลวดหนีบและการคลายตัวของตัวนำ 10 ± 2 RPM งอเครื่องทดสอบ

อุปกรณ์ทดสอบ IEC 75 มม. ความเสียหายของลวดหนีบและการคลายตัวของตัวนำ 10 ± 2 RPM งอเครื่องทดสอบ

ชื่อแบรนด์: HongCe
เลขรุ่น: HC9903A
MOQ: 1 ชุด
ราคา: Negotiatable
เงื่อนไขการจ่ายเงิน: T/T
ความสามารถในการจําหน่าย: 10 ชุด / เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
Calibration Certificate (Cost Additional)
มาตรฐาน:
IEC60947-1
ทดสอบความสูง:
250~500mm
เส้นผ่านศูนย์กลางของการหมุน:
75mm
อัตราการทดสอบ:
10±2 รอบต่อนาที
เส้นผ่านศูนย์กลางของรูปลอกโลหะ:
6.5~28.6mm
เวลาทดสอบ:
0~9999
รายละเอียดการบรรจุ:
ไม้อัด
เน้น:

อุปกรณ์ทดสอบ IEC 75 มม.

,

IEC 60947-1 อุปกรณ์ทดสอบ IEC

รายละเอียดสินค้า

IEC60947 ความเสียหายจากการหนีบลวดและการคลายตัวของตัวนำไฟฟ้าโดยไม่ได้ตั้งใจ 75mm

การแนะนำสินค้า

เครื่องทดสอบนี้เรียกอีกอย่างว่าเครื่องทดสอบสำหรับตรวจสอบระดับความเสียหายของลวดซึ่งยืนยันตามมาตรฐาน IEC60947-1 ข้อ 8.2.4.3 รูปที่ 1 ตารางที่ 5 การปฏิบัติตามข้อกำหนดนี้ใช้เพื่อตัดสินว่าการออกแบบและโครงสร้างของขั้วต่อสกรูยึดเป็น สอดคล้องกับข้อกำหนดไม่ให้ลวดเสียหายมากเกินไปนอกจากนี้ยังใช้เพื่อตรวจสอบว่าขั้วต่อสกรูยึดสามารถรับแรงกดระหว่างการใช้งานปกติได้หรือไม่

เวลาทดสอบสามารถตั้งค่าล่วงหน้าได้ก่อนการทดสอบ และการปฏิบัติตามจะหยุดโดยอัตโนมัติพร้อมสัญญาณเตือนเมื่อถึงเวลาทดสอบ



พารามิเตอร์ทางเทคนิค

แบบอย่าง HC9903A
อัตราการทดสอบ 10±2 รอบต่อนาที
เส้นผ่านศูนย์กลางของการหมุน 75mm
เวลาทดสอบ 0~9999
น้ำหนัก 0.2,0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7 กก. (น้ำหนักทับ)
ทดสอบความสูง 250~500mm
เส้นผ่านศูนย์กลางของรูปลอกโลหะ 6.5~28.6mm, 12 ชิ้น
มาตรฐาน IEC60998-2-2, IEC60947-1

สังเกต:

(1) อุปกรณ์นี้มีพุกลวด 18 เส้น 9 ขนาด เส้นผ่านศูนย์กลาง: 6.5 มม. 9.5 มม. 13 มม. 14.5 มม. 15.9 มม. 19.1 มม. 22.2 มม. 25.4 มม. และ 28.6 มม.

(2) รัศมีการหมุนของรูตรงกลางโต๊ะหมุนคือ 38 มม. ผู้ใช้สามารถเลือกพุ่มไม้ลวดที่เหมาะสมตามความต้องการในการทดสอบสำหรับตัวอย่างทดสอบ

(3) ถ้ารูบุชไม่ใหญ่พอ ต้องมัดลวดเข้าไปในรู สามารถเปลี่ยนพุ่มลวดที่ใหญ่กว่าได้

(4) ส่วนเบี่ยงเบนความสูง (H) ±15mm



ตารางที่ 1: รายการน้ำหนัก



เลขที่. มวลน้ำหนัก (กก.) ปริมาณ
1# 0.2 พร้อมตะขอ 1 ชิ้น
2# 0.3 พร้อมตะขอ 1 ชิ้น
3# 0.4 พร้อมตะขอ 1 ชิ้น
4# 0.7 พร้อมตะขอ 1 ชิ้น
5# 0.7 ทะลุรู 2 ชิ้น
6# 0.9 พร้อมตะขอ 1 ชิ้น
7# 0.9 ทะลุรู 2 ชิ้น
8# 1.4พร้อมตะขอ 1 ชิ้น
9# 2 พร้อมตะขอ 1 ชิ้น
10# 2 รูทะลุ 1 ชิ้น
11# 2.3 ทะลุรู 1pc
12# 4.5 พร้อมตะขอ 1 ชิ้น
13# 4.5 ทะลุรู 1pc
14# 6.8 พร้อมตะขอ 1 ชิ้น
15# 6.8 ทะลุรู 1 ชิ้น
16# 8 .2พร้อมตะขอ 1 ชิ้น



ตารางที่ 2: ตารางการจัดน้ำหนัก



มวลที่ต้องการ (กก.) การจัดวาง
0.2 1#
0.3 2#
0.4 3#
0.7 4#
0.9 6#
1.4 8#
2 9#
2.9 9#+7#
4.5 12#
5.9 12#2*5#
8.6 14#+2*7#
9.5 9#+13#+11#+5#
10.4 12#+13#+2*5#
14 14#+13#+10#+5#
15 16#+15#
16.8 16#+13#+11#+2*7#
20 16#+15#+11#+10#+5#
22.7 16#+15#+13#+11#+7#

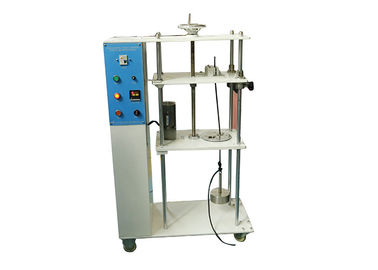

อุปกรณ์ทดสอบ IEC 75 มม. ความเสียหายของลวดหนีบและการคลายตัวของตัวนำ 10 ± 2 RPM งอเครื่องทดสอบ 0

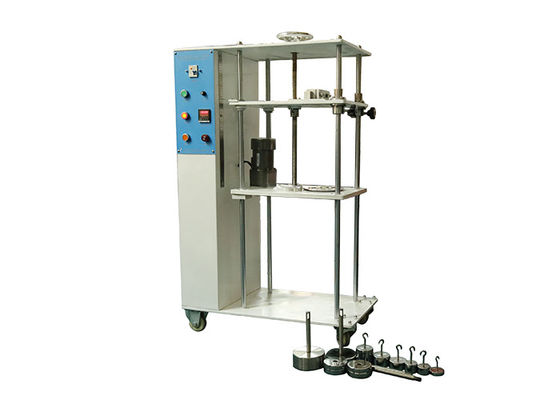

อุปกรณ์ทดสอบ IEC 75 มม. ความเสียหายของลวดหนีบและการคลายตัวของตัวนำ 10 ± 2 RPM งอเครื่องทดสอบ 1
