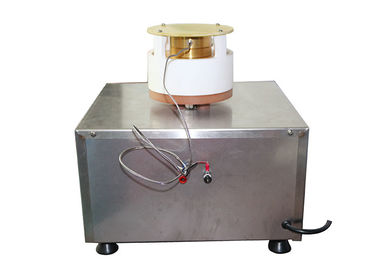

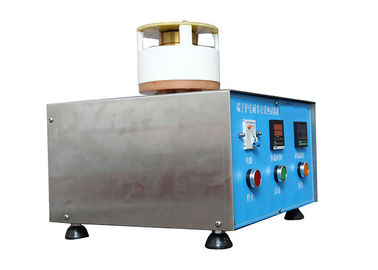

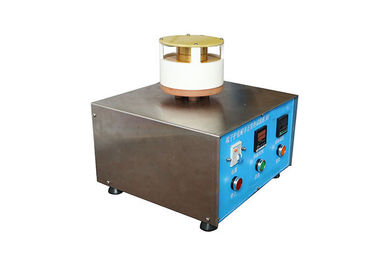

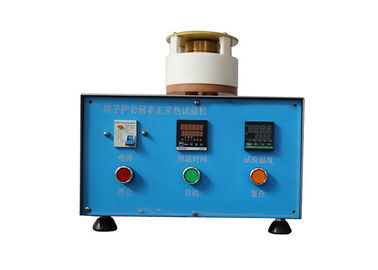

IEC60884 ปลั๊กเสียบปลั๊กฉนวนความต้านทานความร้อนผิดปกติ 20 มม. เครื่องทดสอบการทำงานของปุ่มทองเหลือง
มาตรฐาน: IEC 60884-1 2013 ข้อ 28.1.2 และรูปที่40
แอปพลิเคชัน: อุปกรณ์นี้ใช้สำหรับทดสอบความต้านทานความร้อนผิดปกติของปลอกฉนวนของหมุดปลั๊ก
ตัวอย่างทดสอบ: ปลอกหุ้มฉนวนของหมุดปลั๊ก
ลักษณะเฉพาะ: ตามข้อกำหนดมาตรฐาน การทดสอบความทนทานต่อความร้อนและไฟของปลอกหุ้มฉนวนของหมุดปลั๊ก
พารามิเตอร์:
| รายการ | พารามิเตอร์ |
| ส่วนฉนวน | ความหนา 5 มม. กลมและแบน เส้นผ่านศูนย์กลางเท่ากับสองเท่าของขนาดสูงสุดที่อนุญาตของหน้าสัมผัสของตัวอย่างทดสอบ |
| ส่วนโลหะ B(ฟิกซ์เจอร์) | ทองเหลือง ยาวอย่างน้อย 20 มม. มีปลั๊กสำหรับติดตั้งตามมาตรฐานที่เกี่ยวข้อง |
| ระยะห่างระหว่างส่วนฉนวนและส่วนโลหะ | 3±0.2 มม. ตรวจสอบให้แน่ใจว่ามีการหมุนเวียนอากาศรอบพิน |
| ระยะห่างระหว่างเทอร์โมคัปเปิลกับชิ้นส่วนโลหะ B | 7±0.5mm |
| รูเสียบปลั๊กส่วนโลหะ B | ใหญ่กว่าขนาดสูงสุดของหมุด 0.1 มม |
คำอธิบายมาตรฐาน
28.1.2 ชิ้นงานทดสอบของปลั๊กพร้อมหมุดที่มาพร้อมกับปลอกหุ้มฉนวน ให้ทดสอบโดยใช้เครื่องมือทดสอบดังแสดงในรูปที่ 40
เครื่องมือทดสอบนี้ประกอบด้วยแผ่นฉนวน A และชิ้นส่วนโลหะ B: ระหว่างสองส่วนนี้ต้องมีช่องว่างอากาศ 3 มม. และต้องได้ระยะห่างนี้ด้วยวิธีการที่ไม่ทำให้การไหลเวียนของอากาศรอบหมุดลดลง
พื้นผิวด้านหน้าของแผ่นฉนวน A จะต้องกลมและแบนและมีเส้นผ่านศูนย์กลางเท่ากับสองเท่าของขนาดสูงสุดที่อนุญาตของหน้าสัมผัสของปลั๊กที่ระบุใน
แผ่นมาตรฐานที่เกี่ยวข้อง
ความหนาของแผ่นฉนวนนี้จะต้อง 5 มม.
ส่วนโลหะ B ต้องเป็นทองเหลืองและมีรูปร่างเหมือนกันกับโครงร่างสูงสุดของปลั๊กสำหรับระยะห่างอย่างน้อย 20 มม. ตามแผ่นมาตรฐานที่เกี่ยวข้อง
ส่วนที่เหลือของส่วนโลหะนี้จะต้องมีรูปร่างเพื่อให้อุปกรณ์เสริมที่ทดสอบได้รับความร้อนโดยการนำ และการถ่ายเทความร้อนไปยังอุปกรณ์เสริมที่ทดสอบโดยการพาความร้อนหรือการแผ่รังสีจะลดลงเหลือน้อยที่สุด
จะต้องใส่เทอร์โมคัปเปิลที่ระยะห่าง 7 มม. จากพื้นผิวด้านหน้าของชิ้นส่วนโลหะในตำแหน่งสมมาตร ดังแสดงในรูปที่ 40
ขนาดของรูสำหรับหมุดในส่วนโลหะ B จะต้องใหญ่กว่าขนาดสูงสุดของหมุดที่ระบุในแผ่นมาตรฐานที่เกี่ยวข้อง 0.1 มม. และระยะห่างระหว่างหมุดจะต้องเท่ากับที่กำหนดไว้ในมาตรฐานที่เกี่ยวข้อง แผ่น;ความลึกของหลุมจะต้องเพียงพอ
หมายเหตุ 1 ชิ้นส่วนโลหะ B สามารถทำขึ้นจากชิ้นส่วนตั้งแต่สองชิ้นขึ้นไป เพื่อวัตถุประสงค์ในการทำความสะอาดรู
ใส่ชิ้นงานทดสอบในเครื่องทดสอบโดยวางไว้ในตำแหน่งแนวนอนที่ไม่เอื้ออำนวยที่สุด เมื่อเครื่องมือทดสอบมีอุณหภูมิคงที่ซึ่งวัดโดยใช้เทอร์โมคัปเปิลที่ (120 ± 5) °C สำหรับอุปกรณ์เสริมที่มีกระแสไฟพิกัด 2 ,5 A และ (180 ± 5) °C สำหรับอุปกรณ์เสริมที่มีพิกัดกระแสไฟสูงกว่า
อุณหภูมิจะคงอยู่ที่ค่าที่เกี่ยวข้องเป็นเวลา 3 ชั่วโมง
จากนั้นนำชิ้นงานทดสอบออกจากอุปกรณ์ทดสอบและปล่อยให้เย็นลงจนถึงอุณหภูมิห้อง โดยคงไว้เป็นเวลาอย่างน้อย 4 ชั่วโมง
ปลอกฉนวนของหมุดของชิ้นงานทดสอบจะถูกส่งไปยังการทดสอบการกระแทกตามข้อ 30 แต่ทำที่อุณหภูมิแวดล้อม และต้องได้รับการตรวจสอบด้วยสายตา
หมายเหตุ 2 ในระหว่างการตรวจสอบด้วยสายตา ไม่ควรมองเห็นรอยแตกบนปลอกฉนวนด้วยการมองเห็นปกติหรือการแก้ไขโดยไม่มีการขยายเพิ่มเติม และไม่ควรเปลี่ยนขนาดของปลอกฉนวนเพื่อป้องกันการสัมผัสกับโดยไม่ได้ตั้งใจ
