1KN ~ 20 KN แบตเตอรี่ห้องทดสอบ Crush การเจาะเล็บ 0 ~ 400MM

1KN ~ 20 KN แบตเตอรี่ห้องทดสอบ Crush การเจาะเล็บ 0 ~ 400MM

ชื่อแบรนด์: HongCe
เลขรุ่น: HC6205
MOQ: 1 ชุด
ราคา: Customized
เงื่อนไขการจ่ายเงิน: T/T
ความสามารถในการจําหน่าย: 10 ชุด / เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
Calibration Certificate (Cost Additional)
ช่วงความดัน:
1KN ~ 20KN (ควบคุมได้)
ความทนทานต่อแรง:
±1%
ครัชเรนจ์:
0~400MM
สวิตช์หน่วย:
Kg/N/Lb
ช่วงความเร็วในการเจาะเล็บ:
1 ~ 80 มม. / วินาที
ความแม่นยำของความเร็ว:
±0.1MM/วินาที
รายละเอียดการบรรจุ:
ไม้อัด
เน้น:

ห้องทดสอบแบตเตอรี่ 20KN ห้องทดสอบแบตเตอรี่ 400 มม

,

400MM Battery Test Chamber

รายละเอียดสินค้า

1KN ~ 20 KN PLC ควบคุมแบตเตอรี่ Crush Nail Penetration 0 ~ 400MM ห้องทดสอบ



ข้อมูลการผลิต :

เครื่องทดสอบนี้ได้รับการออกแบบและผลิตตาม IEC62133 ข้อ 7.3.6,8.3.5 IEC60086-4 ข้อ 6.5.3 IEC 60086-1, GB/T 18332.2-2001, UL1612,UN38.3,GB/T 31241-2014 เป็นต้น บน . เป็นการจำลองขั้วแบตเตอรี่ลิเธียมกำลังที่เกิดขึ้นจริงโดยใช้สภาพแวดล้อม เช่น แบตเตอรี่ที่ถูกกระแทก การเจาะ และการป้อนกลับผลต่างๆ ในสภาวะการบด/การเจาะที่แตกต่างกัน

การทดสอบควรอยู่ภายใต้อุณหภูมิแวดล้อม 20 ℃ ± 5 ℃ ใส่แบตเตอรี่ที่เชื่อมต่อกับเทอร์โมคัปเปิล (จุดสัมผัสของคู่ความร้อนที่ยึดกับพื้นผิวขนาดใหญ่ของแบตเตอรี่) ไว้ในตู้เก็บอาหารโดยมีตะปูสแตนเลสที่ไม่กัดกร่อน 3 มม. เจาะจุดศูนย์กลางของ แบตเตอรี่ที่มีความเร็ว 20mm/s-80mm/s



พารามิเตอร์:

โครงสร้าง ประเภทแนวตั้งพร้อมโครงสร้างแรงดันแนวตั้ง
แรงดันไฟฟ้าขาเข้า 380V 50 Hz
ช่วงความดัน 1KN ~ 20KN (ควบคุมได้)
ความทนทานต่อแรง ±1%
ครัชเรนจ์ 0~400MM
สวิตช์หน่วย Kg/N/Lb
ช่วงความเร็วในการเจาะเล็บ 1 ~ 80 มม. / วินาที (ควบคุมได้)
ความแม่นยำของความเร็ว ±0.1MM/วินาที
พลังเจาะเล็บ แรงดันน้ำมัน
พื้นที่ทดสอบ ≥ W300*D300*H200mm
ขนาดโดยรวม W940XD780XH1620 มม.
หน้าต่างสังเกตการณ์ 390 X 360 มม. (กระจกนิรภัยป้องกันการระเบิดหนา 20 มม.)
แสงสว่าง พร้อมไฟที่ด้านบนด้านในของห้อง
ฐาน ติดตั้งด้วยล้อเอนกประสงค์ 4 ล้อและล้อยึด 4 ล้อ สามารถเคลื่อนย้ายและยึดได้อิสระ
อุปกรณ์ป้องกันการระเบิด ด้วยฟังก์ชั่นการปล่อยอากาศ ปล่อยอากาศเสียที่ผลิตขึ้นเมื่อทำการทดสอบด้วยฟังก์ชั่นป้องกันการระเบิดและปล่อยแรงดัน ประตูระบายแรงดันประเภทดูดซับแม่เหล็กที่ด้านหลังของตู้ป้องกัน (300*300 มม.) เมื่อลมกระโชกแรง ประตูบรรเทาจะเปิดโดยอัตโนมัติ ช่วยลดแรงสั่นสะเทือนจากการระเบิด
ห้องล่าง ด้วยอุปกรณ์เก็บตัวอย่างอิเล็กโทรไลต์และเศษทดลอง
เข็มเหล็กทังสเตน

Φ3X100MM 10 ชิ้น

Φ5X100MM 10 ชิ้น

น้ำหนักเครื่อง ประมาณ 400KG
วิธีการแสดง หน้าจอสัมผัส PLC


คำอธิบายมาตรฐานของ IEC62133

7.3.6 การบดเซลล์

ก) ข้อกำหนด

การทุบเซลล์อย่างรุนแรง (เช่น ระหว่างการกำจัดในเครื่องอัดของเสีย) จะต้องไม่ก่อให้เกิดไฟไหม้หรือการระเบิด

ข) ทดสอบ

แต่ละเซลล์ที่มีประจุเต็มจะถูกบดขยี้ระหว่างพื้นผิวเรียบสองอัน แรงสำหรับการบดจะถูกใช้โดยแคร่ไฮดรอลิกที่ใช้แรง 13KN+1 KN การบดจะดำเนินการในลักษณะที่จะทำให้เกิดผลลัพธ์ที่ไม่พึงประสงค์มากที่สุด เมื่อใช้แรงสูงสุดแล้ว หรือแรงดันไฟฟ้าตกอย่างกะทันหันหนึ่งในสามของแรงดันไฟฟ้าเดิม แรงจะถูกปลดปล่อย

เซลล์ทรงกระบอกหรือปริซึมถูกบดขยี้ด้วยแกนตามยาวขนานกับพื้นผิวเรียบของอุปกรณ์บด เพื่อให้ได้เซลล์ที่เป็นแท่งปริซึมทั้งด้านกว้างและด้านแคบ ให้ทดสอบเซลล์ที่สอง โดยหมุน 90 º รอบแกนตามยาวเมื่อเทียบกับเซลล์แรก ชุด .

ค) เกณฑ์การยอมรับ

ไม่มีไฟไม่มีระเบิด



8.3.5 บดขยี้ (เซลล์ )

ก) ข้อกำหนด

การทุบเซลล์อย่างรุนแรงจะไม่ทำให้เกิดไฟไหม้หรือการระเบิด

ข) ทดสอบ

แต่ละเซลล์ที่ชาร์จเต็มแล้วซึ่งชาร์จตามขั้นตอนที่สองที่อุณหภูมิการชาร์จขีดจำกัดบนใน 8.1.2 จะถูกถ่ายโอนและบดขยี้ระหว่างพื้นผิวเรียบสองอันในอุณหภูมิแวดล้อมทันที แรงสำหรับการบดจะถูกใช้โดยแคร่ไฮดรอลิกที่ออกแรง จาก 13KN+1 KN. การบดจะดำเนินการในลักษณะที่จะทำให้เกิดผลลัพธ์ที่ไม่พึงประสงค์มากที่สุด เมื่อมีการใช้แรงสูงสุดหรือแรงดันไฟฟ้าตกอย่างกะทันหันหนึ่งในสามของแรงดันไฟฟ้าเดิมได้รับ 10% ของการเปลี่ยนรูปที่เกิดขึ้นเมื่อเทียบกับ ขนาดเริ่มต้น แรงที่ปล่อยออกมา (เงื่อนไขใดเกิดขึ้นก่อนควรเป็นตัวบ่งชี้ว่าควรปล่อยแรง)

เซลล์รูปทรงกระบอกหรือปริซึมถูกบดขยี้ด้วยแกนตามยาวขนานกับพื้นผิวเรียบของอุปกรณ์บด ทดสอบเฉพาะด้านกว้างของเซลล์ปริซึม

ค) เกณฑ์การยอมรับ

ไม่มีไฟไม่มีระเบิด



กรุณาคลิกที่นี่อุปกรณ์ทดสอบแบตเตอรี่.pdf เพื่อรับอุปกรณ์ทดสอบแบตเตอรี่ทั้งชุด

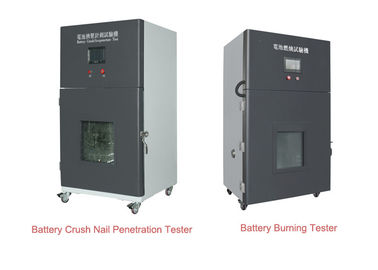

1KN ~ 20 KN แบตเตอรี่ห้องทดสอบ Crush การเจาะเล็บ 0 ~ 400MM 0
