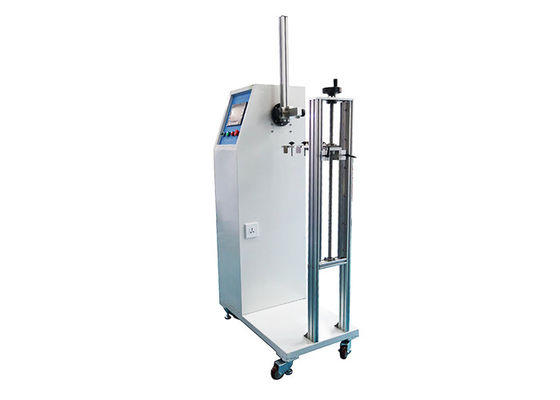

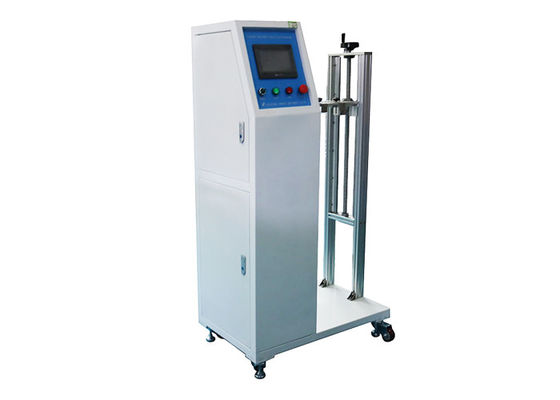

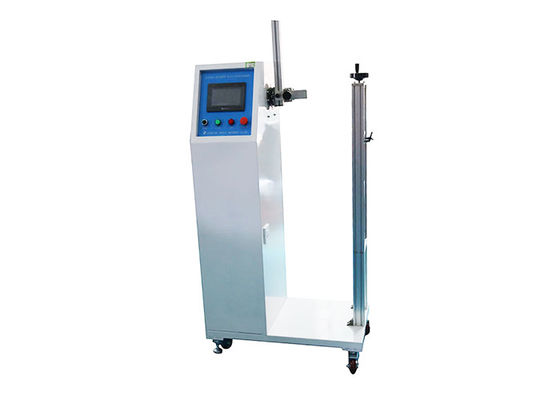

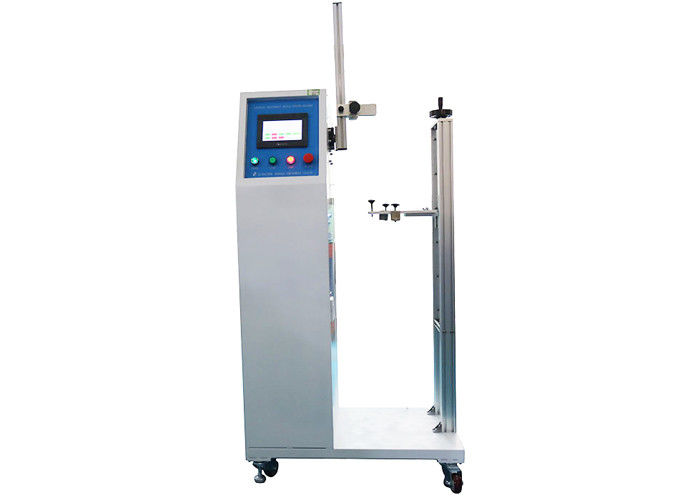

อุปกรณ์ทดสอบไฟควบคุม PLC เป็นไปตาม IEC60598 ข้อ 4.14.3 ใช้งานง่าย

อุปกรณ์ปรับแสงควบคุม PLC เป็นไปตาม Iec60598 ข้อ 4.14.3 ใช้งานง่าย

ข้อมูลผลิตภัณฑ์:

อุปกรณ์ทดสอบได้รับการออกแบบและผลิตตาม 4.14.3 ของ IEC 60598-1 ซึ่งส่วนใหญ่ใช้สำหรับการบิดของอุปกรณ์ปรับหลอดไฟ และการทดสอบการดัดงอของโคมไฟตั้งโต๊ะด้วยการเอียงและตำแหน่งที่ปรับได้ โคมไฟตั้งพื้น และหลอดไฟสำหรับมืออาชีพ ใช้ (เช่นโคมไฟพล็อตเตอร์) .

อุปกรณ์ทดสอบนี้ใช้เทคโนโลยีการควบคุมแบบดิจิตอลและกลไกการขับเคลื่อนสามารถตั้งค่ามุมย้อนกลับและโค้งงอ ระยะชักยืด มุมการหมุน ความเร็วทดสอบ และรอบการทดสอบได้ด้วยการทดสอบเสร็จสิ้น ฟังก์ชันแจ้งเตือนข้อผิดพลาดของการทดสอบใช้งานง่ายและใช้งาน

พารามิเตอร์ทางเทคนิค:

1. สามารถกำหนดอัตราการทดสอบได้ตั้งแต่ 0.1 ถึง 10 ครั้ง / นาที

2. สามารถกำหนดมุมดัดได้ช่วงการแกว่งของเส้นแนวตั้งทั้งสองด้านของ

0-180 องศา

3. ความสูงของศูนย์หมุน: 1200 มม.

4. รัศมีการหมุนสูงสุดของลูกตุ้ม: R500mm.

5. ระยะการยืดตัวสูงสุด: 0-650 มม.

6. มุมการหมุน: 0-360 °

7. สามารถตั้งค่ารอบการทดสอบได้จำนวนรอบช่วง 1-999999

8. ฟิกซ์เจอร์สามารถตอบสนองตัวอย่างที่หลากหลายภายในช่วงมาตรฐานของความต้องการในการทดสอบ

9. มอเตอร์ขับเคลื่อน: เซอร์โวมอเตอร์

10. ผู้ควบคุม: บมจ. มิตซูบิชิ

11. HMI: อินเทอร์เฟซหน้าจอสัมผัส

12. แนะนำอินเทอร์เฟซภาษาอังกฤษทั้งหมดใช้งานง่าย

13. โหลด: มีขั้ว เชื่อมต่อกับโหลดภายนอก (โหลดเป็นตัวเลือก ต้นทุนเพิ่มเติม )

คำอธิบายมาตรฐาน:

4.14.3 ข้อกำหนดสำหรับการปรับอุปกรณ์มีดังต่อไปนี้

ก) การปรับอุปกรณ์และวิธีการปรับ เช่น ข้อต่อ อุปกรณ์ยก ตัวยึดปรับหรือท่อแบบยืดหดได้ จะต้องสร้างให้ไม่มีแรงกด หนีบ ชำรุด หรือบิดตามแนวแกนตามยาวเกิน 360° ระหว่างการใช้งาน .

หมายเหตุ : หากโคมมีข้อต่อมากกว่าหนึ่งข้อ ขีดจำกัด 360° จะใช้กับแต่ละข้อต่อหากไม่ชิดกันเกินไปแต่ละคดีต้องตัดสินด้วยตัวของมันเอง

ความสอดคล้องถูกตรวจสอบโดยการทดสอบต่อไปนี้:

อุปกรณ์ปรับแต่งที่ติดตั้งสายเคเบิลหรือสายไฟที่เหมาะสมจะต้องดำเนินการตามตารางที่ 4.5วัฏจักรการทำงานคือการเคลื่อนที่จากสุดขั้วหนึ่งไปยังอีกช่วงหนึ่ง และกลับสู่ตำแหน่งเริ่มต้นอัตราการเคลื่อนที่ต้องไม่ทำให้เครื่องร้อนขึ้นอย่างเห็นได้ชัดและต้องไม่เกิน 600 รอบต่อชั่วโมง

สำหรับระบบสัมผัสทางไฟฟ้า-เครื่องกล การทดสอบนี้ดำเนินการพร้อมกันกับการทดสอบการเชื่อมต่อทางไฟฟ้าตามข้อ 4.11.6

การปฏิบัติตามจะถูกตรวจสอบโดยการตรวจสอบ

หลังจากการทดสอบแล้ว จะต้องไม่เกินร้อยละ 50 ของเส้นในตัวนำหักหรือไม่มีความเสียหายร้ายแรงต่อฉนวน (ถ้ามี) ของสายอ่อนสายไฟหรือสายเคเบิล

จะต้องอยู่ภายใต้และต้องเป็นไปตามความต้านทานของฉนวนและการทดสอบแรงดันสูงที่ระบุไว้ในมาตรา 10

ข้อต่อแบบบอลล์และอื่นๆ ที่คล้ายกัน ซึ่งสามารถปรับวิธีการจับยึดได้ ให้ทดสอบโดยใช้ข้อต่อที่หนีบเพียงเล็กน้อยเท่านั้นเพื่อหลีกเลี่ยงไม่ให้เกิดการเสียดสีมากเกินไปหากจำเป็น พื้นที่จับยึดจะถูกปรับใหม่ในระหว่างการทดสอบ

สำหรับการปรับอุปกรณ์ที่ประกอบด้วยท่ออ่อนตัว ช่วงการปรับค่าสำหรับการทดสอบนี้โดยปกติคือ 135° ในทั้งสองทิศทางจากแนวตั้งอย่างไรก็ตาม หากการปรับนี้ไม่สามารถทำได้โดยไม่ต้องใช้แรงที่ไม่สมเหตุผล ท่อแบบยืดหยุ่นจะงอเฉพาะกับตำแหน่งที่จะคงอยู่ด้วยตัวเองเท่านั้น

ข) โคมไฟที่มีวิธีการปรับตั้งไว้เพื่อติดตั้งในระยะเอื้อมถึง จะต้องยอมให้ทำงานตามที่ตั้งใจไว้โดยไม่กระทบต่อเสถียรภาพของดวงโคมหรือทำให้เกิดการเสียรูปของส่วนใดส่วนหนึ่งของโครงสร้าง และไม่ก่อให้เกิดการบาดเจ็บเนื่องจากอุณหภูมิที่สูงกว่าที่กำหนดไว้ ในตารางที่ 12.1

การปฏิบัติตามข้อกำหนดให้ตรวจสอบโดยการจัดการหรือการจัดการโคมไฟ โดยวิธีการปรับแต่งตามที่คาดว่าจะแสดงถึงการใช้งานตามปกติและโดยการวัดอุณหภูมิระหว่างการทดสอบตามข้อ 12.4

ค) สำหรับโคมที่ต้องการติดตั้งในระยะเอื้อมแขน พื้นที่โดยรอบวิธีการปรับใดๆ ยกเว้นช่องรับแสงของลำแสง ซึ่งห่างจากวิธีการปรับในทิศทางใดๆ ไม่เกิน 5 ซม. ต้องเป็นไปตามขีดจำกัดอุณหภูมิสำหรับวิธีการ

การปรับตามที่ระบุในตารางที่ 12.1ขีดจำกัดอุณหภูมิเดียวกันนี้ยังใช้กับวิธีการปรับใดๆ ที่ติดสว่างหลังจากตำแหน่งของรูรับแสงของลำแสงของโคมไฟ

การตรวจสอบให้ปฏิบัติตามโดยการวางตำแหน่งรูรับแสงของลำแสงของโคมไฟและโดยการวัดอุณหภูมิระหว่างการทดสอบตามข้อ 12.4
