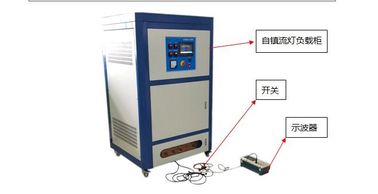

การควบคุม PLC 250 โวลต์สวิทช์หลอดไฟบัลลาสต์ทดสอบความอดทนและโหลดกล่องระบบทดสอบรวม
มาตรฐาน: IEC60669-1: 2017 ข้อ 19.3 และ IEC60669-2-1: 2015 ข้อ 19.109
พารามิเตอร์ทางเทคนิค:
| สิ่งของ | เนื้อหา |
| อำนาจ | เฟสเดียวพร้อมกราวด์ AC220V ± 5% / 50Hz |
| ระบบควบคุมอุตสาหกรรมอัจฉริยะ | IPC: IPC-810E ซอฟต์แวร์การกำหนดค่า: E5 Oscilloscope: Tektronix หรือ Agilent โมดูลการได้มา: หลายอย่าง
การพ่นผงไฟฟ้าสถิต |
| สลับทดสอบความอดทน | สถานี: 3 สถานีทดสอบอิสระ ระบบควบคุม: หน้าจอสัมผัสสี LCD ขนาด 7 นิ้ว + PLC + เซอร์โวมอเตอร์มีอินเตอร์เฟสการสื่อสารที่สะดวกสำหรับการใช้งานออนไลน์หรือการสื่อสารกับอุปกรณ์อื่น ๆ (เช่นโหลดต่างๆ) ทำให้สามารถรวบรวมข้อมูลและสถิติได้ ทดสอบจังหวะ: 0.1 ～ 100 มม. สามารถตั้งค่าได้ ความเร็วในการทดสอบ: 0.1 ～ 200mm / s สามารถตั้งไว้ล่วงหน้า เวลาเปิด / ปิด: รอบระยะเวลา 'เปิด' จะเป็น (25 + 5 0)% ของรอบทั้งหมดและระยะเวลา 'ปิด' (750 -5)%, 0.1 ถึง 99.9 สามารถตั้งค่าล่วงหน้าได้ อัตราการทำงาน: 3 - 40 ครั้งสามารถตั้งค่าที่เกี่ยวข้องกับจังหวะการทดสอบความเร็วการทดสอบและการตั้งค่าเวลาเปิด / ปิด การตรวจจับสัญญาณเตือน: วงจรการตรวจจับในตัวเมื่อผลิตภัณฑ์ถูกตรวจพบว่าไม่มีคุณสมบัติมีการเตือนด้วยเสียงและภาพและมีการแจ้งข้อความ: 1) เมื่อสวิตช์ถูกผูกมัดการนำความต่อเนื่องเกิดขึ้น; 2) เมื่อไฟฟ้าช็อตไหม้ไม่สามารถเชื่อมต่อได้ 3) เมื่อการนับมาถึง พอร์ตการเชื่อมต่อโหลด: โหลดการทดสอบที่แตกต่างกันสามารถเชื่อมต่อได้ตามต้องการเช่นโหลดหลอดไส้ทังสเตน, โหลดหลอดบัลลาสต์ภายนอก, โหลดทีวี, โหลดอุปนัย, โหลด capacitive, โหลดมอเตอร์และอื่น ๆ ขนาด: W1250mm × D650mm × H1150mm; น้ำหนัก: 100kg |
| กล่องโหลดหลอดไฟแบบบัลลาสต์ | ค่าแรงดันไฟฟ้าดิจิตอล: ช่วง 0 ~ 300V, ความแม่นยำ 0.5, ค่าพลังงานดิจิตอล: 0 ~ 9KW แม่นยำ 0.5 ช่องสัญญาณออก: 3 ช่องสัญญาณ (สองช่องสัญญาณคือ 250W และอีกช่องสัญญาณ 400W) สวิตช์แรงดันไฟฟ้า: 250V ~ แรงดันไฟฟ้าอินพุตสามารถปรับได้พารามิเตอร์การทำงานทั้งหมดตั้งไว้ที่ 250V ~ รวมทั้ง W, I สูงสุด , I 2 t และรูปคลื่นกระแสที่ไหลเข้า จัดอันดับปัจจุบัน 10A, 13A, 16A, 20A สี่ตัวเลือก อุปกรณ์แต่ละชิ้นมีอุปกรณ์ควบคุมการปิด (หน้าจอสัมผัสเลือกฟังก์ชั่น "การสอบเทียบ") แต่ละครั้งอยู่ในการนำมุม 90 องศาฟังก์ชั่นนี้สามารถใช้สำหรับการสอบเทียบอุปกรณ์เบื้องต้นและการตรวจสอบการวัด ด้วยฟังก์ชั่นการป้องกันการเปิดยาว / ปิดยาวเวลาในการป้องกันของ 1 ~ 99S สามารถตั้งไว้ล่วงหน้าป้องกันการปิดระบบเตือนภัย |
หลักการทดสอบ:
IEC60669-1: 2017 และ IEC60669-2-1: 2015, สำหรับสวิตช์ที่มีแรงดันไฟฟ้า 250V เท่านั้น
วงจรกล่องโหลดจะต้องเป็นไปตามรูปที่ 12b และข้อ 19.3 โดยมีสะพาน rectifier และตัวเก็บประจุ

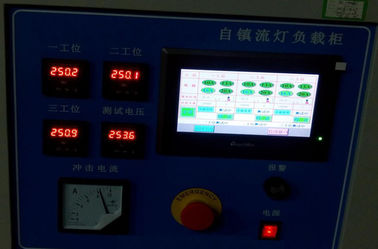

จอแสดงผลของอุปกรณ์: มิเตอร์ไฟฟ้าและโวลต์มิเตอร์บนอุปกรณ์สำหรับการตรวจสอบ
วิธีการสอบเทียบ:

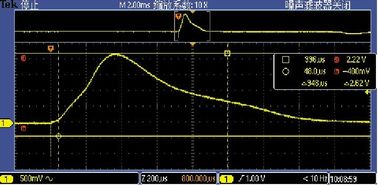

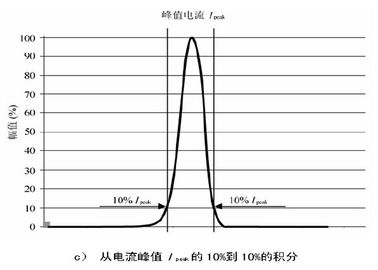

กระบวนการทดสอบด้วยตนเองและวิธีการสอบเทียบ: ตัวอย่างสวิตช์เชื่อมต่อกับช่องรับสัญญาณของโหลดกล่องออสซิลโลสโคปเชื่อมต่อกับพอร์ตสอบเทียบและตัวต้านทานมาตรฐาน 0.2 ระดับ (ค่าความต้านทาน 0.01 โอห์ม) เชื่อมต่อแบบอนุกรมกับสวิตช์ วงจรและแรงดันทั่วทั้งตัวต้านทานมาตรฐานจะถูกอ่านโดยออสซิลโลสโคปสูตรของการหารแรงดันไฟฟ้าด้วยความต้านทานเพื่อให้ได้กระแส (I = U / R = U / 0.01 = 100 * U) แผนภาพคลื่นรูปการวัด (GB16915 .1-2014 รูปคลื่นมาตรฐานสำหรับการอ้างอิง) เป็นดังนี้:
ข้อมูลที่วัดได้จะถูกคัดลอกไปยังคอมพิวเตอร์และซอฟต์แวร์ Excel จะคำนวณสัญญาณแรงดันไฟฟ้า หารแรงดันด้วยความต้านทานการสุ่มตัวอย่าง (0.01 โอห์ม) เพื่อให้ได้ค่าปัจจุบันที่วัดได้ I = U / R = U / 0.01 = 100 * U
ข้อมูลรูปคลื่นของ 10A-100W แสดงในตารางต่อไปนี้:
เพื่อให้มั่นใจถึงความสอดคล้องและความมั่นคงข้อมูลข้างต้นต้องการการวัดมากกว่า 5 ครั้ง (รวมถึงความเย็นและร้อน) ค่าที่วัดได้อยู่ในข้อกำหนดของมาตรฐาน
วิธีทดสอบอัตโนมัติ:
ติดตั้งสวิตช์ตัวอย่างที่จะทดสอบกับเครื่องทดสอบความทนทานของสวิตช์เพื่อให้ขั้วต่อสวิตช์เชื่อมต่อกับขั้วเอาต์พุตของกล่องโหลดหลอดไฟบัลลาสต์แบบฝังตัวเองและสายสัญญาณคอมพิวเตอร์อุตสาหกรรม (ออสซิลโลสโคป) เชื่อมต่อกับพอร์ตสอบเทียบ เมื่อเครื่องทดสอบความทนทานของสวิทช์เชื่อมต่อกับตัวควบคุมไดรฟ์คำสั่งเพื่อปิดสวิตช์คลื่นปัจจุบันที่ส่งมาจากกล่องโหลดหลอดไฟแบบบัลลาสต์แบบฝังตัวเองจะเปิดใช้งานที่มุมเฟส 90 °และคอมพิวเตอร์อุตสาหกรรมจะรวบรวมยอดปัจจุบันโดยอัตโนมัติ ฉัน สูงสุด ฉัน 2 t และแรงดันไฟฟ้า V และการคำนวณอัตโนมัติเปรียบเทียบข้อมูลมาตรฐานให้ตัดสินความล้มเหลวที่มีคุณสมบัติเหมาะสม
