| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | HDX1302 |
| MOQ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |
มาตรฐาน :
เป็นไปตาม IEC60065: 2014 ข้อ 16.3 b), IEC60950, IEC60245-1 แรงดันไฟฟ้าของฉนวนสายเคเบิลแรงดันไฟฟ้าสูงสุดและรวมถึง 450/750 V-Part 1: ข้อกำหนดทั่วไป, IEC60245-2 ข้อ 3.1 รูปที่ 1 แรงดันไฟฟ้าของฉนวนสายยาง ถึงและรวมถึง 450/750 V-Part 2: วิธีทดสอบ
ใบสมัคร :
ใช้สำหรับตรวจสอบความแข็งแรงเชิงกลของสายยืดหยุ่นที่สมบูรณ์ การทดสอบนี้ไม่ได้ใช้กับสายเคเบิลที่มีความยืดหยุ่นซึ่งมีแกนของพื้นที่หน้าตัดที่กำหนดมากกว่า 4mm2 และสายเคเบิลที่มีมากกว่า 18 แกนวางในแนวศูนย์กลางมากกว่าสองชั้น
ตัวอย่างทดสอบ :
สายเคเบิลยืดหยุ่นสมบูรณ์
คุณสมบัติ :
เครื่องทดสอบสายเคเบิลนี้ประกอบด้วยตัวยึด C (ดู IEC60245-2 รูปที่ 1) ระบบขับเคลื่อนสำหรับตัวยึดและสี่รอกสำหรับแต่ละตัวอย่างของสายที่จะทดสอบ ผู้ให้บริการ C รองรับรอกสอง A และ B ซึ่งมีขนาดเส้นผ่าศูนย์กลางเท่ากัน รอกคงที่สองตัวที่ปลายทั้งสองด้านของอุปกรณ์อาจมีเส้นผ่านศูนย์กลางต่างกันจากรอก A และ B แต่รอกทั้งสี่จะถูกจัดเรียงอย่างมากเพื่อให้ตัวอย่างอยู่ในแนวนอนระหว่างพวกเขา ผู้ให้บริการทำรอบ (การเคลื่อนที่ไปข้างหน้าและถอยหลัง) ในระยะทาง 1 ม. ที่ความเร็วคงที่ประมาณ 0,33m / s ระหว่างการกลับทิศทางการเคลื่อนที่ในแต่ละครั้ง ตัวอย่างของสายเคเบิลที่มีความยืดหยุ่นยาวประมาณ 5 ม. จะถูกยืดไว้เหนือรอกโดยปลายแต่ละด้านจะถูกบรรทุกด้วยน้ำหนัก มวลของน้ำหนักนี้และเส้นผ่านศูนย์กลางของรอก A และ B แสดงไว้ในตารางต่อไปนี้
พารามิเตอร์ :
| แหล่งจ่ายไฟ | AC 220V / 50HZ (สามารถกำหนดเองได้) |
| โหลดแกนปัจจุบัน | 0-25A |
| โหลดแรงดันไฟฟ้า | 0-400V |
| ทดสอบความเร็ว | 0.33m / S |
| ทดสอบระยะทาง | 1,000 ± 20mm |
| แกนที่เหมาะสม | 2-18 |
| พื้นที่หน้าตัดที่กำหนด | 0.2 ~ 4mm 2 |
| เส้นผ่านศูนย์กลางของรอก | 60, 80, 120, 160, 200 มม. (ตัวเลือกของลูกค้า: อุปกรณ์มาตรฐาน 3 ชิ้น) |
| น้ำหนักรวม | 0.5 กก. 1 กก. 1.5 กก. 2 กก. 2.5 กก. 3 กก. 3.5 กก. 4 กก. 6 กก. 7.5 กก. 8 กก. |
| การทดสอบข้อผิดพลาด | กระแสไฟฟ้าขัดข้อง, ไฟฟ้าลัดวงจรระหว่างตัวนำ, ทดสอบและลัดวงจรระหว่างรอก |

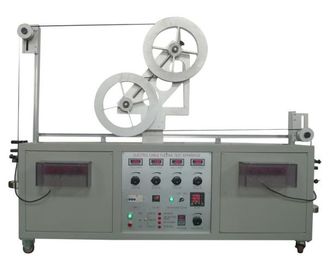

รูปภาพสำหรับการอ้างอิง:
