| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | HT-I02T |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |
มาตรฐาน
เป็นไปตาม IEC 60065: 2014 ข้อ 9.1.1.3, 13.4, IEC 61032 โพรบทดสอบ B, รูปที่ 2, IEC60950 รูป 2A, IEC60884, IEC60335, UL507 และ UL1278 รูป 8.4
การประยุกต์ใช้:
โพรบนี้มีวัตถุประสงค์เพื่อตรวจสอบการป้องกันขั้นพื้นฐานต่อการเข้าถึงชิ้นส่วนที่เป็นอันตราย นอกจากนี้ยังใช้เพื่อตรวจสอบการป้องกันการเข้าถึงด้วยนิ้ว
ตัวอย่างทดสอบ:
เข้าถึงได้ง่ายส่วนที่แนบมาอยู่อาศัยหรือชิ้นส่วนเครื่องจักรกล
คุณสมบัติ:
โพรบนิ้วทดสอบนี้ประกอบด้วย dito, นิ้ว, ฐานและด้ามจับหุ้มฉนวนซึ่งจำลองลักษณะของมือมนุษย์ มันมีข้อต่อที่เคลื่อนย้ายได้สองข้อซึ่งสามารถโค้งได้ที่ 90 ° ปรับแต่งได้: สามารถใช้สำหรับการทดสอบการป้องกันไฟฟ้าช็อตเมื่อติดตั้งปลั๊กกล้วยแบบถอดได้และขั้วต่อ amphenol ที่ส่วนท้ายของด้ามจับหรือใช้สำหรับการทดสอบการป้องกันสิ่งห่อหุ้มเมื่อเปิดรูเกลียว M6 ที่ปลายด้าม และผลักดันเครื่องวัดกระแสไฟฟ้า)
พารามิเตอร์ (มม.):
| แบบ | HT-I02 | HT-I02A | HT-I02B | HT-I02T |
| ชื่อ | นิ้วทดสอบมาตรฐาน | นิ้วทดสอบ Baffle แบบวงกลม | นิ้วทดสอบ Baffle ขนาดใหญ่ | นิ้วทดสอบมาตรฐานพร้อมแรง |
| ข้อ 1 | 30 ± 0.2 | 30 ± 0.2 | 30 ± 0.2 | 30 ± 0.2 |
| ข้อ 2 | 60 ± 0.2 | 60 ± 0.2 | 60 ± 0.2 | 60 ± 0.2 |
| ความยาวนิ้ว | 80 ± 0.2 | 80 ± 0.2 | 100 ± 0.2 | 80 ± 0.2 |
| ปลายนิ้วยุ่งเหยิง | 180 ± 0.2 | 180 ± 0.2 | ---- | 180 ± 0.2 |
| ทรงกระบอก | R2 ± 0.05 | R2 ± 0.05 | R2 ± 0.05 | R2 ± 0.05 |
| เป็นทรงกลม | R4 ± 0.05 | R4 ± 0.05 | R4 ± 0.05 | R4 ± 0.05 |
| ปลายมุมตัดมุมเอียง | 37 o 0 -10 ′ | 37 o 0 -10 ′ | 37 o 0 -10 ′ | 37 o 0 -10 ′ |
| ปลายนิ้วเรียว | 14 o 0 -10 ′ | 14 o 0 -10 ′ | 14 o 0 -10 ′ | 14 o 0 -10 ′ |
| ทดสอบขนาดเส้นผ่าศูนย์กลางนิ้ว | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 |
| เส้นผ่านศูนย์กลางมาตรา AA | Ф50 | Ф50 | ---- | Ф50 |
| ความกว้างมาตรา AA | 20 ± 0.2 | ---- | ---- | 20 ± 0.2 |
| เส้นผ่าศูนย์กลางทำให้ยุ่งเหยิง | Ф75± 0.2 | Ф75± 0.2 | Ф125± 0.2 | Ф75± 0.2 |
| ความหนาของแผ่นกั้น | 5 ± 0.5 | 5 ± 0.5 | ---- | 5 ± 0.5 |
| บังคับ | ---- | ---- | ---- | ด้วยกำลัง 10N, 20N, 30N |
| ใช้มาตรฐาน | IEC61032-1 | IEC60335-1 | IEC60335-2-14 | IEC60529-1 |

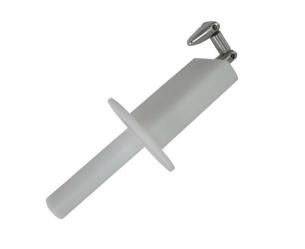

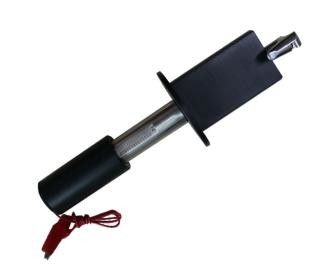

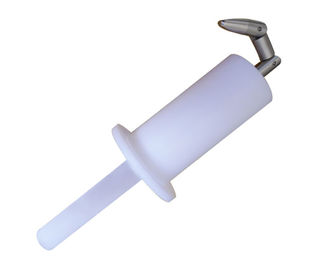

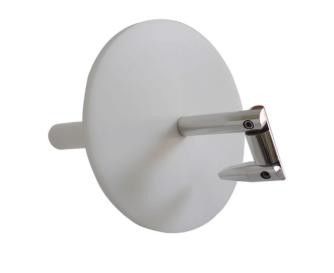

รูปภาพสำหรับการอ้างอิง :
