IEC60669-1 ข้อ 19.3 ตัวทดสอบเครื่องใช้ไฟฟ้าชุดกล่องโคมไฟบัลลาสต์ 3 ช่อง

IEC60669-1 ข้อ 19.3 กล่องใส่หลอดไฟบัลลาสต์เอง

มาตรฐาน

  IEC60669-1: 2017 วรรค 19.3

ใบสมัคร

  อุปกรณ์นี้เหมาะสำหรับการทดสอบความสามารถในการแตกหักและการทดสอบอายุการใช้งานปกติของสวิทช์คงที่สำหรับใช้ในบ้านและที่คล้ายคลึงกันโดยเฉพาะอย่างยิ่งเหมาะสำหรับการทดสอบความเครียดด้วยความเครียดทางไฟฟ้าและการทดสอบความเค้นความร้อนเมื่อควบคุมวงจรไฟ LED เพื่อตรวจสอบว่าสวิตช์สามารถทนต่อการใช้งานตามปกติความเสียหายทางกลหรือความเหนื่อยล้าทางไฟฟ้าที่เกิดขึ้นภายใต้การทำงานปกติปรากฏการณ์การยึดติดหรือการปิดผนึกระยะยาวหรือการเชื่อมต่อเพื่อทดสอบว่าการสึกหรอหรือผลกระทบที่เป็นอันตรายอื่น ๆ

ตัวอย่างการทดสอบ

สวิทช์โคมไฟบัลลาสต์เอง (SBL)

ลักษณะ

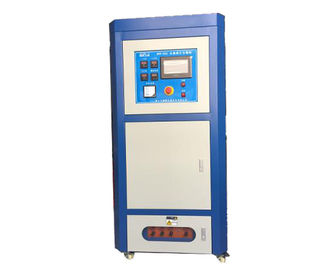

ขนาดประมาณ: กว้าง (800 มม.) * ลึก (800 มม.) * สูง (1800 มม.) กรอบสีฟ้าและแผงด้านข้างมีสีขาวสว่าง ด้านบนเป็นแผงควบคุมการทำงาน ในการควบคุมมีสวิตช์ไฟแรงดันทดสอบผลิตภัณฑ์และแสดงเครื่องมือไฟฟ้าสัญญาณเตือนภัยหน้าจอสัมผัส ฯลฯ มีตัวต้านทานและตัวเก็บประจุชุดค่าผสมคอนแทค AC รีเลย์ มีขั้วใต้กล่องซึ่งเชื่อมต่อกับผลิตภัณฑ์ในเครื่องทดสอบผ่านสายและส่งออกกระแสและให้โหลดในกระบวนการตรวจสอบ

อุปกรณ์โหลดได้รับการตั้งค่าไว้ล่วงหน้าตามสภาพการโหลดมาตรฐานก่อนจัดส่ง ตราบเท่าที่แรงดันทดสอบถูกปรับเป็น 250V ~ ผู้ดำเนินการจะกดปุ่มสวิทช์ที่มีกระแสไฟฟ้าเช่นเดียวกับสวิตช์ที่จะทดสอบและกำลังไฟพิกัดรูปคลื่นอิมพัลซ์ I _peak และ I ² t ตรงตามข้อกำหนดที่สอดคล้องกันของ มาตรฐาน.

มี 3 สถานีและ 3 สวิทช์สามารถทดสอบได้ในเวลาเดียวกัน

ด้วยโหมดการวัดแสงและพอร์ตเฉพาะสำหรับการวัดแสงแผ่นปิดที่มีอยู่ในตัว 90 องศาสามารถวัดรูปคลื่นสัญญาณเอาต์พุตค่า I _{สูงสุด} และค่าพลังงาน I ² t ได้อย่างเต็มที่ตรงตามมาตรฐานสำหรับข้อกำหนดในการวัดอุปกรณ์

อุปกรณ์นี้มีตัวควบคุมแรงดันไฟฟ้าซึ่งสามารถเข้าถึงแรงดันไฟฟ้า 250V ได้โดยการทดสอบสวิตช์โดยไม่จำเป็นต้องใช้ตัวปรับแรงดันไฟฟ้าภายนอก

พารามิเตอร์ :

1. แหล่งจ่ายไฟ: เฟสเดียว AC220V ± 5% / 50Hz, แหล่งจ่ายไฟเพื่อทดสอบตัวอย่างที่จัดทำขึ้นโดยผู้ใช้

2. เครื่องวัดแรงดันไฟฟ้า: ช่วง 0 ~ 300V, ความแม่นยำ 0.5, จอแสดงผลแบบดิจิตอล

3. เครื่องวัดพลังงาน: 0 ~ 9KW, ความแม่นยำ 0.5, จอแสดงผลดิจิตอล

4. ช่องสัญญาณเอาต์พุต: 3 ช่อง

5. แรงดันไฟฟ้าที่กำหนดไว้ล่วงหน้าแต่ละตัว 250V ~, กระแสไฟที่กำหนด 10A, 13A, 16A, 20A สี่ตัวเลือก (สามารถกำหนดแรงดันไฟฟ้าทดสอบและกระแสทดสอบได้)

6. แรงดันไฟฟ้าขาเข้าสามารถปรับได้เพื่อให้แน่ใจว่าแรงดันไฟฟ้าทดสอบ 250V ~

7. พารามิเตอร์การทำงานทั้งหมดตั้งไว้ที่ 250V ~ รวมทั้ง W, I _peak , I ² t และ inrush waveforms

8. อุปกรณ์แต่ละตัวมีอุปกรณ์ควบคุมการปิด (หน้าจอสัมผัสเลือกฟังก์ชั่น "วัดค่า") แต่ละครั้งจะอยู่ในมุม 90 องศาการนำฟังก์ชันนี้สามารถใช้สำหรับการสอบเทียบอุปกรณ์และการตรวจวัดค่าเบื้องต้น

9. มีฟังก์ชั่นการป้องกันที่ยาวนานและยาวสามารถตั้งเวลาป้องกันได้ตั้งแต่ 1 ~ 99 วินาทีการป้องกันการปิดเครื่อง

10. ใช้สภาพแวดล้อม: อุณหภูมิ 5 ~ 40 ° C, ความชื้นสัมพัทธ์ 20 ~ 90% RH, ความดันบรรยากาศ 80 ~ 106kpa ไม่มีการสั่นสะเทือนที่รุนแรงไม่มีสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้าไม่มีฝุ่นละอองก๊าซที่มีฤทธิ์กัดกร่อนการกระจายความร้อนได้ดี
