ชื่อแบรนด์: | HongCe |
เลขรุ่น: | HJ0604 |
MOQ: | 1 ชุด |
ราคา: | Negotiatable |
เงื่อนไขการจ่ายเงิน: | L/C, T/T |
ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |
IEC60335-1 ข้อ 21.2 เครื่องทดสอบความต้านทานการขัดถู
ข้อมูลผลิตภัณฑ์:
อุปกรณ์นี้ใช้เพื่อตรวจสอบความสามารถในการขัดสีของแผงวงจรพิมพ์หรือชิ้นส่วนที่สามารถเข้าถึงได้จากเครื่องใช้ในครัวเรือน เป็นไปตามข้อกำหนดมาตรฐานของ IEC60950 ข้อ 2.10.8.4 และ IEC60335-1 ข้อ 21.2
อุปกรณ์นี้ใช้ขาเหล็กที่แข็งสำหรับขีดข่วน ปลายขาเป็นรูปทรงกรวยที่มีมุมปลาย 40 °ปลายของมันถูกปัดเศษและขัดเงารัศมี 0,25 มม. ± 0,02 มม. รอยขีดข่วนทำโดยการวาดขาตามผิวในแนวตั้งฉากกับขอบตัวนำที่ความเร็ว 20 มม. / s ± 5 มม. / วินาที ขาจะถูกโหลดเพื่อให้แรงที่กระทำต่อแกนของมันคือ 10 N ± 0.5 N.
รอยขีดข่วนต้องห่างกันอย่างน้อย 5 ม.ม. และห่างจากขอบของตัวอยางอยางนอย 5 มม.
รอยขีดข่วนทำจากชิ้นส่วนที่ทำกันห้าคู่และมีการแยกแยะระหว่างการแทรกแซงในจุดที่การแยกตัวจะอยู่ภายใต้การไล่ระดับสีที่อาจเกิดขึ้นระหว่างการทดสอบ
พารามิเตอร์ทางเทคนิค:
1. แรงดันไฟฟ้าอินพุต: 230V / 50Hz;
2. ระบบควบคุม: PLC + หน้าจอสัมผัส;
3 โหมดไดรฟ์: stepper มอเตอร์ขับเคลื่อน;
4. ความเร็วในการข่วน: 0-25mm / s ปรับได้
5. เวลาในการทดสอบ: 0-9999 ไทม์สามารถตั้งล่วงหน้าได้
6. ระยะห่างในการเกา: ปรับได้
7. โต๊ะทำงาน: หมุนได้ 360 องศา;
8 ความดันเกา: 10N ± 0.5N ก็สามารถติดตั้งที่มีน้ำหนัก 20N ถึงขีดข่วนความดันของ 30N ± 0.5N;
9. รัศมีของขาเหล็ก: 0.25 ± 0.02 มม

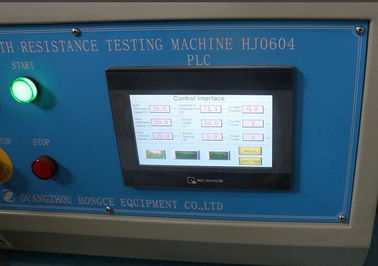

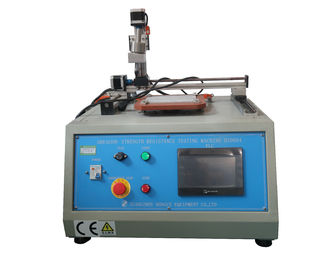

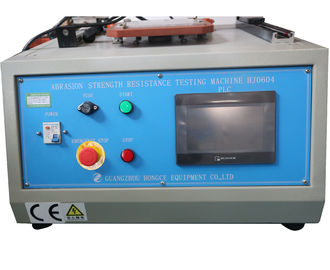

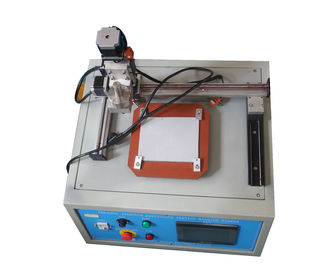

รูปภาพสำหรับการอ้างอิง:
