รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | สแตนเลส | องค์ประกอบผลกระทบ: | ตัวเลือก 2,5,10,20,50J |
|---|---|---|---|
| ความสูงลดลง: | เครื่องชั่งแสดงผล | โหมดการเปิดตัว: | เชิงกล |
| ความยาว: | 1000mm | โรคหลอดเลือดสมอง: | 200-1200mm |
| แสงสูง: | เครื่องทดสอบแรงกระแทก,เครื่องทดสอบลูกตุ้มกระแทก |
||

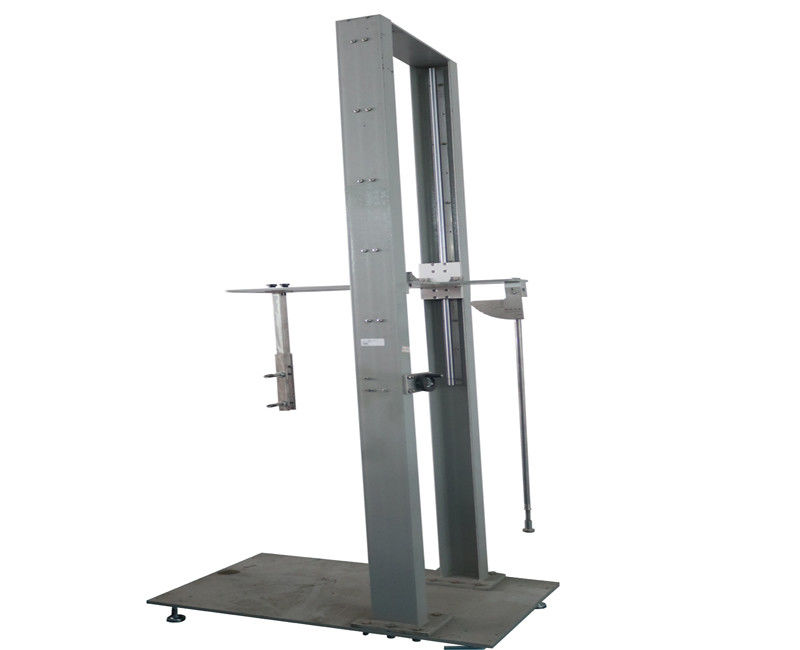

เครื่องทดสอบแรงกระแทกรหัส IK เครื่องสเตนเลส Pendulum Swinging Hammer Test เครื่อง
มาตรฐาน
IEC60068-2-75 การทดสอบด้านสิ่งแวดล้อม - ส่วนที่ 2: การทดสอบ - การทดสอบ Eh: การทดสอบค้อน, IEC60068-2-63, IEC62262 ระดับการป้องกันโดยอุปกรณ์ป้องกันไฟฟ้าจากผลกระทบทางกลภายนอก (รหัส IK), IEC60439-5 แรงดันไฟฟ้าต่ำ ชุดสวิตช์และชุดควบคุม - ส่วนที่ 5: ข้อกำหนดเฉพาะสำหรับชุดประกอบสำหรับการกระจายพลังงานในเครือข่ายสาธารณะ
ใบสมัคร
อุปกรณ์นี้เหมาะสำหรับการทดสอบแรงกระแทกทางกลกับตู้ไฟฟ้าและแผ่นโลหะอื่นเปลือกหีบห่อของตู้วัดพลังงานไฟฟ้าที่ไม่ใช่โลหะแผงสวิตช์สายเคเบิลสถานีย่อยและกล่องสายเคเบิ้ล
ตัวอย่างการทดสอบ
เปลือกหีบห่อของตู้วัดพลังงานไฟฟ้าสถานีชุมจ่ายสายส่งและกล่องเชื่อมต่อสายเคเบิลและอุปกรณ์ที่คล้ายกัน
ลักษณะ

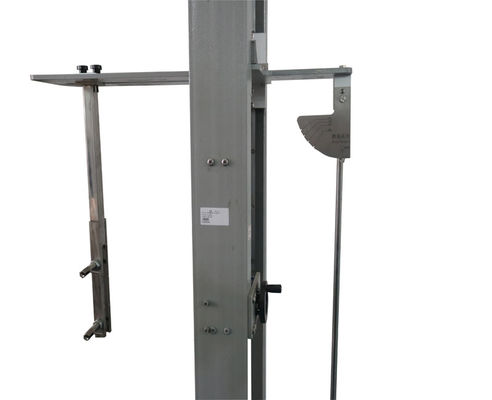

อุปกรณ์ที่ใช้โครงสร้างรถสามารถเคลื่อนไปทางซ้ายและขวาไปข้างหน้าและย้อนกลับปรับความสูงของจุดรับแรงกระแทกด้านบนและด้านล่างและปรับมุมได้ 0-90 องศา อุปกรณ์นี้เป็นอุปกรณ์กระทบลูกตุ้มพลังงานต่ำสำหรับ 2J ขึ้นไป
พารามิเตอร์
| แบบ | HC9921A |
| ลูกตุ้ม | ความยาว: 1000mm; เส้นผ่านศูนย์กลางภายนอก: 9mm; ความหนาของผนังท่อเหล็ก: 0.5mm องค์ประกอบของมวลที่เท่ากันกับธาตุกระทบ |

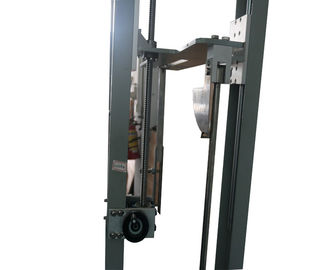

| จุดกระทบ | ปรับขึ้นและลงได้ 200-1200 มม. ความสูงสามารถปรับแต่งได้ |

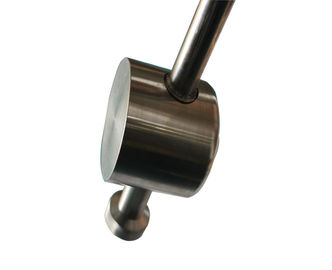

| องค์ประกอบกระทบ | ค้อนกระทบผลกระทบ 2,5,10,20J |

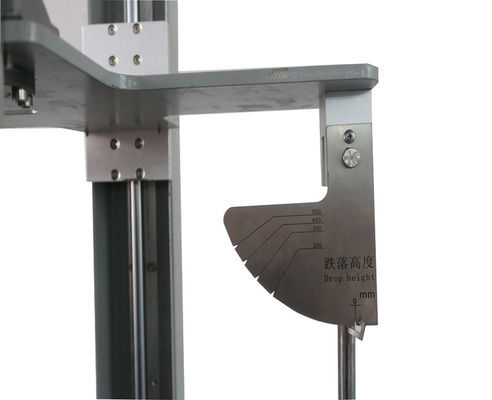

| วางความสูง | จอแสดงผลขนาด |
| โหมดเผยแพร่ | เชิงกล |
| มิติ | 950 * 550 * 2700mm |
พลังงานกระแทก โต๊ะที่มีมวลและความสูงที่เท่ากัน
| พลังงาน / J | 2 | 5 | 10 | 20 | 50 |
| มวลเทียบเท่า / กิโลกรัม | 0.5 | 1.7 | 5 | 5 | 10 |
| ความสูงของการหยด ± 1% มม | 400 | 300 | 200 | 400 | 500 |
หมายเหตุ: 1. ดูหมายเหตุใน IEC 60068-2-75 3.2.2
| |||||
ลักษณะการประสานงานขององค์ประกอบที่โดดเด่น
| พลังงาน / J | ≤1 ± 10% | 2 ± 5% | 5 ± 5% | 10 ± 5% | 20 ± 5% | 50 ± 5% |
| มวลเทียบเท่า 2% กก | 0.25 (0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| วัสดุ | โพลีอะไมด์ 1) | เหล็ก 2) | ||||
| R / มม | 10 | 25 | 25 | 50 | 50 | 50 |
| D / มม | 18.5 (20) | 35 | 60 | 80 | 100 | 125 |
| f / มม | 6.2 (10) | 7 | 10 | 20 | 20 | 25 |
| R / มม | - | - | 6 | - | 10 | 17 |
| ลิตร / มม | เพื่อปรับให้เข้ากับมวลที่เท่ากันให้ดูภาคผนวกก. | |||||
1) 85≤HRR≤100, ความแข็ง Rockwell ตามมาตรฐาน ISO2039-2 2) Fe490-2 ตามมาตรฐาน ISO1052; ความแข็ง Rockwell ตามมาตรฐาน ISO6508 | ||||||
| หมายเหตุค่าที่แสดงในวงเล็บสำหรับมวลที่เท่ากันและเส้นผ่านศูนย์กลางของชิ้นส่วนที่โดดเด่นสำหรับค่าพลังงานเท่ากับหรือน้อยกว่า 1 J คือค่าที่อยู่ในการทดสอบปัจจุบัน Ef ค่าปัจจุบันในการทดสอบ Eg จะแสดงสำหรับพารามิเตอร์ทั้งสองนี้ สำหรับวัตถุประสงค์ในการประสานงานค่าในวงเล็บจะถูกลบออกไปห้าปีนับจากที่มีการประกาศใช้มาตรฐานนี้ | ||||||
