พลังไซน์สูงสุด: | 300kgf | แรงกระแทกสูงสุด: | 600kgf |
---|---|---|---|
ช่วงความถี่: | 5 ~ 4000Hz | Shock Displacement: | 25.4 มม. |
แม็กซ์ การเร่งความเร็ว: | 981m / s2 | Mass of Moving องค์ประกอบ: | 3 กก. |
แสงสูง: | เครื่องทดสอบแบตเตอรี่,ห้องทดสอบแบตเตอรี่ |

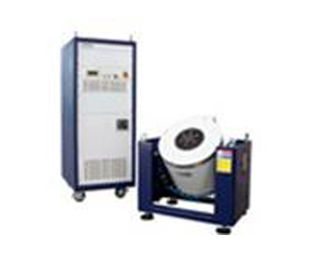

จอแสดงผล LCD Half-Sine Wave 300kgf อุปกรณ์ทดสอบแบตเตอรี่ของเครื่องทดสอบแรงสั่นสะเทือนแบบสั่นสะเทือน
มาตรฐาน
IEC62133 ข้อ 7.2.2, IEC60086-4 ข้อ 6.4.3, IEC 60086-1, GB / T 31241-2014 เป็นต้น
การประยุกต์ใช้งาน
การทดสอบการสั่นสะเทือนสามารถใช้เพื่อค้นหาความล้มเหลวในช่วงต้นของแบตเตอรี่จำลองการประเมินสภาพที่แท้จริงและการทดสอบความแข็งแรงของโครงสร้าง ผลิตภัณฑ์มีหลากหลายแอพพลิเคชั่นพื้นที่ในการใช้งานกว้างและผลการทดสอบที่สำคัญและน่าเชื่อถือ เป็นการสั่นสะเทือนเฉพาะแบตเตอรี่ที่เหมาะสำหรับผู้ผลิตแบตเตอรี่ฝ่ายตรวจสอบคุณภาพและสถาบันการวิจัย อุปกรณ์ทดสอบ. เหมาะสำหรับการทดสอบเซลล์เดี่ยวและแบตเตอรี่ชนิดต่างๆเช่นการชาร์จสมบัติลิเธียมไอออนนิกเกิลไฮโดรเจนนิกเกิลแคดเมียมกรดตะกั่วและนิกเกิลโลหะไฮไดรด์
การทดสอบการสั่นสะเทือนสามารถใช้สำหรับการทดสอบความล้าของผลิตภัณฑ์เพื่อประเมินอายุการใช้งานของผลิตภัณฑ์
พารามิเตอร์
ระบบสั่นสะเทือน | |
พลังไซน์สูงสุด | 300kgf |
การจัดอันดับแบบสุ่ม | 300kgf |
แรงกระแทกสูงสุด | 600kgf |
ช่วงความถี่ | 5 ~ 4000Hz |
แม็กซ์ การกำจัด | 25.4mm |
Shock Displacement | 25.4mm |
แม็กซ์ ความเร็ว | 2m / s |
แม็กซ์ การเร่งความเร็ว | 981m / s2 |
เส้นผ่าศูนย์กลาง Armature | Φ150mm |
ความถี่เรโซแนนซ์แรก | 2900Hz |
แม็กซ์ แรงบิดผิดปกติ | > 196N ×เมตร |
Mass of Moving องค์ประกอบ | 3kg |
โหลดจุดเชื่อมต่อ | จุดเชื่อมต่อ 13 |
ขนาดสกรู (มาตรฐาน) | M8 |
รูปแบบสกรูของ Bench (เส้นผ่านศูนย์กลางสี่เหลี่ยม) | Φ60มม. 6 ชิ้น, Φ120มม. 6 ชิ้น |
ความถี่การแยกการสั่นสะเทือนของแกน | <3Hz |
แม็กซ์ กำลังโหลด | 120kg |
การรั่วไหลของแม่เหล็ก | <3mT (≤1mTเป็นตัวเลือกสำหรับความต้องการพิเศษ) |
ขนาด (ไม่มีการอัด) (กว้าง x สูง x สูง) | 764mm × 530mm × 660mm |
น้ำหนัก | 490kg |
เครื่องขยายเสียง Power Amplifier | |
อำนาจ | 3kVA |
อัตราส่วนสัญญาณต่อเสียง | > 65dB |
ประเภทแอมป์ | เครื่องขยายเสียงดิจิตอล ON / OFF |
จอแสดงผลแอมป์เพาเวอร์ | ด้วยอุปกรณ์เตือนภัยและอุปกรณ์ป้องกันที่สมบูรณ์แบบสำหรับจอ LCD ที่มีแรงดันไฟฟ้าสูงกว่าแรงดันไฟฟ้า ฯลฯ และแรงดันไฟฟ้า, การป้องกันกระแสของไซน์ RMS แบบสุ่ม |
โมดูลตรรกะเครื่องขยายเสียงกำลังไฟ | แผงควบคุมหลักของแอมพลิฟายเออร์ใช้การควบคุม CPU ด้วยฟังก์ชันการตรวจสอบด้วยตนเอง |
แอมพลิฟายเออร์ที่มีฟังก์ชั่นหน่วยความจำผิดพลาด | มีฟังก์ชั่นจดจำข้อผิดพลาดพร้อมใช้งานเพื่อตรวจสอบสาเหตุความผิดพลาดได้อย่างง่ายดาย และเวลาในการทดสอบทั้งหมดการตรวจสอบเวลาการทดสอบครั้งล่าสุด |
การป้องกันระบบ | ฟังก์ชั่นรวมถึง: แรงดันไฟฟ้าเกินแรงดันไฟฟ้าเฟสเริ่มต้นความผิดพลาดทางตรรกะการป้องกันโมดูลกำลังไฟอุณหภูมิของโมดูลหน่วยแรงดันไฟฟ้าเกินแรงดันไฟฟ้ากำลังไฟฟ้าการแทนที่บัลลังก์อุณหภูมิห้องอบป้องกันวงจรเชื่อมต่อภายนอก เกิดข้อผิดพลาดใด ๆ เอาท์พุทปิด ในขณะที่น่ากลัว |
เครื่องขยายเสียง | นำเทคโนโลยีโมดูลผลทรานซิสเตอร์ MOSFET มาประยุกต์ใช้โมดูลลอจิกกับการสุ่มตัวอย่างแบบเรียลไทม์ของ CPU ตัวประมวลผลกลางการป้องกันจอ LCD การบันทึกเวลาทำงานสถานะความผิดพลาดการแสดงผลสูงสุดตามข้อกำหนดของ CE เครื่องขยายเสียงที่มี IGBTmodule |
แรงดันขาออกที่ได้รับการจัดอันดับ | 120Vrms |
ประสิทธิภาพแอมป์ | > 92% |
ขนาด (ไม่มีการอัด) (กว้าง x สูง x สูง) | 550mm × 680mm × 1455mm |
น้ำหนัก (ไม่มีการคัดค้าน) | 230kg |
เครื่องเป่า | |
อำนาจ | 0.75KW |
การไหลของอากาศ | 0.18m3 / s |
ความดันอากาศ | 0.015kgf / cm2 |
ข้อมูลผลิตภัณฑ์
ประกอบด้วยระบบสั่นสะเทือน, เครื่องควบคุมความสั่นสะเทือนและอุปกรณ์เสริมอื่น ๆ โปรดดูข้อมูลส่วนต่างๆดังนี้:

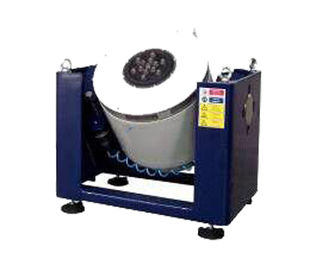

แนะนำระบบ:
1.Double โครงสร้างวงจรแม่เหล็กเพื่อให้แน่ใจว่าความเข้มสนามแม่เหล็กสูงและลดการรั่วไหลของฟลักซ์;
โครงสร้าง degaussing พิเศษสามารถลดการรั่วไหลของฟลักซ์ลงไปต่ำกว่า 1 mt
2. สปริง, ลูกกลิ้งและแบริ่งเชิงเส้นแบบยูชนิดเพื่อต้านทานแรงบิดของแรงบิด
ฤดูใบไม้ผลิ 3.Air ใช้สำหรับการแยกการสั่นสะเทือน; ระบบสั่นสะเทือนทำงานอย่างสม่ำเสมอแม้จะมีภาระหนัก
ไม่จำเป็นต้องมีรากฐานพิเศษ
4. อุปกรณ์ป้องกันมีไว้สำหรับ over-thermal, over-load, over-current, over-voltage และ
มากกว่าการแทนที่ของเครื่องทดสอบการสั่นสะเทือน; อุปกรณ์ป้องกันเครือข่ายไฟฟ้าสำหรับแรงดันไฟฟ้าเกิน,
ภายใต้แรงดันไฟฟ้าขาดช่วง; ขับเคลื่อนด้วยกระแสไฟฟ้า, จำกัด กระแสไฟ, เริ่มอ่อน, อุณหภูมิเกิน,
กระแสไฟลัด, การป้องกันโมดูล
5. สามารถทดสอบไซน์สุ่มทดสอบผลกระทบสิ่งแวดล้อม
6. ระบบนี้ต้องการความผันผวนของแรงดันไฟฟ้า≤± 10%
7. ระบบนี้ต้องใช้สายดินต้านทาน≤4Ω
8. ความน่าเชื่อถือสูงเหมาะอย่างยิ่งสำหรับการใช้งานเป็นเวลานาน

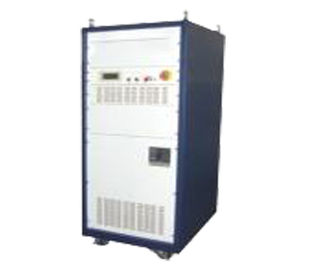

Digital Switch Type Amplifier บทนำ:
ระบบนี้ใช้เทคโนโลยีการมอดูเลตความกว้างของไซน์ชีพจรของเครื่องขยายสัญญาณดิจิตอลที่ทำงาน
หลักการคือการใช้ MOSFET ฟิลด์ผลความถี่สูงสลับไฟฟ้าผ่านวงจรดิจิตอลเพื่อขยายและเรียกคืนสัญญาณแรงดันไฟฟ้าต่ำที่ป้อนข้อมูลโดยตัวควบคุมแล้วออกสัญญาณเดิมในการสั่นสะเทือน
tester ของขดลวดขดลวดและไดรฟ์การสั่นสะเทือนของผู้ทดสอบการสั่นสะเทือนตารางส่วนสำคัญของเครื่องขยายเสียงดิจิตอล: ด้านหน้าควบคุมโมดูลเครื่องขยายเสียงวงจรป้องกันไฟฟ้าส่วนและตู้ไฟฟ้า
Digital Switch Type Amplifier คุณสมบัติ:
1. การบำรุงรักษาง่าย: กล่องโมดูลเปลี่ยนไฟได้, การออกแบบที่กะทัดรัด, ประหยัดพื้นที่และง่ายต่อการ
ซ่อมบำรุง.
จอแสดงผล LCD:
โมดูลลอจิกใช้โปรเซสเซอร์ชิปประมวลผลของไมโครคอมพิวเตอร์, ฟังก์ชั่นการแสดงผล LCD สามารถแสดงได้
ข้อมูลระบบต่างๆในรายละเอียด (กำลังขยายเอาต์พุตค่า True RMS พร้อมข้อมูลเพิ่มเติม
จอแสดงผล) และสถานะการทำงานและการตัดสินความผิดด้วยรีโมทคอนโทรลการวัดระยะไกลรีโมท
ฟังก์ชั่นการสื่อสาร, อินเตอร์เฟซที่เป็นมิตร, การใช้งานง่าย
Digital Switch ประเภท Amplifier Protection function:
เครื่องขยายเสียงตั้งค่าการป้องกันของกริดไฟฟ้าเกินแรงดันไฟฟ้า, สายไฟฟ้าต่ำแรงดันไฟฟ้า
ขาดตารางของเฟส, ความผิดพลาดทางตรรกะ, โมดูลพลังงาน, โมดูลอุณหภูมิของกำลังส่งออกมากกว่าปัจจุบันเอาต์พุต
แรงดันไฟฟ้า, แรงดันไฟฟ้า, แรงดันไฟฟ้า, แรงดันไฟฟ้า, แรงดันไฟฟ้า, แรงดันไฟฟ้าที่เกินพิกัด
ลงพร้อมสัญญาณเสียงและแสงสว่างในเวลาเดียวกัน ยกเว้นการป้องกันข้างต้นยังมียากจน
RMS ให้ความสำคัญกับการป้องกันและการป้องกันเหตุฉุกเฉิน
ประสิทธิภาพในการแปลงสูง (สูงกว่า 92%) และความถี่ไอออนแปลงสูง
โต๊ะเลื่อนแนวนอน:
ด้วยเครื่องวิเคราะห์การสั่นสะเทือนทางไฟฟ้าสำหรับการทดสอบทิศทางของ X, Y, Z และสามารถรวมระบบทดสอบความชื้นแบบผสมผสานเข้าด้วยกันได้ด้วยการทดสอบด้านสิ่งแวดล้อมร่วมกันด้วยแถบหมุนเลื่อนเทอร์โบหรือระบบหมุนวนล้อเลื่อนคนหนึ่งคนสามารถหมุนการสั่นสะเทือนได้อย่างง่ายดาย ม้านั่งและเชื่อมต่อกับตารางแนวนอนใช้ข้อ จำกัด ของตำแหน่งทางกลเพื่อให้แน่ใจว่ามีการเชื่อมต่อระหว่างระบบสั่นสะเทือนและโต๊ะเลื่อนแนวนอน โต๊ะเลื่อนแบบหลายขนาดตั้งแต่ 300 มม. × 300 มม. (สำหรับระบบสั่นสะเทือนขนาดเล็ก) ไปจนถึงชิ้นส่วนทดสอบขนาดใหญ่ 2m x 2m slip table ข้อ จำกัด ของแบริ่งที่แตกต่างกันสามารถใช้งานได้หลากหลายและปฏิบัติตามข้อกำหนดที่แตกต่างกัน ความหนาและขนาดของตารางสลิปจะมีผลต่อประสิทธิภาพของระบบการสั่นสะเทือนและส่งผลต่อความถี่ข้อ จำกัด สูงผู้ใช้สามารถปรับแต่งได้
คุณสมบัติ ตัวควบคุมดิจิทัล
ตัวควบคุมการสั่นสะเทือนคือการออกแบบล่าสุดโดย บริษัท ucon ที่ใช้สถาปัตยกรรมระบบขั้นสูงแบบกระจายระหว่างประเทศและเป็นแกนประมวลผลล่าสุดของ TMS320 ซึ่งเป็นชุดประมวลผลความเร็วสูงแบบลอยตัว 32 บิตของ บริษัท TI รายงานทดสอบจะสร้างขึ้นโดยอัตโนมัติใน Microsoft Word ในระหว่างหรือหลังการทดสอบรายงานการทดสอบสามารถแก้ไขและสร้างขึ้นโดยอัตโนมัติหรือด้วยตนเอง
มาตรฐานฮาร์ดแวร์
อินพุต
(1) 2 ช่อง
(2) ความละเอียด: การแปลงอนาล็อกเป็นดิจิตอลแบบ 24 บิต (ADC)
(3) อิมพีแดนซอินพุต: 220 kΩ
(4) แอ็คเซสเตอรชารจในตัวและแหลงกระแสคงที่ ICP แรงดันไฟฟาและ ICP
เซ็นเซอร์สามารถเชื่อมต่อโดยตรง
(5) อัตราส่วนสัญญาณต่อการรบกวน:> 100dB
เอาท์พุต
จำนวนช่อง: ช่องสัญญาณออก 1 ช่อง
ความละเอียด: ระบบแปลงสัญญาณดิจิตอล - อะนาล็อก (DAC) แบบ 24 บิต
ควบคุมดัชนีซอฟต์แวร์
ดัชนีประสิทธิภาพแบบสุ่ม:
โหมดควบคุม: PSD
ความละเอียด: สูงสุด 320000 บรรทัด
ช่วงความถี่: DC ~ 4800Hz
ควบคุมช่วงไดนามิค: 85dB
ควบคุมความถูกต้อง: ± 1dB,
เวลาปิดวงโดยประมาณ 100ms
SINE
โหมดควบคุม: การควบคุมรูปคลื่นไซน์
ช่วงความถี่: 1 ~ 5000Hz,
ช่วงการควบคุมแบบไดนามิก: 95dB
เวลาปิดวง: 10ms;
ความแม่นยำในการควบคุม: ± 1dB ความเร็วในการกวาด 1Octave / min ค่า Q 50
ความละเอียดความถี่: 0.001%
กวาดความเร็ว: กวาดเส้น 0 ถึง 6000Hz / s; logarithmic sweep 0 ~ 100 ต.ค. / นาที
การบิดเบือนคลื่น: <0.3%
SHOCK
โหมดการควบคุม: การควบคุมระยะเวลาที่ จำกัด หรือเป็นเวลานาน
โหมดช็อต: คลื่นครึ่งไซน์;
ช่วงความถี่: DC ~ 22000Hz;
กรอบ: Max.32K ระยะเวลา: 0.5-3000ms
โหมดค่าชดเชย: พัลพัลส์ชีพจรพัลพ์ / หลังชีพจร
ประสิทธิภาพการควบคุม: ช่วงไดนามิกสูงกว่า 90dB
