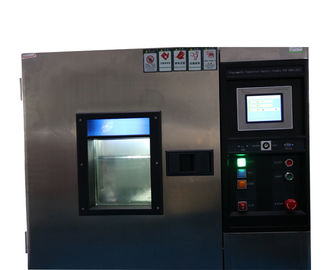

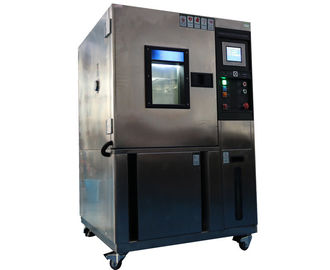

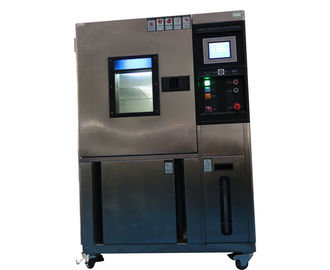

เครื่องทดสอบอุปกรณ์ไฟฟ้า IEC 60068, อุณหภูมิ 150 องศาเซลเซียสที่ตั้งโปรแกรมได้

IEC 60068 เครื่องทดสอบเครื่องใช้ไฟฟ้าอุณหภูมิในห้องทำงานที่สามารถตั้งโปรแกรมได้ 150 ลิตร

ข้อมูลผลิตภัณฑ์

อุปกรณ์ทดสอบนี้สามารถจำลองสภาวะแวดล้อมที่แตกต่างกันได้ดังนั้นควรทดสอบสมรรถนะของวัสดุเช่นทนต่อความร้อนทนต่อความชื้นป้องกันความชื้นทนต่อการแห้ง ได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC 60068-2-1.1990, IEC60068-2-2.1974 และ ect

พารามิเตอร์ทางเทคนิค

1. ปริมาณงาน: 150 ลิตร

2. ช่วงอุณหภูมิ: -4 0 ℃ ~ + 150 ℃

3. ช่วงความชื้น: 20 % RH ~ 98 % RH

* หมายเหตุ: โปรดดูตารางการใช้งานด้านความชื้นช่วงล่าง!

4. การควบคุมอุณหภูมิและความชื้น: ± 0.2 ℃; ± 2.5% RH

* เพื่อรับประกันประสิทธิภาพข้างต้น 2 ~ 4 ควรวัด 30 นาทีหลังจากการตรวจวัดอุณหภูมิมีเสถียรภาพ!

5. ความสม่ำเสมอของการกระจายตัวของอุณหภูมิและความชื้น: ± 2 ℃; ± 3% RH

* หมายเหตุ: เพื่อรับประกันประสิทธิภาพต่ำกว่า 6 ~ 11 ตำแหน่งวัดควรเป็นตำแหน่ง 1/6 ของผนังแต่ละเขตทดสอบและควรวัด 30 นาทีหลังจากที่อุณหภูมิคงที่

6. เวลาในการทำความร้อน: เครื่องทำความร้อนจากอุณหภูมิห้องถึง 150 องศาเซลเซียสเวลาในการทำความร้อนทั้งหมดคือ 50 นาที (ภายใต้สภาวะที่ไม่ใช่โหลด)

7. เวลาในการทำความเย็น: การทำความเย็นจากอุณหภูมิห้องไปที่ -40 ℃เวลาในการทำความเย็นทั้งหมดคือ 40 มิลลิวินาที (ภายใต้สภาวะที่ไม่ใช่โหลด)

8. ขนาดในห้อง: พื้นที่ทดสอบ: 5 × 60 × 50 ซม. (กว้าง x สูง×ลึก)

* หมายเหตุ: ปริมาณของตัวอย่างไม่ควรเกิน 2/3 ของความจุของโซนทดสอบ

9. พื้นที่ติดตั้งอุปกรณ์: อย่างน้อย 920 × 1600 × 870cm (กว้าง x สูง×ลึก)

10. ประตูห้องทดสอบ: 80 x 105 ซ.ม. (กว้าง x สูง) รวม 1.

11. แหล่งจ่ายไฟ: AC 1 ∮ 22 0 V 50 Hz MAX 4 0 A

โครงสร้าง

โครงสร้างห้อง:

SUS # 304, ความหนาของแผ่นหนา 1 มม.

ฉนวนกันความร้อน: PU Foaming, ความหนา 100 มม.

B. วงจรการทำความเย็นระบบทำความเย็น:

1. ระบบทำความเย็น:

R404 ระบบวงจรทำความเย็น

ข R23 ระบบวงจรทำความเย็น

2. คอนเดนเซอร์: ระบายความร้อนด้วยอากาศ

3. โหมดการขยายตัว: Capillary

4. เครื่องระเหย: โหมดการวนรอบอากาศ

C. ระบบทำความร้อน:

เครื่องทำความร้อน: 220 V 2 KW

D. ระบบความชื้น:

1. เครื่องทำให้ชื้น: เครื่องทำความร้อนสแตนเลส 220 V 2. KW × 1 SET

2. ระบบก๊อกน้ำซับและความชื้นในห้องอาบน้ำฝักบัว: โหมดเติมอากาศอัตโนมัติ

E. ระบบควบคุมอัตโนมัติ:

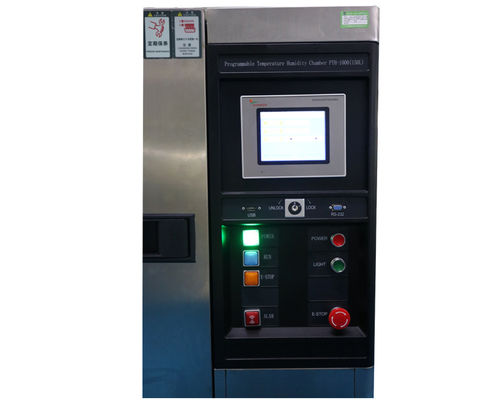

1. การควบคุม PLC TEMI880

* โปรดดูคู่มือการใช้งานตัวควบคุมในแผ่นซีดี

2. เซ็นเซอร์อุณหภูมิและความชื้น: RTD (Dry bulb / wet bulb)

* ควบคุมด้วยวงจร

F. ระบบระบายอากาศและระบายน้ำ:

1. ท่ออากาศ Loop: 1 กลุ่ม

วัสดุ: สแตนเลส SUS # 304

ข เครื่องเป่าลม: 1 ∮ 220 V 6 0W × 1 SET

2. เส้นผ่านศูนย์กลางของท่อระบายน้ำ

G. ระบบป้องกัน:

สวิตช์ป้องกันอุณหภูมิเกิน

การป้องกันการขาดแคลนน้ำ

สวิตช์แม่เหล็กไฟฟ้าและตัวป้องกันกระแสไฟฟ้าเกินพิกัด

ไม่มีสวิตช์ฟิวส์

ตัวป้องกันการลัดวงจรของคอมเพรสเซอร์

ฟิวส์ป้องกันวงจรป้องกัน
