อุปกรณ์วัดค่าออกซิเจนแบบพลาสติก ISO4589-1, เครื่องทดสอบพฤติกรรมการเผาไหม้
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: HongCe
ได้รับการรับรอง: Calibration Certificate(cost additional)
หมายเลขรุ่น: HC-2
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiatable
รายละเอียดการบรรจุ: ไม้อัด
เวลาการส่งมอบ: 25-30 วัน
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 10 ชุดต่อเดือน
ติดต่อ
รายละเอียดสินค้า
อุณหภูมิโดยรอบ: 23 ℃± 2 ℃ ภายในรัศมี: 80M ± 2M
ความสูงของกระบอกสูบในการเผาไหม้: 450MM เส้นผ่านศูนย์กลางของรูปิดช่อง จำกัด: 40 ± 1MM
อัตราการไหลของก๊าซไอเสีย: 90MM / S ลูกปัดแก้ว: 3-5 มม
แสงสูง:

iec testing equipment

,

laboratory test equipment

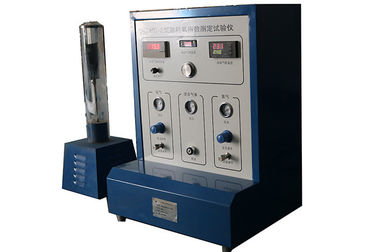

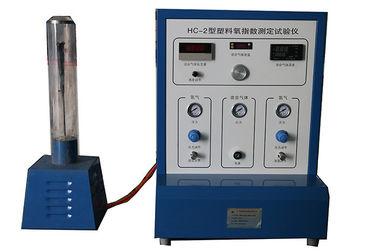

เครื่องทดสอบพฤติกรรมการเผาไหม้ของพลาสติก ISO4589-1

มาตรฐาน

เป็นไปตามมาตรฐาน ISO4589-1 พลาสติก - การกำหนดพฤติกรรมการเผาไหม้ด้วยดัชนีออกซิเจน - ส่วนที่ 1: คำแนะนำและ ISO4589-1 พลาสติก - การกำหนดพฤติกรรมการเผาไหม้ด้วยดัชนีออกซิเจน - ส่วนที่ 1: การทดสอบอุณหภูมิห้อง

ใบสมัคร

อุปกรณ์นี้เหมาะสำหรับการทดสอบการเผาไหม้ของดัชนีออกซิเจนและชิ้นงานทดสอบที่ความหนาของชิ้นงานต่ำกว่า 10.5 มม. สามารถยืนตรงและยึดตัวเองได้ในการไหลของอากาศผสมระหว่างออกซิเจนและไนโตรเจนภายใต้สภาวะการทดสอบที่ระบุ ดัชนีความเข้มข้นของออกซิเจนต่ำสุดที่จำเป็นสำหรับการเผาไหม้ของตัวอย่างจะคงอยู่ นอกจากนี้ยังสามารถใช้กับตัวอย่างที่มีความหนาแน่นสูงกว่าวัสดุที่เป็นเนื้อเดียวกัน 100 กก. / เมตรวัสดุที่เคลือบผิวหรือวัสดุโฟมและวัสดุโฟมบางชนิดที่มีความหนาแน่นน้อยกว่า 100 กก. / เมตรในการผสมของออกซิเจนและไนโตรเจนภายใต้สภาวะทดสอบที่ระบุ สถานที่ทดสอบที่ต้องมีดัชนีความเข้มข้นของออกซิเจนต่ำสุดที่จำเป็นสำหรับการเผาไหม้ของตัวอย่าง

พารามิเตอร์

อุณหภูมิโดยรอบ 23 ℃± 2 ℃
กระบอกสูบเผาไหม้ วางไว้ในถังปิดสนิท
ความสูงกระบอกสูบการเผาไหม้ 450MM
รัศมีภายใน 80M ± 2M
เส้นผ่าศูนย์กลางของช่องโหว่ของรูไหล 40 ± 1MM
อัตราการไหลของก๊าซไอเสีย 90MM / S
ลูกปัดแก้ว 3-5 มม
อุณหภูมิของการไหลของไนโตรเจนผสม 23 ℃± 2 ℃
อัตราการไหลของแก๊สผสมในกระบอกสูบเผาไหม้ 40 ± 2
อุณหภูมิของแก๊สผสมในถังเผาไหม้ 23 ℃± 2 ℃

การติดตั้ง

1. ผู้ใช้ควรอ่านมาตรฐาน ISO4589-1 อย่างรอบคอบทำความคุ้นเคยและเข้าใจข้อกำหนดของดัชนีการทดสอบต่างๆในมาตรฐานเข้าใจส่วนประกอบของอุปกรณ์และทราบว่าอุปกรณ์ตรงกับความต้องการของพารามิเตอร์อย่างไร

ในการทดสอบนี้การปรับวิธีการและพารามิเตอร์การทำงานของผู้ปฏิบัติงานมีอิทธิพลอย่างมากต่อผลการทดสอบ ผู้ทดสอบควรอ่านมาตรฐานอย่างรอบคอบและปฏิบัติตามอย่างเคร่งครัดตามข้อกำหนดและขั้นตอนของมาตรฐานเพื่อให้การทดสอบสามารถทำซ้ำได้

ในการทดสอบนี้การปรับวิธีการและพารามิเตอร์การทำงานของผู้ปฏิบัติงานมีอิทธิพลอย่างมากต่อผลการทดสอบ ผู้ทดสอบควรอ่านมาตรฐานอย่างรอบคอบและปฏิบัติตามอย่างเคร่งครัดตามข้อกำหนดและขั้นตอนของมาตรฐานเพื่อให้การทดสอบสามารถทำซ้ำได้

2. กล่องควบคุมของอุปกรณ์ตัวอย่างวางอยู่บนโต๊ะทำงานที่เหมาะสมและถังเผาไหม้วางอยู่ในกล่องปิดผนึกพร้อมพัดลมดูดอากาศ เชื่อมต่อกระบอกสูบและเทอร์โมคัปเปิลในกล่องควบคุมและเชื่อมต่อท่อความร้อนไฟฟ้าสายเชื่อมต่อระหว่างตัวทำความเย็นของเซมิคอนดักเตอร์และกล่องควบคุมเชื่อมต่อแหล่งจ่ายไฟ 220 โวลต์

3. ท่อยางใช้ในการต่อแรงดันต่ำสุดของวาล์วระบายความดันบนกระบอกสูบออกซิเจนเข้ากับส่วนติดต่อบนกล่องควบคุมและการเชื่อมต่อระหว่างปลายความดันต่ำของวาล์วปรับความดันกับถังไนโตรเจนและ อินเตอร์เฟซในกล่องควบคุมท่อพลาสติกที่มีสิ่งที่แนบมาแบบสุ่ม 8MM ใช้ในการเชื่อมต่ออินเตอร์เฟซที่รวดเร็วในกล่องควบคุมและภายใต้ถังการเผาไหม้

4. ใส่หัววัดอุณหภูมิของเทอร์โมคัปเปิ้ล (เส้นลวดสีน้ำเงินประมาณ 2 มิลลิเมตร) ลงในรูเล็ก ๆ ในแผ่นอลูมิเนียมใต้กระบอกสูบ

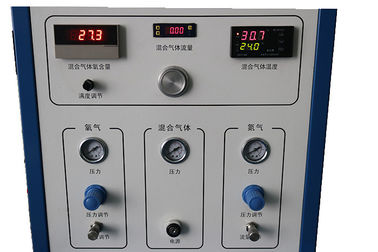

อุณหภูมิของเครื่องทำความร้อนและระบบทำความเย็นจะทำงานโดยอัตโนมัติและอุณหภูมิของถังเผาไหม้จะอยู่ที่ 23 ℃± 2 ℃สามารถหมุนออกซิเจนบนแผงควบคุมและปรับค่าต่างๆได้ ปุ่มความดันของไนโตรเจนลดความดันและสังเกตมาตรวัดความดันบนแผงเพื่อให้ออกซิเจนบนแผงและความดันไนโตรเจนวัด 0.1MP

แผ่นรองแบบรูพรุนและตาข่ายโลหะติดตั้งลงในถังเผาไหม้หากต้องการลูกปัดแก้วของมนุษย์ให้ติดตั้งแผ่นโลหะที่เป็นรูพรุนด้านบน ตามตัวอย่างที่จะทดสอบให้เลือกชุดติดตั้งตัวอย่างที่เหมาะสมที่จะติดตั้งบนแกนรองรับที่จะใช้

การกำหนดอัตราการไหลรวมของก๊าซผสม

7. มาตรฐานระบุว่าอัตราการไหลของก๊าซผสมในถังเผาไหม้คือ 40 ± 2 มม. / วินาที

สูตรคำนวณอัตราการไหลรวมของก๊าซผสม: Q = VS

ในสูตร: Q: อัตราการไหลของก๊าซผสม V: ความเร็วก๊าซผสม S: พื้นที่ส่วนของกระบอกสูบการเผาไหม้

เส้นผ่าศูนย์กลางของกระบอกสูบการเผาไหม้ของอุปกรณ์คือ 80 มม.

Q = 0.04²xπx0,04x60x1000 = 12.05 ± 0.6L / นาที

(ถ้าเส้นผ่าศูนย์กลางของกระบอกสูบเปลี่ยนแปลงอัตราการไหลทั้งหมดของส่วนผสมต้องได้รับการคำนวณอีกครั้ง)

8. ปรับปุ่มปรับออกซิเจนให้ไหลของออกซิเจนเป็น 12.05 ลิตร / มิลลิเมตรภายใต้ความดัน 0.1MP ค่าที่ระบุของมิเตอร์วัดปริมาณเป็น 12.05 เมื่ออุณหภูมิในเครื่องวัดอุณหภูมิมีความคงตัวที่ 23 ℃± 2 ℃ควรกำหนดค่าความดังของเครื่องวัดค่าความเข้มข้นของออกซิเจนที่ 99.8-99.9 ซึ่งสามารถปรับได้โดยความต้านทานตัวแปรเล็ก ๆ บนตารางปริมาณออกซิเจนโดยใช้ที่เปิดขนาดเล็ก สิ่งที่แนบแบบสุ่ม

อัตราการไหลของไนโตรเจนอาจถึง 12.05 ลิตร / นาทีภายใต้ความดัน 0.1MP นั่นคือค่าที่ระบุของมิเตอร์ตัวเก็บประจุคือ 12.05 โดยการปิดปุ่มปรับค่าออกซิเจนและเปิดปุ่มควบคุมไนโตรเจน เมื่ออุณหภูมิในเครื่องวัดอุณหภูมิมีความคงตัวที่ 23 ℃± 2 ℃ค่ามิเตอร์วัดปริมาณออกซิเจนควรเป็น 0-0.1

การตรวจสอบ

1. เตรียมตัวอย่าง 15 หรือมากกว่าตามมาตรฐาน

การเตรียมตัวอย่าง

การเตรียมตัวอย

ใช้มีดสลัดดัมเบลล์แบบสุ่มเพื่อตัดวัสดุรั้งตัวเองซึ่งต้องผ่านการทดสอบออกเป็นชิ้น 15 ชิ้นหรือมากกว่าด้วยเครื่องเจาะหรือใช้วิธีอื่นเพื่อตัดวัสดุที่รองรับด้วยตัวเอง 15 ชิ้นขึ้นไปที่จะนำมาใช้

การเตรียมตัวอยางวัสดุที่ไมไดหามตัวเอง

ตัดตัวอย่างวัสดุที่ไม่ได้ทำด้วยตัวเองออกเป็นชิ้นงานขนาด 140x50 มม. โดยใช้กรรไกรหรือวิธีการอื่น ๆ 15 ชิ้นหรือมากกว่า

2. เลือกชิ้นส่วนยึดที่เหมาะสมตามมาตรฐานและติดตั้งกับโครงยึดในถังเผาไหม้

3. ติดตั้งชิ้นงานทดสอบปิดฝาครอบหลอดแก้วและปิดฝาด้านบนของฝาครอบ

4. ตามโปรแกรมทดสอบก๊าซผสมที่มีอัตราการไหล 12 ลิตร / นาทีความดันของออกซิเจนในแผงควบคุมและความดันไนโตรเจนเท่ากับ 0.1 MP อัตราการไหลของออกซิเจนและไนโตรเจนจะถูกกำหนดโดยดัชนีออกซิเจนที่รู้จักและไม่รู้จักของ ตัวอย่าง.

เมื่อดัชนีออกซิเจนของวัสดุเป็นที่รู้จักและต้องได้รับการยืนยันจากการเผาไหม้และถ้าดัชนีออกซิเจนที่รู้จักคือ 25 ตามมาตรฐานความยาวของเปลวไฟจะถูกบันทึกโดย stopwatch ถ้าเวลาการแพร่กระจายไม่เพียงพอหรือเปลวไฟดับลงในทางออกซิเจนควรเพิ่มขึ้นและไนโตรเจนควรเพิ่มขึ้น

เมื่อดัชนีออกซิเจนของวัสดุไม่เป็นที่รู้จักจะต้องเริ่มต้นด้วยดัชนีออกซิเจน 18:

ใช้ค่าออกซิเจนเริ่มต้นเป็น 18.0 อัตราการไหลรวมของก๊าซผสมคือ 12.05 L / min เก็บค่าอุณหภูมิของตัวควบคุมบนแผงควบคุมไม่ว่าจะอยู่ที่ 23 ℃± 2 ℃อุณหภูมิของ ก๊าซผสมมีเสถียรภาพถึง 23 ℃± 2 ℃และตัวอย่างจะติดไฟหลังจาก 30 S. ตามมาตรฐานความยาวของเปลวไฟกระจายลงจะถูกบันทึกโดย stopwatch ถ้าเวลาการแพร่กระจายไม่เพียงพอหรือเปลวไฟดับลงในทางออกซิเจนควรเพิ่มขึ้นและไนโตรเจนควรเพิ่มขึ้น

5. สังเกตว่าอุณหภูมิของเครื่องวัดอุณหภูมิอยู่ที่ 23 ℃± 2 ℃ถ้าอุณหภูมิต่ำกว่า 23 ℃± 2 ℃ควรเปิดปุ่มให้ความร้อนเพื่อให้ความร้อนแก๊สผสมเพื่อให้ แก๊สผสมสามารถจุดได้ที่อุณหภูมิ 23 ℃± 2 ℃ถ้าอุณหภูมิของแก๊สผสมอยู่ที่ 23 ℃± 2 ℃ตัวอย่างควรจะติดไฟหลังจาก 30 เอส

6. มีการติดตั้งหัวเทียนที่มีช่องระบายอากาศขนาด 2mm (ผู้ใช้จะต้องซื้อถังบิวเทน) ปรับปริมาณก๊าซในบริเวณบิวเทนและจุดชนวนเปลวไฟเพื่อให้ความยาวของเปลวไฟอยู่ที่ 16 ± 4 มิลลิเมตรและมีการจุดติดไฟตามวิธีการและเวลาที่กำหนดโดยมาตรฐาน

7. ถ้าชิ้นงานไม่สามารถติดไฟได้ให้เพิ่มการไหลของออกซิเจนหรือลดการไหลของไนโตรเจนในเวลาเดียวกัน ตามที่กำหนดไว้ในมาตรฐานการเพิ่มความเข้มข้นของออกซิเจนในส่วนผสมถ้าต้องการเพิ่มหรือลดออกซิเจนให้ลดปริมาณไนโตรเจนลงหรือเพิ่มขึ้นพร้อมกันเพื่อให้แน่ใจว่าอัตราการไหลของอากาศทั้งหมดจะอยู่ที่ 12.05 ลิตร / นาที

การเผาไหม้ที่เกิดขึ้นจะถูกบันทึกด้วย stopwatch และความยาวของการเผาไหม้และประสิทธิภาพการเผาไหม้ของตัวอย่างเดี่ยวได้รับการประเมินตามมาตรฐาน

9. พิจารณาเพิ่มหรือลดความเข้มข้นของออกซิเจนของก๊าซผสมตามแบบทดสอบเดี่ยวและดำเนินการทดสอบต่อไป

10. ตามข้อกำหนดและขั้นตอนของมาตรฐานให้ทำการทดสอบตัวอย่างที่เหลืออีกครั้งให้คำนวณค่า K และตามค่าเบี่ยงเบนมาตรฐานของตัวอย่าง

แผนภาพไฟฟ้า (ภาพที่แนบมา)
