อุปกรณ์ทดสอบ IEC, IEC60884 ข้อ 24.7 ปลอกหุ้มฉนวน Plug Plug Pins Abrasion Test

อุปกรณ์ทดสอบ IEC, IEC60884 ข้อ 24.7 ปลอกหุ้มฉนวน Plug Plug Pins Abrasion Test

ชื่อแบรนด์: HongCe
เลขรุ่น: HC9926
MOQ: 1 ชุด
ราคา: Negotiatable
เงื่อนไขการจ่ายเงิน: T/T
ความสามารถในการจําหน่าย: 10 ชุด / เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
ประเทศจีน
ได้รับการรับรอง:
Third part calibration certificate(cost additional)
มาตรฐาน:
IEC60884
สถานี:
สถานีเดียว
โหลด:
4N
โรคหลอดเลือดสมอง:
9 มม
ตัวอย่างทดสอบ:
ปลอกฉนวน
อัตราการขัดถู:
30 การเคลื่อนไหวต่อนาที
รายละเอียดการบรรจุ:
ไม้อัด
เน้น:

socket tester

,

electrical plug tester

รายละเอียดสินค้า

IEC60884 ข้อ 24.7 แขนฉนวนของเครื่องทดสอบการขัดถูด้วยปลั๊กแบบ Plug Pins ของอุปกรณ์ทดสอบ IEC

มาตรฐาน: IEC 60884-1 2013 ข้อ 24.7 และรูปที่ 28, BS1363-1 รูปที่ 9

แอ็พพลิเคชัน: อุปกรณ์นี้ใช้เพื่อทดสอบแรงต้านทานการขัดถูของปลอกปลั๊กฉนวน

ตัวอย่างการทดสอบ: แขนฉนวนของปลั๊กหมุด

คุณลักษณะ: อุปกรณ์ประกอบด้วยตำแหน่งในแนวนอนของลำแสงและการเคลื่อนที่เชิงเส้นของที่นั่งติดตั้งโดยที่ปลายลำแสงที่มีเส้นลวดขนาดเส้นผ่านศูนย์กลางสั้น 1 มม. จะงอหัว U (รูปตัว U สองด้านยึดติดกับลำแสง) ลวด U - รูปด้านล่างเป็นส่วนเชิงเส้น 6mm บีบอัดสายยางขนาด 6 มม. บนปลอกหุ้มฉนวนปลั๊กไฟมอเตอร์ขับเคลื่อนที่นั่งยึดสายฟ้าเพื่อทำการเคลื่อนย้ายลูกสูบไปมาการทดสอบการขัดถูกับแขนฉนวนของปลั๊กหมุด

พารามิเตอร์ :

ชิ้น พารามิเตอร์
แหล่งจ่ายไฟ AC220V 50Hz
สถานี สถานีเดียว
เวลาทดสอบ 1 ~ 999999, ตั้งล่วงหน้า
อัตราการขูดรีด 30 การเคลื่อนไหวต่อนาที
ภาระ 4N
ลากเส้น 9mm, ประมาณ 7mm รอยขีดข่วนบนแขนฉนวน
ลวดเหล็ก เส้นผ่านศูนย์กลาง 1 มม. มีความยาว 6mm

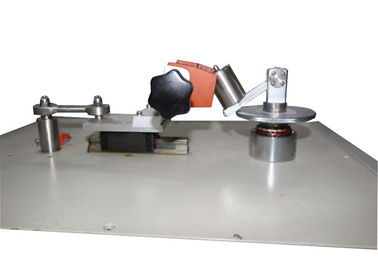

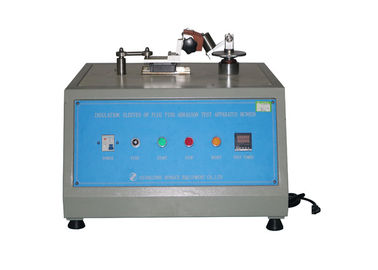

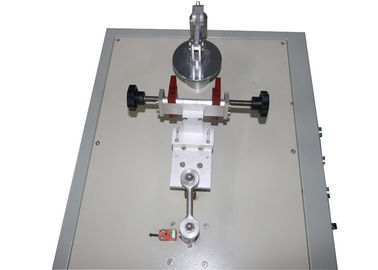

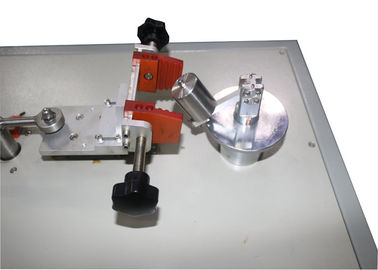

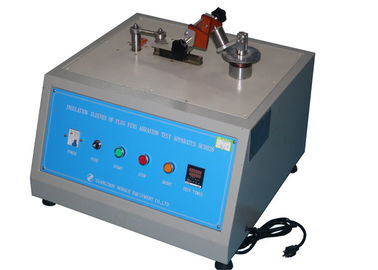

รูปภาพสำหรับการอ้างอิง:

คำอธิบายมาตรฐาน:

ปลั๊กหมุดที่มีปลอกหุ้มฉนวนจะต้องได้รับการทดสอบตามวิธีการดังต่อไปนี้โดยดูจากรูปที่ 28

เครื่องทดสอบประกอบด้วยคานที่วางจำหน่ายในแนวนอนซึ่งหมุนรอบจุดศูนย์กลางของเหล็กกล้าความยาวสั้นของเส้นลวดเหล็กขนาดเส้นผ่านศูนย์กลาง 1 มม. และโค้งงอเป็นรูปตัวยูฐานของตัว U ตรงตรงปลายทั้งสองด้าน ไปยังปลายด้านหนึ่งของลำแสงเพื่อให้ส่วนตรงตรงด้านล่างของคานและขนานไปกับแกนหมุนรอบแกน

เสียบปลั๊กโดยยึดที่เหมาะสมในตำแหน่งที่ส่วนตรงของลวดเหล็กวางอยู่บน PIN ปลั๊กอินซึ่งตั้งฉากกับ PIN PIN ลาดลงไปที่มุม 10 องศากับแนวนอน

คานจะถูกโหลดเพื่อให้ลวดมีกำลัง 4N บนขา

ปลั๊กจะเลื่อนไปข้างหน้าและข้างหลังในทิศทางแนวนอนในระนาบของแกนของลำแสงเพื่อให้สายถูไปตามเข็มความยาว ogre ขาจึง abraded ประมาณ 9mm ซึ่งประมาณ 7mm อยู่เหนือฉนวนแขน , การเคลื่อนไหวของจำนวน ogre คือ 20000 (10000 ในแต่ละทิศทาง) และอัตราการดำเนินการคือ 30 เคลื่อนไหวต่อนาที

การทดสอบจะทำบนขาเดียวของแต่ละชิ้นงาน

หลังจากการทดสอบหมุดจะต้องไม่เกิดความเสียหายซึ่งอาจส่งผลต่อความปลอดภัยหรือทำให้ปลั๊กเสียหายต่อไปโดยเฉพาะแขนปลอกหุ้มฉนวนจะต้องไม่มีรอยแตกหรือขุยขึ้น
