IEC 60745-2-5 อุปกรณ์ทดสอบ IEC สำหรับป้องกันใต้แผ่นกั้น

IEC 60745-2-5 เลื่อยวงเดือนอุปกรณ์ทดสอบ Lower Guard, 0-30 ครั้ง / นาที

IEC 60745-2-5 ข้อ 19.102.3สำหรับใบเลื่อยที่มีเส้นผ่านศูนย์กลางน้อยกว่า 210 มม. เวลาปิดของการ์ดล่างจากตำแหน่งเปิดเต็มที่ถึงตำแหน่งปิดเต็มที่จะต้องไม่เกิน 0.2 วินาทีสำหรับใบเลื่อยที่มีเส้นผ่านศูนย์กลางใบมีด 210 มม. ขึ้นไป เวลาปิดของตัวป้องกันด้านล่างจากตำแหน่งเปิดเต็มที่ถึงตำแหน่งปิดจนสุดในหน่วยวินาที จะน้อยกว่าตัวเลขเทียบเท่าเส้นผ่านศูนย์กลางใบมีดที่ใหญ่ที่สุดที่แนะนำ แสดงเป็นเมตร แต่ ไม่เกิน 0.3 วินาทีในระหว่างการวัด เลื่อยจะถูกตั้งค่าให้ตัดเป็นมุมฉากและเพื่อให้ได้ความลึกในการตัดสูงสุด โดยแผ่นไกด์อยู่ในตำแหน่งแนวนอนและเลื่อยจะไม่กลับด้าน
การปฏิบัติตามจะถูกตรวจสอบโดยการวัด

มาตรฐาน:IEC 60745-2-5 : ข้อกำหนดเฉพาะสำหรับเลื่อยวงเดือน ข้อ 19.102.3 และภาคผนวก BB, EN 60745-2-5, IEC 62841-2-5 ข้อ 17.101

แอปพลิเคชัน:อุปกรณ์นี้ใช้สำหรับทดสอบเวลาปิดและความแข็งแรงทางกลของการ์ดใบล่างสำหรับเลื่อยวงเดือน

ตัวอย่างทดสอบ:เลื่อยวงเดือนอุปกรณ์ทดสอบ IEC

คุณสมบัติ:ต้องตั้งค่าเลื่อยสำหรับการตัด 90° และปรับแนวในระนาบแนวนอนยามล่างจะต้องขี่จักรยานจากตำแหน่งปิดเต็มไปยังตำแหน่งการทำงานที่เปิดสูงสุดแล้วปล่อย 50000 รอบในอัตราไม่น้อยกว่า 10 รอบต่อนาทีหมายเลขรอบที่บันทึกโดยเซ็นเซอร์ตำแหน่งหลังจากวนรอบแล้ว เวลาปิดต้องไม่เกิน 0.3 วินาทีอุปกรณ์บันทึกเวลาที่ตรวจพบเวลาปิดเกิน 0.3 วินาทีเมื่อเวลาทดสอบที่ตั้งไว้ล่วงหน้าเสร็จสิ้น อุปกรณ์จะบันทึกเวลาปิดล่าสุดและหยุดโดยอัตโนมัติ

พารามิเตอร์:อุปกรณ์ทดสอบ IEC

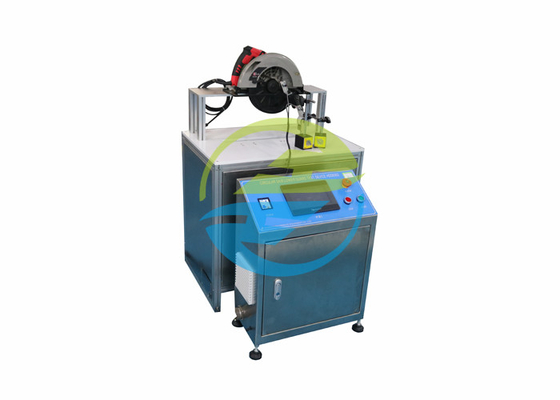

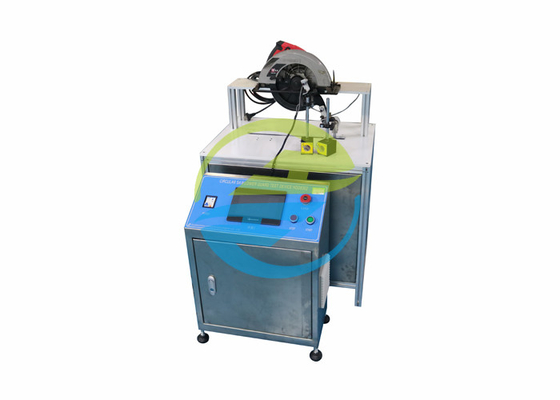

รูปภาพสำหรับอ้างอิง:
