IEC60245-2 อุปกรณ์ทดสอบสายเคเบิลเครื่องทดสอบความยืดหยุ่นแบบคงที่ความสูงแคลมป์ 1.5m

IEC60245-2 อุปกรณ์ทดสอบสายเคเบิลเครื่องทดสอบความยืดหยุ่นแบบคงที่ความสูงแคลมป์ 1.5 ม. อย่างน้อย

มาตรฐาน:IEC60245-1 สายเคเบิลหุ้มฉนวนยาง - แรงดันไฟฟ้าสูงสุดและรวมถึง 450/750 V- ส่วนที่ 1: ข้อกำหนดทั่วไป, IEC60245-2 ข้อ 3.2 และรูปที่ 2 สายเคเบิลหุ้มฉนวนยาง - แรงดันไฟฟ้าสูงสุดและรวมถึง 450/750 V- ส่วนที่ 2: วิธีการทดสอบอุปกรณ์ทดสอบสายเคเบิล

แอปพลิเคชัน:ใช้สำหรับตรวจสอบความแข็งแรงทางกลของสายเคเบิลที่มีความยืดหยุ่นการทดสอบนี้ใช้ไม่ได้กับสายเคเบิลแบบยืดหยุ่นที่มีแกนที่มีพื้นที่หน้าตัดน้อยกว่า 4 มม.2 และสายเคเบิลที่มีแกนมากกว่า 18 แกนวางซ้อนกันมากกว่าสองชั้นที่มีจุดศูนย์กลาง

ตัวอย่างทดสอบ:เสร็จสิ้นสายเคเบิลที่มีความยืดหยุ่นอุปกรณ์ทดสอบสายเคเบิล

คุณสมบัติ:ตัวอย่างที่มีความยาว 3 เมตร±0.05 เมตร จะต้องทดสอบในเครื่องมือที่คล้ายกับที่แสดงในรูปที่ 2 แคลมป์ A และ B สองตัวจะต้องอยู่ที่ความสูงอย่างน้อย 1.5 เมตรเหนือระดับพื้นดินแคลมป์ A ต้องถูกตรึงและแคลมป์ B ต้องเคลื่อนที่ในแนวนอนที่ระดับแคลมป์ A ปลายของตัวอย่างต้องยึดในแนวตั้ง (และคงแนวตั้งในระหว่างการทดสอบ) ปลายด้านหนึ่งอยู่ในแคลมป์ A อีกด้านหนึ่งในแคลมป์ที่เคลื่อนที่ได้ B ซึ่งจะต้อง อยู่ในระยะ /=0.20 เมตรจากแคลมป์ A สายเคเบิลใช้รูปร่างโดยประมาณดังรูปที่ 2 ด้วยเส้นประจากนั้นแคลมป์ที่เคลื่อนย้ายได้ B จะถูกย้ายออกจากแคลมป์คงที่ A จนกว่าห่วงที่เกิดจากสายเคเบิลจะมีรูปร่างดังแสดงในรูปที่ 2 โดยโครงร่างหนัก U ที่ล้อมรอบทั้งหมดระหว่างแนวดิ่งสองเส้นผ่านแคลมป์และจัดวางเป็นแนวสัมผัส ไปยังเครื่องกำเนิดไฟฟ้าภายนอกของสายเคเบิลการทดสอบนี้ต้องทำสองครั้ง โดยหมุนสายเคเบิลเข้าในแคลมป์ หลังจากการทดสอบครั้งแรก จนถึง 180°อุปกรณ์ทดสอบสายเคเบิล

พารามิเตอร์:

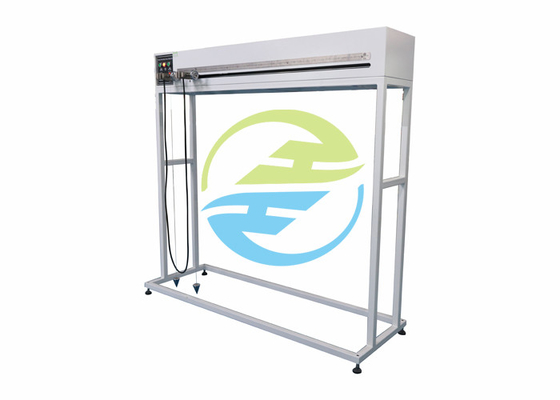

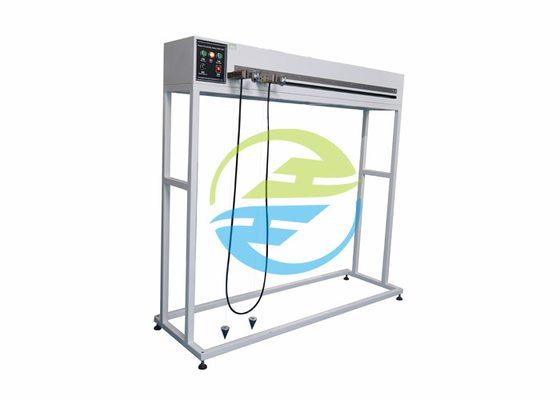

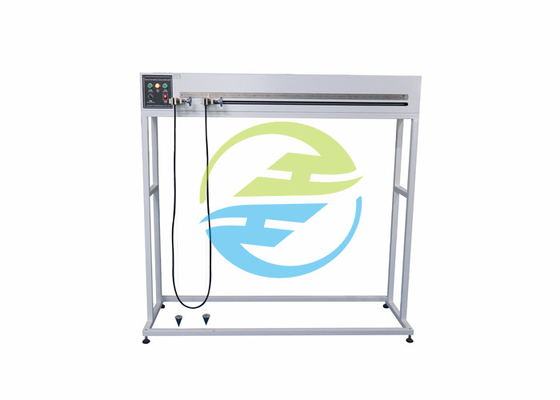

รูปภาพสำหรับอ้างอิง:
