สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HongCe |
ได้รับการรับรอง: | TUV、ITS、CSA、BV、SGS 、CNAS(cost additional) |
หมายเลขรุ่น: | CL-4 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiatable |
รายละเอียดการบรรจุ: | ไม้อัด |
เวลาการส่งมอบ: | วันที่ 25 |
เงื่อนไขการชำระเงิน: | T/T |
สามารถในการผลิต: | 15 ชุดต่อเดือน |
แสงสูง: | อุปกรณ์การทดสอบแรงดึง,lab testing equipment |
---|

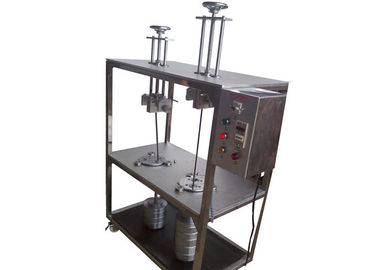

Clamping Device Test Machine, เครื่องทดสอบแรงดึงแบบโรตารี่
ภาพรวมผลิตภัณฑ์:
เครื่องทดสอบนี้เรียกว่าเครื่องทดสอบเพื่อตรวจสอบระดับความเสียหายของสายไฟซึ่งเป็นไปตามมาตรฐาน UL486 การปฏิบัติตามข้อกำหนดนี้ใช้เพื่อตัดสินว่าการออกแบบและโครงสร้างของสกรูหนีบหนีบจะสอดคล้องกับความต้องการที่ไม่เกิดความเสียหายกับสายไฟหรือไม่ นอกจากนี้ยังใช้เพื่อตรวจสอบว่าขั้วเกลียวยึดสามารถรับความเครียดในระหว่างขั้นตอนการใช้งานตามปกติ
เวลาในการทดสอบสามารถตั้งล่วงหน้าก่อนการทดสอบและการปฏิบัติตามข้อกำหนดจะหยุดโดยอัตโนมัติเมื่อมีการแจ้งเตือนเมื่อถึงเวลาที่ทำการทดสอบ

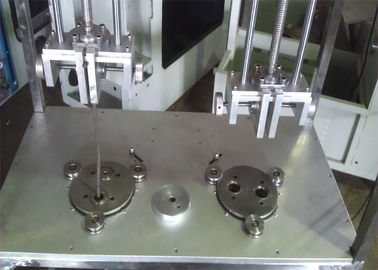

ความแตกต่างที่สำคัญระหว่าง CL-2 และ CL-4 คือ CL-4 มีสองสถานี ความสูงสามารถถึงได้สูงสุด 500 มม. และน้ำหนักการหมุนสูงสุดคือ 22.7 กก. และน้ำหนักการดึงสูงสุดคือ 578N ขึ้นอยู่กับการใช้งานจริงในการเลือก
พารามิเตอร์ทางเทคนิค :
1, แหล่งจ่ายไฟ: AC 220V 50HZ
2, น้ำหนักหมุนเวียน: 9 ± 1 รอบ / นาที
3, ช่วงของการนับจำนวน: 1 ~ 9999 (150 ครั้ง (15 นาที) เป็นค่าเริ่มต้น
4, น้ำหนักหมุนได้: 32 ชิ้น
5, เส้นผ่าศูนย์กลางหมุนได้: 76 มม

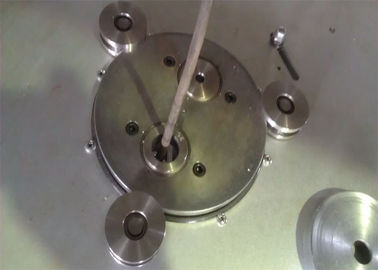

7, เส้นผ่านศูนย์กลางของรู Ferrule: 6.4,9.5,12.7,14.3,15.8,19.1,22.2,25.4,28.6mm

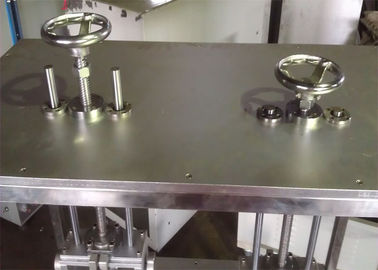

7, ความสูง (H) (มม.): 260-500 มม., สามารถปรับไฟฟ้าได้
8, ขนาด: 940mmX500mmX1300mm
ขนาดของตัวนำ | เส้นผ่านศูนย์กลางรูบุช | ความสูง | มวล | ||||||
ทองแดง | อะลูมิเนียม / ทองแดงหุ้มอลูมิเนียม | ||||||||
AWG หรือ kcmil | (มม. 2 ) | มิลลิเมตร | (ใน) | มิลลิเมตร | (ใน) | กิโลกรัม | (ปอนด์) | กิโลกรัม | (ปอนด์) |
18 | (0.82) | 6.4 | (1/4) | 260 | (10-1 / 4) | 0.9 | (2) | - | - |
6 | (1.3) | 6.4 | (1/4) | 260 | (10-1 / 4) | 0.9 | (2) | - | - |
14 | (2.1) | 9.5 | (3/8) | 279 | (11) | 1.4 | (3) | - | - |
12 | (3.3) | 9.5 | (3/8) | 279 ข | (11) ข | 2.3 | (5) | 0.7 | (1.5) |
10 | (5.3) | 9.5 | (3/8) | 279 ข | (11) ข | 2.3 | (5) | 0.7 | (1.5) |
8 | (8.4) | 9.5 | (3/8) | 279 ข | (11) ข | 3.6 | (8) | 1.4 | (3) |
6 | (13.3) | 12.7 | (1/2) | 298 ข | (11-3 / 4) ข | 8.2 | (18) | 4.5 | (10) |
4 | (21.2) | 12.7 | (1/2) | 298 ข | (11-3 / 4) ข | 13.6 | (30) | 6.8 | (15) |
3 | (26.7) | 14.3 | (9/16) | 318 | (12-1 / 2) | 13.6 | (30) | 6.8 | (15) |
2 | (33.6) | 14.3 | (9/16) | 318 | (12-1 / 2) | 13.6 | (30) | 6.8 | (15) |
1 | (42.4) | 15.8 | (5/8) | 343 | (13-12) | 22.7 | (50) | 11.4 | (25) |
1/0 | (53.5) | 15.8 | (5/8) | 343 | (13-1 / 2) | 22.7 | (50) | 11.4 | (25) |
2/0 | (67.4) | 19.1 | (3/4) | 368 | (14-1 / 2) | 22.7 | (50) | 11.4 | (25) |
3/0 | (85.0) | 19.1 | (3/4) | 368 | (14-1 / 2) | 27.2 | (60) | 13.6 | (30) |
4/0 | (107) | 19.1 | (3/4) | 368 | (14-1 / 2) | 27.2 | (60) | 13.6 | (30) |
250 | (127) | 22.2 | (7/8) | 406 | (16) | 27.2 | (60) | 13.6 | (30) |
300 | (156) | 22.2 | (7/8) | 406 | (16) | 36.3 | (80) | 18.2 | (40) |
350 | (177) | 25.4 | (1) | 432 | (17) | 36.3 | (80) | 18.2 | (40) |
400 | (203) | 25.4 | (1) | 432 | (17) | 36.3 | (80) | 18.2 | (40) |
500 | (253) | 28.6 | (1-1 / 8) | 464 | (18-1 / 4) | 45.4 | (100) | 22.7 | (50) |
600 | (304) | 28.6 | (1-1 / 8) | 464 | (18-1 / 4) | 45.4 | (100) | 22.7 | (50) |
700 | (354) | 31.8 | (1-1 / 4) | 495 | (19-1 / 2) | 45.4 | (100) | 22.7 | (50) |
750 | (380) | 31.8 | (1-1 / 4) | 495 | (19-1 / 2) | 49.9 | (110) | 25.0 | (55) |
800 | (406) | 34.9 | (1-3 / 8) | 540 | (21-1 / 4) | 49.9 | (110) | 25.0 | (55) |
900 | (456) | 34.9 | (1-3 / 8) | 540 | (21-1 / 4) | 49.9 | (110) | 25.0 | (55) |
1 000 | (508) | 38.1 | (1-1 / 2) | 565 | (22-1 / 4) | 49.9 | (110) | 25.0 | (55) |
1 250 | (635) | 44.5 | (1-3 / 4) | 660 | (26) | 70.4 | (155) | 34.1 | (75) |
1 500 | (759) | 50.8 | (2) | 711 | (28) | 81.7 | (180) | 40.9 | (90) |
1 750 | (886) | 54.0 | (2-1 / 8) | 762 | (30) | 93.1 | (205) | 45.4 | (100) |
2 000 | (1 010) | 54.0 | (2-1 / 8) | 762 | (30) | 109.0 | (240) | 54.5 | (120) |
ถ้ามีรูที่มีเส้นผ่าศูนย์กลางไม่เพียงพอที่จะรองรับตัวนำโดยไม่มีการผูกไว้ให้ใช้บุชชิ่งที่มีรูขนาดเส้นผ่าศูนย์กลางขนาดใหญ่เล็กน้อย | |||||||||
b สำหรับตัวนำอะลูมิเนียม 12 - 4 AWG (3.3 - 21.2 มม. 2 ) ให้ใช้ 318 มม. (12-1 / 2 นิ้ว) |
