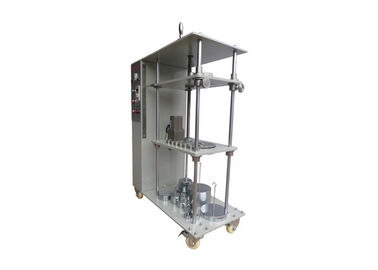

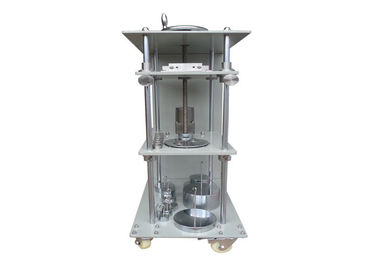

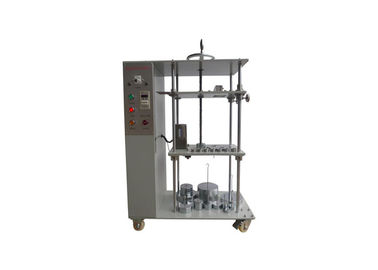

อุปกรณ์ทดสอบแรงดึงด้วยแรงดึงของสายไฟ IEC60884 / IEC60947
ภาพรวมผลิตภัณฑ์:
เครื่องทดสอบนี้เรียกว่าเครื่องทดสอบเพื่อตรวจสอบระดับความเสียหายของสายไฟซึ่งเป็นไปตามมาตรฐานหลายอย่างเช่น IEC60884, IEC60947 เป็นต้น การปฏิบัติตามข้อกำหนดนี้ใช้เพื่อตัดสินว่าการออกแบบและโครงสร้างของสกรูหนีบหนีบจะสอดคล้องกับความต้องการที่ไม่เกิดความเสียหายกับสายไฟหรือไม่ นอกจากนี้ยังใช้เพื่อตรวจสอบว่าขั้วเกลียวยึดสามารถรับความเครียดในระหว่างขั้นตอนการใช้งานตามปกติ

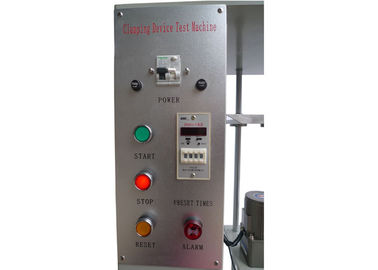

เวลาในการทดสอบสามารถตั้งล่วงหน้าก่อนการทดสอบและการปฏิบัติตามข้อกำหนดจะหยุดโดยอัตโนมัติเมื่อมีการแจ้งเตือนเมื่อถึงเวลาที่ทำการทดสอบ
ความแตกต่างที่สำคัญระหว่าง CL-1 และ CL-2 คือการทดสอบความเสียหายที่เกิดจากสายที่ใหญ่ขึ้นสามารถทำได้ผ่าน CL-2 ความสูงของอุปกรณ์สามารถปรับได้ 464 มม. ดังนั้นน้ำหนักที่หมุนสามารถถึงได้สูงสุด 22.7 กก. และน้ำหนักความตึงเครียดสูงสุด 578N ขึ้นอยู่กับสถานการณ์จริงที่จะเลือก
พารามิเตอร์ทางเทคนิค:
แหล่งจ่ายไฟ: AC220V 50Hz หรือ 115V 60Hz
ช่วงของการนับจำนวน: 1 ~ 9999 (150 ครั้ง (15 นาที) เป็นค่าเริ่มต้น
อัตราการทดสอบ: (10 ± 2) r / min
น้ำหนักหมุนได้: 34 ชิ้น
น้ำหนักดึง: 13 ชิ้น
เส้นผ่าศูนย์กลางหมุนได้: 75 มม

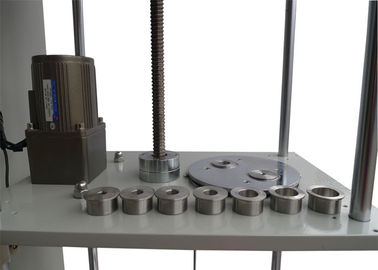

เส้นผ่านศูนย์กลางของรู Ferrule: 6.4,6.5,9.5,12.7,13,14.3,14.5,15.9,19.1,22.2,25.4,28.6mm
เส้นผ่าศูนย์กลางรูบุช (มม.): 6.5,9.5,13,14.5 (สามารถปรับแต่งได้เอง)
ความสูง (H) (มม.): 260-480 มม
ขนาด: 790mmX400mmX1100mm
ส่วนตัดผ่านลวด (มม.) | เส้นผ่านศูนย์กลางของรู Ferrule (มม.) | ความสูง (มม.) | น้ำหนักของวัตถุ (กก.) | แรงดึง (N) |
0.2 | 6.4 | 260 | 0.3 | 10 |
- | 6.4 | 260 | 0.3 | 20 |
0.5 | (6.4) 6.5 | 260 | 0.3 | 30 |
0.75 | (6.4) 6.5 | 260 | 0.4 | 30 |
1.0 | (6.4) 6.5 | 260 | 0.4 | 35 |
1.5 | (6.4) 6.5 | 260 | 0.4 | 40 |
2.5 | 9.5 | (279) 280 | 0.7 | 50 |
4.0 | 9.5 | (279) 280 | 0.9 | 60 |
6.0 | 9.5 | (279) 280 | 1.4 | 80 |
10.0 | 9.5 | (279) 280 | 2.0 | 90 |
16.0 | (12.7) 13.0 | (298) 300 | 2.9 | 100 |
25.0 | (12.7) 13.0 | (298) 300 | 4.5 | 135 |
- | (14.3) 14.5 | (318) 320 | 5.9 | 156 |
35 | (14.3) 14.5 | (318) 320 | 6.8 | 190 |
- | 15.9 | 343 | 8.6 | 236 |
50 | 15.9 | 343 | 9.5 | 236 |
70 | 19.1 | 368 | 10.4 | 285 |
95 | 19.1 | 368 | 14 | 351 |
- | 19.1 | 368 | 14 | 427 |
120 | 22.2 | 406 | 14 | 427 |
150 | 22.2 | 406 | 15 | 427 |
185 | 25.4 | 432 | 16.8 | 503 |
- | 25.4 | 432 | 16.8 | 503 |
240 | 28.6 | 464 | 20 | 578 |
300 | 28.6 | 464 | 22.7 | 578 |
1, ความสูง: ± 15 มม. 2 ถ้าขนาดเส้นผ่าศูนย์กลางของรู Ferrule ไม่ใหญ่เพียงพอคุณสามารถเลือกขนาดใหญ่ได้ 3, ตัวเลขใน () เป็นตัวเลขในมาตรฐาน IEC60947 | ||||
