Test Stroke 1000m อุปกรณ์ทดสอบสายเคเบิลแบบยืดหยุ่น 0-400V แรงดันโหลด

Test Stroke 1000m อุปกรณ์ทดสอบสายเคเบิลแบบยืดหยุ่น 0-400Vโหลดแรงดันไฟฟ้า

คำอธิบายมาตรฐาน:

การทดสอบนี้ต้องดำเนินการโดยใช้เครื่องมือที่แสดงในรูปที่ 1อุปกรณ์นี้ประกอบด้วยโครงยึด C ระบบขับเคลื่อนสำหรับโครงยึด และรอกสี่ตัวสำหรับการทดสอบสายเคเบิลแต่ละตัวอย่างส่วนรองรับ C รองรับรอก A และ B สองตัวซึ่งมีเส้นผ่านศูนย์กลางเท่ากันรอกยึดตายตัวสองตัวที่ปลายด้านใดด้านหนึ่งของเครื่องมืออาจมีเส้นผ่านศูนย์กลางแตกต่างจากรอก A และ B แต่รอกทั้งสี่จะต้องจัดวางให้ตัวอย่างอยู่ในแนวนอนระหว่างกันตัวพาจะทำวงรอบ (การเคลื่อนที่ไปข้างหน้าและข้างหลัง) ในระยะทาง 1 ม. ที่ความเร็วคงที่ประมาณ 0.33 ม./วินาที ระหว่างการพลิกกลับของทิศทางการเคลื่อนที่แต่ละครั้งอุปกรณ์ทดสอบสายเคเบิล
รอกต้องทำด้วยโลหะและมีร่องรูปครึ่งวงกลมสำหรับสายเคเบิลทรงกลมและร่องแบนสำหรับสายเคเบิลแบนแคลมป์รัด D จะต้องจับจ้องไปที่การดึงโดยน้ำหนักที่ตัวพาดออกเสมอระยะห่างจากแคลมป์ยึดอันหนึ่งถึงส่วนรองรับ ขณะที่แคลมป์อีกอันวางอยู่บนส่วนรองรับ จะต้องไม่เกิน 5 ซม.
ระบบการขับเคลื่อนจะต้องทำให้แคร่วิ่งไปอย่างราบรื่นและไม่กระตุกเมื่อถอยหลังจากทิศทางหนึ่งไปอีกทิศทางหนึ่ง
ตัวอย่างของสายเคเบิลแบบยืดหยุ่นที่มีความยาวประมาณ 5 ม. จะต้องยืดเหนือรอก ดังแสดงในรูปที่ 1 ที่ปลายแต่ละด้านต้องรับน้ำหนักมวลของน้ำหนักนี้และเส้นผ่านศูนย์กลางของรอก A และ B แสดงไว้ในตารางที่ 1อุปกรณ์ทดสอบสายเคเบิล

หุ่นมาตรฐาน:

มาตรฐาน:IEC60245-1 สายเคเบิลหุ้มฉนวนยาง - แรงดันไฟฟ้าสูงสุดและรวมถึง 450/750 V- ส่วนที่ 1: ข้อกำหนดทั่วไป, IEC60245-2 ข้อ 3.1 รูปที่ 1 สายเคเบิลหุ้มฉนวนยาง - แรงดันไฟฟ้าสูงสุดและรวมถึง 450/750 V- ส่วนที่ 2: การทดสอบ วิธีการ

แอปพลิเคชัน:ใช้สำหรับตรวจสอบความแข็งแรงทางกลของสายเคเบิลที่มีความยืดหยุ่นการทดสอบนี้ใช้ไม่ได้กับสายเคเบิลแบบยืดหยุ่นที่มีแกนที่มีพื้นที่หน้าตัดน้อยกว่า 4 มม.2 และสายเคเบิลที่มีแกนมากกว่า 18 แกนวางซ้อนกันมากกว่าสองชั้นที่มีจุดศูนย์กลาง

ตัวอย่างทดสอบ:เสร็จสิ้นสายเคเบิลที่มีความยืดหยุ่นอุปกรณ์ทดสอบสายเคเบิล

พารามิเตอร์:

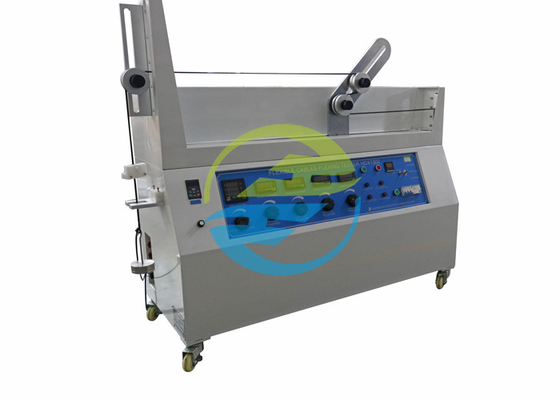

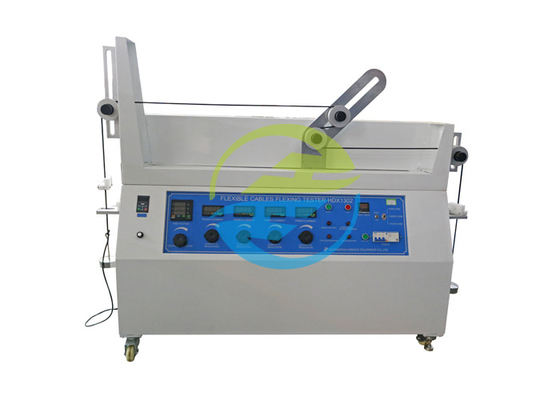

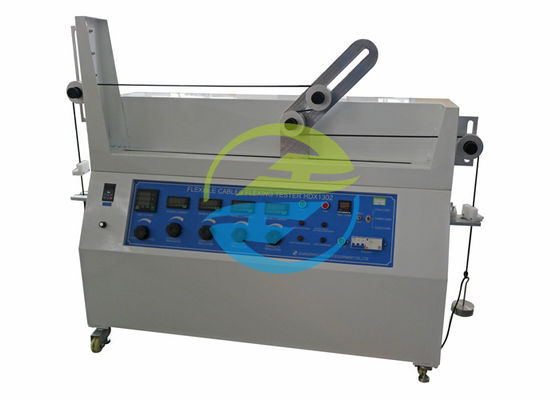

รูปภาพสำหรับอ้างอิง:
