บ้าน ผลิตภัณฑ์เครื่องทดสอบแรงกระแทก

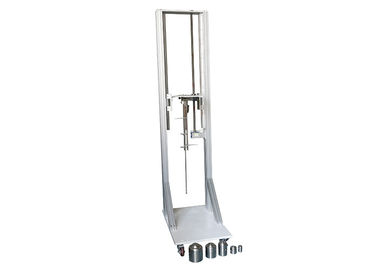

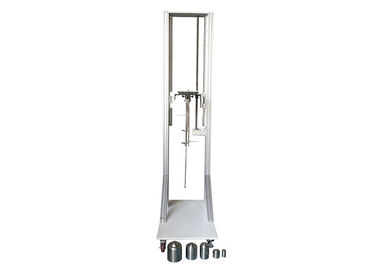

ค้อนทดสอบลูกตุ้มพลังงานสูง 50J

ค้อนทดสอบลูกตุ้มพลังงานสูง 50J

ค้อนทดสอบลูกตุ้มพลังงานสูง 50J
video
ค้อนทดสอบลูกตุ้มพลังงานสูง 50J
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: HongCe
ได้รับการรับรอง: calibration certificate
หมายเลขรุ่น: HC9921A
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiatable
รายละเอียดการบรรจุ: ไม้อัด
เวลาการส่งมอบ: 25 วัน
เงื่อนไขการชำระเงิน: T / T
สามารถในการผลิต: 10 ชุด / เดือน
ติดต่อ
รายละเอียดสินค้า
วัสดุ: เหล็กกล้าไร้สนิม องค์ประกอบผลกระทบ: ตัวเลือก 2,5,10,20,50J
ความสูงลดลง: 200-1200mm มุมลูกตุ้ม: ปรับได้ 0-90 °
ชื่อผลิตภัณฑ์: เครื่องทดสอบค้อนลูกตุ้ม การประกัน: 1 ปี
มาตรฐาน: IEC60068-2-75, IEC62262 การใช้: เครื่องทดสอบแรงกระแทก
แสงสูง:

อุปกรณ์ทดสอบแรงกระแทก

,

เครื่องทดสอบแรงกระแทกลูกตุ้ม

เครื่องทดสอบแรงกระแทกเครื่องทดสอบค้อนลูกตุ้มพลังงานสูงองค์ประกอบผลกระทบสแตนเลส



มาตรฐาน:

IEC60068-2-75 การทดสอบด้านสิ่งแวดล้อม - ส่วนที่ 2: การทดสอบ - การทดสอบเอ๊ะ: การทดสอบค้อนข้อ 5 การทดสอบ Eha: ค้อนลูกตุ้ม, IEC62262 องศาการป้องกันที่มาจากเปลือกหุ้มสำหรับอุปกรณ์ไฟฟ้าจากผลกระทบทางกลภายนอก (รหัส IK)



คำอธิบายมาตรฐาน:

เครื่องทดสอบประกอบด้วยลูกตุ้มหมุนที่ปลายด้านบนในลักษณะที่จะเก็บไว้ในระนาบแนวตั้งแกนของเดือยอยู่ที่ 1,000 มม. เหนือจุดวัดลูกตุ้มประกอบด้วยแขนแข็งในนามและองค์ประกอบที่โดดเด่นซึ่งสอดคล้องกับข้อกำหนดของตารางที่ 1

สำหรับการทดสอบชิ้นงานที่มีน้ำหนักมากมีขนาดใหญ่หรือยากต่อการจัดการอาจใช้ลูกตุ้มแบบพกพาจะต้องเป็นไปตามคำอธิบายข้างต้น แต่เดือยอาจได้รับการแก้ไขโดยตรงบนชิ้นงานหรือบนโครงสร้างที่เคลื่อนย้ายได้ในกรณีนี้ต้องตรวจสอบให้แน่ใจก่อนการทดสอบแกนของลูกตุ้มอยู่ในแนวนอนว่าการยึดมีความแข็งเพียงพอและจุดกระทบอยู่ในระนาบแนวตั้งที่ผ่านแกน

ในทุกกรณีเมื่อปล่อยลูกตุ้มลูกตุ้มจะได้รับอนุญาตให้ตกภายใต้อิทธิพลของแรงโน้มถ่วงเท่านั้น



ใบสมัคร:

ใช้เพื่อทดสอบระดับความแรงของการชนกันทางกลเมื่อเปลือกของอุปกรณ์ไฟฟ้าชนวัตถุภายนอก



ตัวอย่างการทดสอบ:

เปลือกของตู้วัดพลังงานไฟฟ้าแผงควบคุมสายเคเบิลสถานีย่อยและกล่องแยกสายเคเบิลและอุปกรณ์ที่คล้ายกัน



ลักษณะเฉพาะ:

โครงของอุปกรณ์นี้เชื่อมด้วยสแตนเลสโครงสร้างมีขนาดกะทัดรัดและทนทานขายึดสามารถปรับขึ้นลงได้และปรับมุมกระแทกได้ 0-90 °ทำให้ใช้งานเครื่องทดสอบทั้งหมดได้ง่ายอุปกรณ์ดังกล่าวเป็นอุปกรณ์กระทบลูกตุ้มพลังงานสูงสำหรับ 2J ขึ้นไป



พารามิเตอร์:

มุมก้านลูกตุ้ม ปรับได้ 0-90 °แสดงสเกล
ความยาวก้านลูกตุ้ม

1000 มม.

φ9ใช้สำหรับ 1J และ 2J, φ15.9ใช้สำหรับ 5J, 10J, 20J และ 50J

องค์ประกอบผลกระทบ 2J, 5J, 10J, 20J, 50J
ความสูงของผลกระทบ ปรับได้ 200 มม. ~ 1200 มม




พลังงานกระแทกตารางมวลและความสูงที่เท่ากัน:

พลังงาน / J 2 5 10 20 50
มวลเทียบเท่ากก. (± 2%) 0.5 1.7 5 5 10
ความสูงของการตก mm ± 1% 400 300 200 400 500




ความสัมพันธ์ระหว่างรหัส IK และตารางพลังงานผลกระทบ:

รหัส IK IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
พลังงานกระแทก / J * 0.14 0.2 0.35 0.5 0.7 1 2 5 10 20





หลักการทางกล:

อุปกรณ์นี้ได้รับการออกแบบและผลิตตามมาตรฐาน IEC 60068-2-75 ปลายด้านหน้าของแกนลูกตุ้มเชื่อมต่อกับชิ้นส่วนที่โดดเด่นปรับก้านลูกตุ้มให้มีความสูงระดับหนึ่งแล้วปล่อยจากนั้นก้านลูกตุ้มจะแกว่งอย่างอิสระเพื่อส่งผลกระทบต่อการทดสอบ พื้นผิวตัวอย่างภายในพื้นที่กำหนดองค์ประกอบที่โดดเด่นของมวลเทียบเท่าที่แตกต่างกันจะสอดคล้องกับพลังงานที่แตกต่างกันและใช้กับการทดสอบความแข็งแรงของตัวเครื่อง

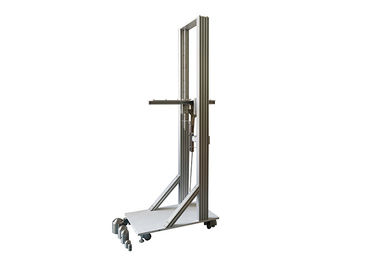

ค้อนทดสอบลูกตุ้มพลังงานสูง 50J 0ค้อนทดสอบลูกตุ้มพลังงานสูง 50J 1
