IEC62560 ข้อ 15 วงจรรูปที่ 8 อุปกรณ์ทดสอบแสงสำหรับหลอดไฟไม่หรี่แสงได้

IEC62560 ข้อ 15 วงจรทดสอบ รูปที่ 8 สำหรับการทดสอบหลอดที่ไม่สามารถหรี่แสงได้

การแนะนำสินค้า

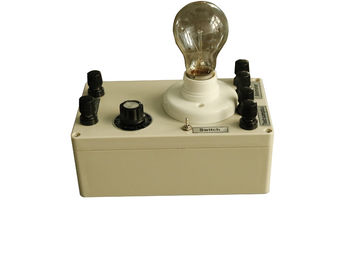

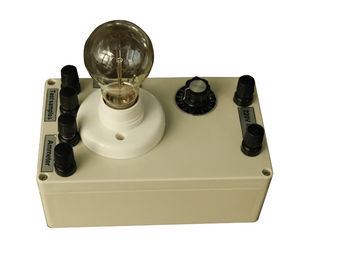

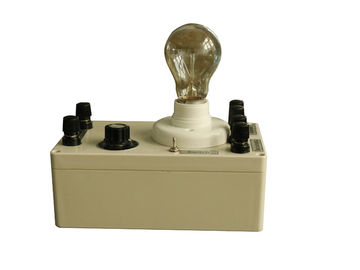

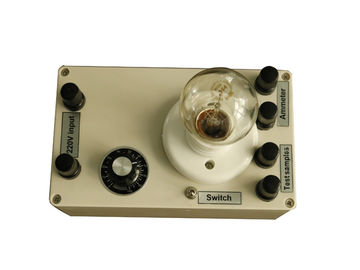

วงจรทดสอบสำหรับทดสอบหลอดไฟแบบไม่หรี่แสงนั้นผลิตขึ้นตาม IEC62560 ข้อ 15 รูปที่ 8

คำอธิบายมาตรฐาน:

15.การทำงานผิดปกติ

หลอดไฟแบบบัลลาสต์ในตัวต้องไม่ก่อให้เกิดอันตรายภายใต้สภาวะการทำงานที่ผิดปกติ

หลอดไฟแบบบัลลาสต์ในตัวจะต้องสร้างขึ้นเพื่อให้เป็นผลจากการทำงานที่ผิดปกติหรือประมาทเลินเล่อ ความเสี่ยงของการเกิดไฟไหม้และความเสียหายทางกลทำให้ความปลอดภัยในการป้องกันไฟฟ้าช็อตลดลง

จะต้องทดสอบการใช้หลอดไฟบัลลาสต์แบบปรับหรี่แสงได้เองบนเส้นผ่านศูนย์กลางหรือสวิตช์อิเล็กทรอนิกส์ในกรณีที่การทำงานผิดปกติที่อาจเกิดขึ้นได้

กระบวนการทดสอบ :

ทดสอบหลอดไม่หรี่แสงได้ในวงจรทดสอบดังรูปที่ 8

กำหนดการตั้งค่า R1 และ S1 ที่ I rms สูงสุดเกิดขึ้น

ทดสอบในสถานการณ์นี้ และถ้าหลอดไฟไม่ทำงานแบบพาสซีฟภายใน 60 นาที ให้ทำการทดสอบซ้ำที่ค่า I rms ที่ต่ำกว่า 10% ค่า I rms ที่ต่ำกว่าจะต้องตั้งค่าในทิศทางความต้านทานโพเทนชิออมิเตอร์ที่ลดลง

ทำซ้ำขั้นตอนนี้จนกว่าจะมีการทำงานที่เสถียรเป็นเวลาอย่างน้อย 60 นาที

ใช้งานหลอดไฟ fpr 8H ที่ระดับการหรี่แสงที่ยากที่สุดด้านบน (การปรับโพเทนชิออมิเตอร์)

การปฏิบัติตาม

การปฏิบัติตามข้อกำหนดได้รับการตรวจสอบโดยการใช้ตัวอย่างที่เผาไหม้โดยไม่เสียค่าใช้จ่าย ตำแหน่งเปิดฝาแนวตั้ง หรือในตำแหน่งการเผาไหม้ที่ระบุไว้บนบรรจุภัณฑ์ที่อุณหภูมิห้องและที่แรงดันไฟฟ้าที่กำหนด

ในกรณีที่มีการประกาศพิสัยแรงดันไฟ ให้ทำการทดสอบที่แรงดันไฟเฉลี่ยของพิสัยที่ประกาศไว้

ในกรณีของแรงดันไฟฟ้าอื่น ให้ทำการทดสอบแยกกันสำหรับแรงดันไฟฟ้าที่กำหนดแต่ละแรงดันไฟฟ้า

ในระหว่างการทดสอบนี้ หลอดไฟจะต้องไม่ติดไฟ หรือก่อให้เกิดก๊าซไวไฟ และส่วนที่มีไฟฟ้าจะต้องไม่สามารถเข้าถึงได้ด้วยนิ้วทดสอบมาตรฐาน

สังเกต

1. กรุณาอย่าทำให้รูปร่างของเครื่องเสียหาย (เช่น รอยขีดข่วน การดัด ฯลฯ)

2. ป้องกันจากฝุ่นละอองและความชื้นเพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่ส่งผลต่อความถูกต้องของมิติ
