รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | IEC60669 | ตัวอย่างทดสอบ: | สวิทช์หลอดไฟแบบ Ballasted |
|---|---|---|---|
| ควบคุม: | ควบคุม PLC | สถานี: | 3 สถานี |
| ทดสอบจังหวะ: | 0.1 ~ 100mm | ทดสอบความเร็ว: | 0.1 ~ 200mm / s |
| แสงสูง: | อุปกรณ์การทดสอบแสงการทดสอบโคมไฟ,luminaire testing |
||
IEC60669-1 สวิทช์หลอดไฟอับเฉาตนเองการควบคุม PLC ทำลายความจุอัตโนมัติทดสอบความอดทน
การแนะนำสินค้า :
อุปกรณ์นี้เหมาะสำหรับการทำลายกำลังการผลิตและการทดสอบอายุการใช้งานปกติของสวิทช์สำหรับโหลดหลอดไฟแบบบัลลาสต์ด้วยตนเอง สวิทช์ที่มีไว้สำหรับโหลด ของ หลอดบัลลาสต์ด้วยตนเอง (SBL) จะต้องทนต่อโดยไม่มีการสึกหรอมากเกินไปหรือเป็นอันตรายอื่น ๆ ความเครียดทางไฟฟ้าและความร้อนที่เกิดขึ้นเมื่อควบคุมวงจรหลอดบัลลาสต์ด้วยตนเอง เมื่อต้องการตรวจสอบว่าสวิตช์มีการเกิดขึ้นอย่างต่อเนื่องหรือไม่เกิดการเชื่อมของหน้าสัมผัสปรากฏการณ์การยึดเกาะของผู้ติดต่อหรือการปิดระยะยาวหรือปรากฏการณ์การขาดการเชื่อมต่อเพื่อทดสอบว่าการสึกหรอมากเกินไปหรือผลกระทบที่เป็นอันตรายอื่น ๆ
ระบบนี้ออกแบบและผลิตตามมาตรฐาน IEC60669-1: 2017 ข้อ 19.3 และ IEC60669-2-1: 2015 ข้อ 19.109 มันเป็นระบบทดสอบอัตโนมัติเต็มรูปแบบโดยอิงจากค่า readabil ity ของสวิตช์ที่มีแรงดันไฟฟ้า 250 โวลต์รวมถึงระบบควบคุมอุตสาหกรรมอัจฉริยะ (ออสซิลโลสโคปในตัว) เครื่องทดสอบความทนทานของสวิตช์และกล่องโหลดหลอดไฟแบบบัลลาสต์ (สวิตช์ที่มีแรงดันไฟฟ้าสูงสุดที่ 130V จะต้องกำหนดค่าแยกต่างหากพร้อมกล่องโหลดหลอดไฟแบบบัลลาสต์แบบฝังตัว)
คุณสมบัติผลิตภัณฑ์:

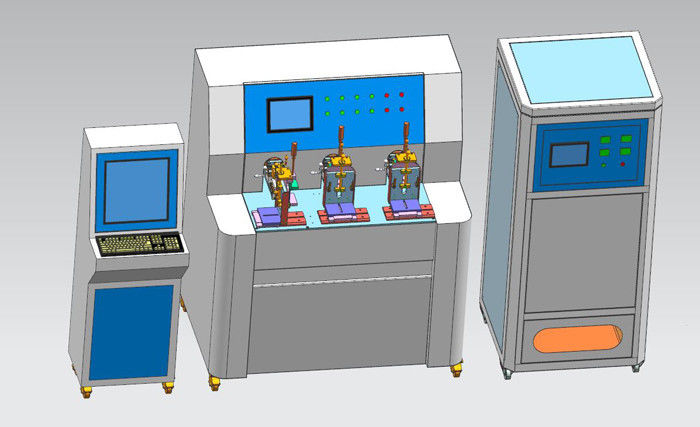

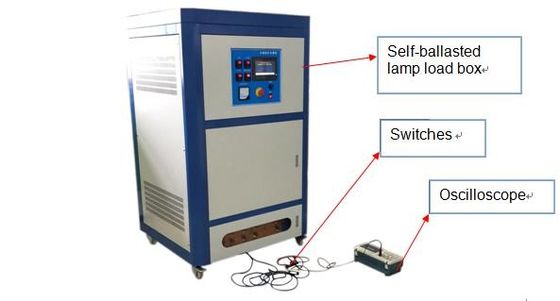

1. ระบบประกอบด้วยระบบควบคุมอุตสาหกรรมอัจฉริยะเครื่องทดสอบความทนทานของสวิตช์และกล่องโหลดหลอดไฟแบบบัลลาสต์ ในหมู่พวกเขาทดสอบชีวิตสวิตช์และกล่องโหลดหลอดไฟบัลลาสต์ตนเองสามารถใช้แยกต่างหาก

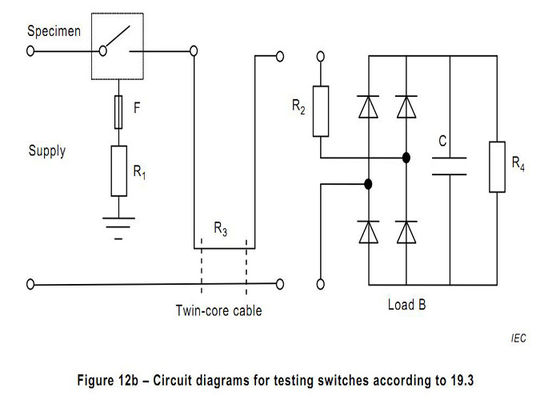

2. ระบบควบคุมอุตสาหกรรมอัจฉริยะส่วนใหญ่ใช้สำหรับ IEC60669-1: 2017 ข้อ 19.3 ออสซิลโลสโคปในตัวเมื่อสวิตช์ไฟ LED เปิดอยู่จะสามารถรวบรวมแรงดันไฟฟ้ากระแสสูงสุดค่าสูงสุดของกระแสไฟฟ้าในปัจจุบัน t ของวงจรนี้และสามารถส่งสัญญาณรูปคลื่นในปัจจุบัน และผ่านการคำนวณระบบเปรียบเทียบกับข้อมูลมาตรฐานทำการตัดสินใจที่มีคุณสมบัติหรือไม่มีเงื่อนไข
3. เครื่องทดสอบอายุการใช้งานสวิตช์ประกอบด้วยกลไกเชิงเส้นอิสระสามแบบและระบบควบคุมไฟฟ้า มันสามารถใช้ในการทดสอบการผลิตและความสามารถในการเบรกของสวิตช์เชิงเส้น (ปุ่มโยกประเภทเรือสลับ) และการทดสอบการทำงานปกติ เครื่องขับเคลื่อนด้วยเซอร์โวมอเตอร์และควบคุมโดย PLC มันสามารถตั้งค่าเวลาทดสอบความเร็วการทดสอบ 'เปิด' รอบระยะเวลา (25 + 5 0%) ระยะเวลา 'ปิด' (750 -5%) เวลาและจังหวะการทดสอบ ด้วยพอร์ตการเชื่อมต่อโหลดโหลดทดสอบที่แตกต่างกันสามารถเชื่อมต่อได้ตามต้องการเช่นโหลดหลอดไส้หลอดทังสเตน, โหลดหลอดบัลลาสต์ภายนอก, โหลดทีวี, โหลดอุปนัย, โหลด capacitive, โหลดมอเตอร์และอื่น ๆ
4. โหลดโหลดล็อกตนเองได้รับการตั้งค่าไว้ล่วงหน้าด้วยเงื่อนไขการโหลดมาตรฐานก่อนการจัดส่ง ตราบใดที่แรงดันทดสอบถูกปรับเป็น 250V ~ ผู้ปฏิบัติงานกดปุ่มสวิทช์ที่มีอัตรากระแสเดียวกับสวิทช์ที่จะทดสอบและกำลังไฟที่ได้รับการจัดรูปแบบอิมพัลส์อิมพัลส์ มาตรฐาน. เครื่องทั้งหมดมี 3 ช่องสัญญาณสำหรับสวิตช์ที่มีแรงดันไฟฟ้า 250V ซึ่งสองช่องคือ 250W (IEC60669-1: 2017 ข้อ 19.3) และช่องอื่น ๆ คือ 400W (IEC60669-2-1: 2015 ข้อ 19.109) . โหลดโหลดบัลลาสต์ตนเองนี้มีโหมดการสอบเทียบและพอร์ตการสอบเทียบโดยเฉพาะในตัวแผ่นปิด 90 องศาเชื่อมต่อกับระบบควบคุมอุตสาหกรรมสามารถส่งสัญญาณรูปคลื่นได้ฉันค่ากระแส สูงสุด และค่าพลังงาน 2 ตันสอดคล้องตามข้อกำหนดการสอบเทียบมาตรฐานสำหรับอุปกรณ์ .
พารามิเตอร์ทางเทคนิค:
| สิ่งของ | เนื้อหา |
| อำนาจ | เฟสเดียวพร้อมกราวด์ AC220V ± 5% / 50Hz |
| ระบบควบคุมอุตสาหกรรมอัจฉริยะ | IPC: IPC-810E ซอฟต์แวร์การกำหนดค่า: E5 Oscilloscope: Tektronix หรือ Agilent โมดูลการได้มา: หลายอย่าง WDH = 600 * 500 * 1450mm, การพ่นผงไฟฟ้าสถิต |
| สลับทดสอบความอดทน | สถานี: 3 สถานีทดสอบอิสระ ระบบควบคุม: หน้าจอสัมผัสสี LCD ขนาด 7 นิ้ว + PLC + เซอร์โวมอเตอร์มีอินเตอร์เฟสการสื่อสารที่สะดวกสำหรับการใช้งานออนไลน์หรือการสื่อสารกับอุปกรณ์อื่น ๆ (เช่นโหลดต่างๆ) ทำให้สามารถรวบรวมข้อมูลและสถิติได้ ทดสอบจังหวะ: 0.1 ～ 100 มม. สามารถตั้งค่าได้ ความเร็วในการทดสอบ: 0.1 ～ 200mm / s สามารถตั้งไว้ล่วงหน้า เวลาเปิด / ปิด: รอบระยะเวลา 'เปิด' จะเป็น (25 + 5 0)% ของรอบทั้งหมดและระยะเวลา 'ปิด' (750 -5)%, 0.1 ถึง 99.9 สามารถตั้งค่าล่วงหน้าได้ อัตราการทำงาน: 3 - 40 ครั้งสามารถตั้งค่าที่เกี่ยวข้องกับจังหวะการทดสอบความเร็วการทดสอบและการตั้งค่าเวลาเปิด / ปิด การตรวจจับสัญญาณเตือน: วงจรการตรวจจับในตัวเมื่อผลิตภัณฑ์ถูกตรวจพบว่าไม่มีคุณสมบัติมีการเตือนด้วยเสียงและภาพและมีการแจ้งข้อความ: 1. เมื่อสวิตช์ถูกผูกมัดการนำอย่างต่อเนื่องเกิดขึ้น; 2. เมื่อไฟฟ้าช็อตไหม้มันไม่สามารถเชื่อมต่อได้ 3. เมื่อการนับมาถึง พอร์ตการเชื่อมต่อโหลด: โหลดการทดสอบที่แตกต่างกันสามารถเชื่อมต่อได้ตามต้องการเช่นโหลดหลอดไส้ทังสเตน, โหลดหลอดบัลลาสต์ภายนอก, โหลดทีวี, โหลดอุปนัย, โหลด capacitive, โหลดมอเตอร์และอื่น ๆ ขนาด: W1250mm × D650mm × H1150mm; น้ำหนัก: 100kg |

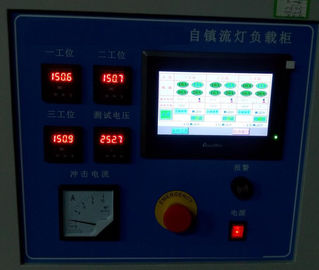

| กล่องโหลดหลอดไฟแบบบัลลาสต์ | ค่าแรงดันไฟฟ้าดิจิตอล: ช่วง 0 ~ 300V, ความแม่นยำ 0.5, ค่าพลังงานดิจิตอล: 0 ~ 9KW แม่นยำ 0.5 ช่องสัญญาณออก: 3 ช่องสัญญาณ (สองช่องสัญญาณคือ 250W และอีกช่องสัญญาณ 400W) สวิตช์แรงดันไฟฟ้า: 250V ~ แรงดันไฟฟ้าอินพุตสามารถปรับได้พารามิเตอร์การทำงานทั้งหมดตั้งไว้ที่ 250V ~ รวมทั้ง W, I สูงสุด , I 2 t และรูปคลื่นกระแสที่ไหลเข้า จัดอันดับปัจจุบัน 10A, 13A, 16A, 20A สี่ตัวเลือก อุปกรณ์แต่ละชิ้นมีอุปกรณ์ควบคุมการปิด (หน้าจอสัมผัสเลือกฟังก์ชั่น "การสอบเทียบ") แต่ละครั้งอยู่ในการนำมุม 90 องศาฟังก์ชั่นนี้สามารถใช้สำหรับการสอบเทียบอุปกรณ์เบื้องต้นและการตรวจสอบการวัด ด้วยฟังก์ชั่นการป้องกันการเปิดยาว / ปิดยาวเวลาในการป้องกันของ 1 ~ 99S สามารถตั้งไว้ล่วงหน้าป้องกันการปิดระบบเตือนภัย |
| ใช้สภาพแวดล้อม | อุณหภูมิ 5 ~ 40 ° C ความชื้นสัมพัทธ์ 20 ~ 90% RH ความดันบรรยากาศ 80 ~ 106kpa ไม่มีการสั่นสะเทือนรุนแรงไม่มีการรบกวนทางแม่เหล็กไฟฟ้าไม่มีฝุ่นก๊าซกัดกร่อนการกระจายความร้อนที่ดี |
