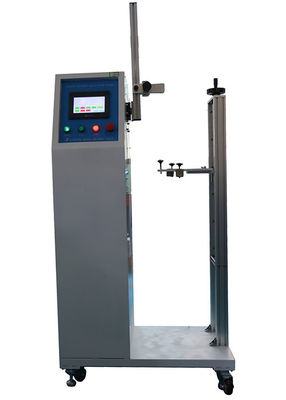

การเปลี่ยนแปลงลักษณะของโคมไฟอุปกรณ์ทดสอบอุปกรณ์ปรับแสง IEC60598-1 R500mm

การเปลี่ยนแปลงลักษณะของโคมไฟอุปกรณ์ทดสอบอุปกรณ์ปรับแสง IEC60598-1 R500mm

ข้อมูลผลิตภัณฑ์:

อุปกรณ์นี้ใช้สำหรับตรวจจับอุปกรณ์การปรับและยืนยันตาม IEC60598-1 ข้อ 4.14.3
อุปกรณ์ปรับแต่งที่มาพร้อมกับสายเคเบิลหรือสายไฟที่เหมาะสมจะต้องดำเนินการตามตารางต่อไปนี้ วัฏจักรของการดำเนินการคือการเคลื่อนไหวจากระยะไกลสุดขั้วหนึ่งไปอีกช่วงหนึ่งและกลับสู่ตำแหน่งเริ่มต้น อัตราการเคลื่อนไหวจะต้องไม่ทำให้อุปกรณ์ร้อนขึ้นและจะต้องไม่เกิน 600 รอบต่อชั่วโมง
สำหรับการปรับอุปกรณ์ที่ประกอบด้วยหลอดยืดหยุ่นช่วงของการปรับสำหรับการทดสอบนี้โดยปกติคือ 135 °ทั้งสองทิศทางจากแนวตั้ง อย่างไรก็ตามหากการปรับนี้ไม่สามารถทำได้โดยไม่ใช้แรงที่ไม่สมเหตุสมผลหลอดที่ยืดหยุ่นจะโค้งงอตามตำแหน่งที่มันจะยังคงอยู่เท่านั้น

พารามิเตอร์ทางเทคนิค:

1. สามารถตั้งค่าอัตราการทดสอบได้ตั้งแต่ 0.1 ถึง 10 ครั้ง / นาที

2. สามารถตั้งค่ามุมดัดช่วงการแกว่งของเส้นแนวตั้งทั้งสองด้าน

0-180 °

3. ความสูงศูนย์การหมุน: 1200 มม.

4. รัศมีสูงสุดของการหมุนของลูกตุ้ม: R500mm

5. จังหวะการยืดสูงสุด: 0-650 มม.

6. มุมการกระทำของการหมุน: 0-360 °

7. รอบการทดสอบสามารถตั้งค่าจำนวนรอบช่วง 1-999999

8. การแข่งขันสามารถตอบสนองความหลากหลายของตัวอย่างภายในช่วงความต้องการการทดสอบมาตรฐาน

9. มอเตอร์ไดรฟ์: เซอร์โวมอเตอร์

10. ตัวควบคุม: Mitsubishi PLC

11. HMI: อินเตอร์เฟซหน้าจอสัมผัส

12. อินเทอร์เฟซภาษาอังกฤษทั้งหมด Guided ใช้งานง่าย

13. โหลด: ด้วยเทอร์มินัลเชื่อมต่อภายนอกเพื่อโหลด (โหลดเป็นตัวเลือกค่าใช้จ่ายเพิ่มเติม)

ข้อมูลมาตรฐาน:

4.11.6 ระบบหน้าสัมผัสแบบกลไกเชิงกลจะต้องทนต่อแรงดันไฟฟ้าที่เกิดขึ้นในการใช้งานปกติ

การทดสอบให้ทำโดยการทดสอบระบบการสัมผัสทางกลด้วยไฟฟ้าถึง 100 ครั้งด้วยความเร็วซึ่งสอดคล้องกับการใช้งานจริง

ติดต่อ). การทดสอบทำด้วย ac ที่แรงดันไฟฟ้าที่กำหนดและกระแสการทดสอบจะต้อง 1,25 เท่าของพิกัดกระแสของระบบสัมผัส ตัวประกอบกำลังไฟฟ้าของโหลดจะอยู่ที่ประมาณ 0,6 เว้นแต่ว่ากระแสที่ได้รับการจัดอันดับแตกต่างกันจะถูกทำเครื่องหมายไว้สำหรับโหลดตัวต้านทานซึ่งในกรณีนี้ปัจจัยกำลังไฟของโหลดจะมีความเป็นเอกภาพ

ในกรณีที่โคมไฟถูกทำเครื่องหมายสำหรับทั้งตัวต้านทานและโหลดแบบอุปนัยมันจะต้องได้รับการทดสอบที่ปัจจัยอำนาจของความเป็นเอกภาพและ 0,6

ก่อนและหลังการทดสอบระบบหน้าสัมผัสทางกลแบบกลไกจะถูกโหลดด้วยกระแสไฟสูงสุดถึง 1,5 เท่าและแรงดันตกคร่อมแต่ละหน้าสัมผัสจะต้องไม่เกิน 50 mV

หลังจากเสร็จสิ้นการทดสอบเหล่านี้แล้วระบบหน้าสัมผัสเครื่องกลจะต้องทนต่อการทดสอบความแข็งแรงทางไฟฟ้าตามข้อ 10.2

หลังจากการทดสอบตัวอย่างจะแสดง:

- ไม่มีการสึกหรอที่ทำให้การใช้งานลดลง

- ไม่มีการเสื่อมสภาพของเปลือกหรือสิ่งกีดขวาง

- ไม่มีการคลายการเชื่อมต่อไฟฟ้าหรือกลไก

สำหรับระบบหน้าสัมผัสทางกลแบบไฟฟ้าการทดสอบทางกลของ 4.14.3 จะดำเนินการพร้อมกันกับการทดสอบทางไฟฟ้านี้

ทดสอบการปรับอุปกรณ์:
