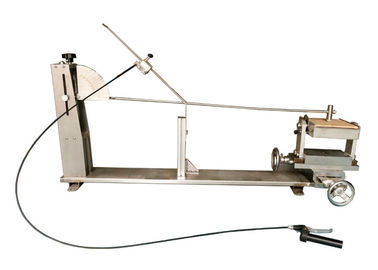

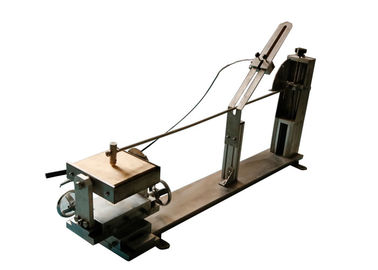

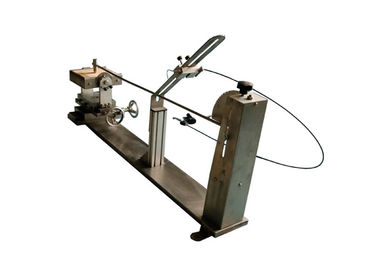

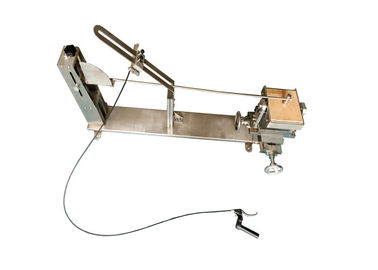

เครื่องทดสอบแรงกระแทกของท่อเหล็กขนาด 9 มม. ขนาด 9 มม

เครื่องทดสอบแรงกระแทกพลังงานต่ำลูกตุ้มค้อนอุปกรณ์ทดสอบ 9 มิลลิเมตรท่อเหล็กคู่มือการใช้งานปล่อยลูกตุ้ม 1000 มิลลิเมตร

มาตรฐาน:

IEC60068-2-75 Environmental testing –Part 2: Tests – Test Eh: Hammer tests clause 5 Test Eha: Pendulum hammer; IEC60068-2-75 การทดสอบด้านสิ่งแวดล้อม - ส่วนที่ 2: การทดสอบ - ทดสอบ Eh: การทดสอบค้อนข้อ 5 การทดสอบ Eha: ค้อนลูกตุ้ม; IEC 60884-1 'Plugs and socket-outlets for household and similar purposes – Part 1: General requirements' clause 24.1, figure 22-26 IEC 60884-1 'ปลั๊กและเต้ารับสำหรับบ้านและจุดประสงค์ที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป' ข้อ 24.1 รูปที่ 22-26

คำอธิบายมาตรฐาน:

The test apparatus consists basically of a pendulum rotating at its upper end in such a way as to be kept in a vertical plane. เครื่องมือทดสอบประกอบด้วยลูกตุ้มหมุนที่ปลายด้านบนของมันในลักษณะที่จะถูกเก็บไว้ในระนาบแนวตั้ง The axis of the pivot is at 1 000 mm above the measuring point. แกนของเดือยหมุนอยู่ที่ 1 000 มม. เหนือจุดวัด The pendulum is composed of a nominally rigid arm and of a striking element complying with the requirements of table 1 . ลูกตุ้มประกอบด้วยแขนที่แข็งและมีองค์ประกอบที่โดดเด่นซึ่งเป็นไปตามข้อกำหนดของตารางที่ 1

For testing heavy, voluminous or difficult to handle specimens, a portable pendulum may be used. สำหรับการทดสอบที่หนักหน่วงมากมายหรือยากที่จะจัดการกับตัวอย่างอาจใช้ลูกตุ้มแบบพกพา It shall comply with the above description but its pivot may be fixed directly on the specimen or on a movable structure. มันจะต้องสอดคล้องกับคำอธิบายข้างต้น แต่สาระสำคัญของมันอาจได้รับการแก้ไขโดยตรงบนตัวอย่างหรือบนโครงสร้างที่สามารถเคลื่อนย้าย In this case, it shall be ensured that, before the tests, the axis of the pendulum is horizontal, that its fixing is sufficiently rigid, and that the impact point is in the vertical plane passing through the axis. ในกรณีนี้มันจะต้องแน่ใจว่าก่อนการทดสอบแกนของลูกตุ้มอยู่ในแนวนอนว่าการยึดติดของมันนั้นแข็งพอและจุดกระแทกอยู่ในระนาบแนวตั้งที่ผ่านแกน

ในทุกกรณีเมื่อปล่อยลูกตุ้มมันจะได้รับอนุญาตให้ตกอยู่ภายใต้อิทธิพลของแรงโน้มถ่วงเท่านั้น

เครื่องทดสอบสำหรับความรุนแรงไม่เกิน 1 J

The striking element comprises a steel body with a polyamide insert having a hemispherical face. องค์ประกอบที่โดดเด่นประกอบด้วยตัวเรือนเหล็กพร้อมตัวเสียบโพลีอะไมด์ซึ่งมีใบหน้าครึ่งซีก Its combined mass is 200 g (1 50 g) ± 1 g so that the equivalent mass complies with Table 1 . มวลรวมของมันคือ 200 กรัม (1 50 กรัม) ± 1 กรัมเพื่อให้มวลที่เทียบเท่าเป็นไปตามตารางที่ 1 Annex D gives an example of a test apparatus. ภาคผนวก D ให้ตัวอย่างของอุปกรณ์ทดสอบ

Figure D.1 shows an example of a pendulum hammer test apparatus for energies not exceeding 1 J. The striking element complies with 5.2.2 and Figure D.2. รูปที่ D.1 แสดงตัวอย่างของอุปกรณ์ทดสอบค้อนลูกตุ้มสำหรับพลังงานไม่เกิน 1 J องค์ประกอบที่โดดเด่นเป็นไปตาม 5.2.2 และรูปที่ D.2 The arm is a steel tube with an external diameter of 9 mm (nominal), and a wall thickness of 0,5 mm (nominal). แขนเป็นท่อเหล็กที่มีเส้นผ่านศูนย์กลางภายนอก 9 มม. (เล็กน้อย) และความหนาของผนัง 0,5 มม. (เล็กน้อย)

The specimens are mounted on a sheet of plywood 8 mm thick and 1 75 mm square, preferably according to ISO 1 098, secured at its top and bottom edges to a rigid bracket, which is part of the mounting fixture, as shown as an example in Figure D.3. ชิ้นงานจะถูกติดตั้งบนแผ่นไม้อัด 8 มม. หนาและ 1 75 มม. สแควร์โดยเฉพาะอย่างยิ่งตามมาตรฐาน ISO 1 098, รักษาความปลอดภัยที่ขอบด้านบนและด้านล่างของมันเพื่อยึดแข็งซึ่งเป็นส่วนหนึ่งของการติดตั้งดังแสดงในตัวอย่าง ในรูป D.3 The mounting fixture has a mass of 1 0 kg ± 1 kg and is mounted on a rigid frame by means of pivots. ฟิกซ์เจอร์ติดตั้งมีมวล 1 0 กก. ± 1 กก. และติดตั้งบนเฟรมแข็งโดยวิธีการหมุน The frame is itself fixed to a solid wall. ตัวเฟรมนั้นยึดติดกับผนังทึบ

การออกแบบของการติดตั้งเป็นเช่นนั้น

a) สามารถวางชิ้นงานทดสอบเพื่อให้จุดกระแทกอยู่ในระนาบแนวดิ่งผ่านแกนของลูกตุ้มเดือย

b) ชิ้นงานสามารถเคลื่อนย้ายในแนวนอนและหมุนเป็นแนวตั้งฉากกับพื้นผิวของไม้อัด

c) ไม้อัดสามารถเปิดเกี่ยวกับแกนแนวตั้ง

The specimens are mounted on the plywood as in normal service. ชิ้นงานติดตั้งบนไม้อัดตามปกติ Where it is not possible to mount the specimen directly on the plywood, a suitable adapter should be prescribed by the relevant specification. ในกรณีที่ไม่สามารถติดตั้งชิ้นงานทดสอบโดยตรงบนไม้อัดได้ควรกำหนดอะแดปเตอร์ที่เหมาะสมตามข้อกำหนดที่เกี่ยวข้อง An example of an adapter for flush-type switches is shown in Figure D.4, and an example of an adapter for lamp holders is shown in Figure D.5. ตัวอย่างของอะแดปเตอร์สำหรับสวิตช์ชนิดฟลัชแสดงในรูปที่ D.4 และตัวอย่างของอะแดปเตอร์สำหรับตัวยึดหลอดไฟแสดงในรูปที่ D.5

การประยุกต์ใช้:

อุปกรณ์นี้เหมาะสำหรับการทดสอบความแข็งแรงทางกลกับปลั๊กและซ็อกเก็ตช่องติดตั้งชนิดพื้นผิวต่อมสกรูฝาปิดต่อมสวิตช์และอุปกรณ์ไฟฟ้าอื่น ๆ สำหรับใช้ในครัวเรือนและเพื่อวัตถุประสงค์ที่คล้ายคลึงกัน

ตัวอย่างทดสอบ:

ปลั๊กและเต้ารับเต้าเสียบกล่องติดตั้งชนิดพื้นผิวต่อมสกรูฝาปิดต่อมสวิตช์และอุปกรณ์ไฟฟ้าอื่น ๆ

ลักษณะเฉพาะ:

The mounting bracket can be moved up and down, left and right moving, and the impact angle can be adjusted. ตัวยึดสำหรับติดตั้งสามารถเลื่อนขึ้นและลง, เลื่อนไปทางซ้ายและขวาและปรับมุมกระแทกได้ The device is a low energy pendulum impact device for 2J and below. อุปกรณ์ดังกล่าวเป็นอุปกรณ์กระแทกลูกตุ้มพลังงานต่ำสำหรับ 2J และต่ำกว่า

พารามิเตอร์:

1. Pendulum: Length: 1000mm; 1. ลูกตุ้ม: ความยาว: 1,000 มม.; external diameter: 9mm; เส้นผ่าศูนย์กลางภายนอก: 9 มม.; steel pipe wall thickness: 0.5mm; ความหนาของผนังท่อเหล็ก: 0.5 มม.; material: steel; วัสดุ: เหล็ก; weight: 100±1g น้ำหนัก: 100 ± 1 กรัม

2. Mounting bracket: weight: 10±1 kg; 2. ตัวยึด: น้ำหนัก: 10 ± 1 กก. it is well-set and the Horizontal direction and the vertical direction can be adjusted. มันเป็นชุดที่ดีและทิศทางแนวนอนและทิศทางแนวตั้งสามารถปรับได้ The whole bracket can be rotated 90°through the rotation axis. วงเล็บทั้งหมดสามารถหมุนได้ 90 °ผ่านแกนหมุน

3. องค์ประกอบที่โดดเด่น: 150 กรัมมวลเทียบเท่า 200 กรัม. (องค์ประกอบที่โดดเด่น 200 กรัมสำหรับตัวเลือก)

4. ความสูงของตารางตก
