รายละเอียดสินค้า:
การชำระเงิน:
|
| ทดสอบผลิตภัณฑ์: | เครื่องกรองแบบแห้ง | ห้องสูญญากาศจำนวน: | 2 |
|---|---|---|---|
| Tracer Gas: | ฮีเลียม | อัตราการรั่วไหล: | <1.5g / ปี |
| รอบทดสอบ: | 120 ห้อง / ชั่วโมง | ||
| แสงสูง: | helium leak detection,helium leak testing |
||
ระบบสุญญากาศสูญญากาศฮีลาฮี่ 2 เครื่องสำหรับเครื่องกรองแบบแห้ง
ระบบทดสอบการรั่วไหลของฮีเลียมนี้ได้รับการออกแบบตามหลักการพื้นฐานของการตรวจจับการรั่วของฮีเลียมฮีเลียมเป็นก๊าซที่ใช้ในการตรวจจับฮีเลียมถูกบรรจุเข้าไปในชิ้นงานในห้องสุญญากาศและเครื่องตรวจจับการรั่วของฮีเลียมสามารถตรวจวัดการรั่วไหลของก๊าซฮีเลียมได้อย่างแม่นยำและรวดเร็ว ชิ้นงาน
พารามิเตอร์ทางเทคนิค
| ชื่อผลิตภัณฑ์ | เครื่องกรองแบบแห้ง |
| ขนาดห้องสุญญากาศ | L 700 มม. * กว้าง 450 มม. * 230 มม |
| ปริมาณหอพลาสมา | 2 |
| แก๊สความดันสูงสำหรับการรั่วไหลโดยรวม | 4 Mpa (ปรับลดลงได้) |
| Tracer Gas | ฮีเลียม |
| ปฏิเสธจุด | อัตราการรั่วไหล <1.5g / year |
| ความดันของฮีเลียมสำหรับการระบุการรั่วไหล | 3.6Mpa (ปรับลดลงได้) |
| รอบการทดสอบ | 120 ห้อง / ชั่วโมง |

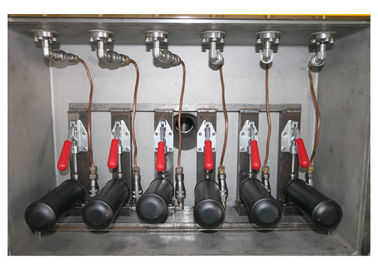

ท่อสูญญากาศปิดผนึกและข้อต่อ
(1) ห้องแต่ละห้องมีท่อระบายและบรรจุสาร 6 ชิ้น (รวม 3 ชุดข้อต่อ)
(2) แต่ละท่อจะถูกควบคุมแยกกัน
คำอธิบายกระบวนการทำงาน:

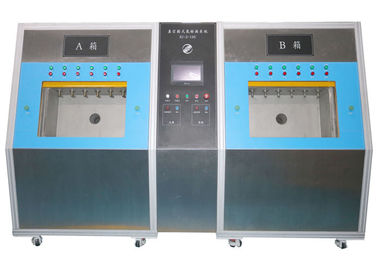

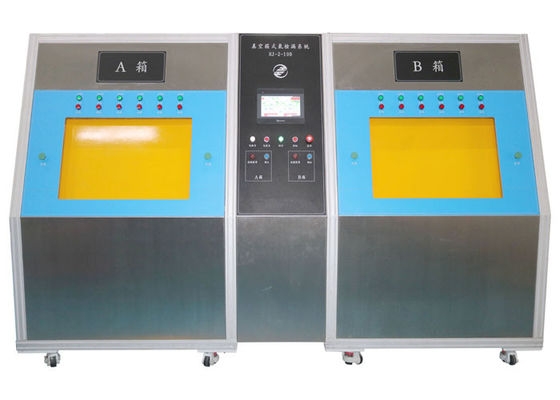

ระบบนี้มีห้องสุญญากาศ 2 เครื่องเชื่อมต่อกับห้องทำงาน 2 ห้องผู้ประกอบการวางผลิตภัณฑ์ไว้ในห้องสุญญากาศและเชื่อมต่อกับข้อต่ออย่างรวดเร็วหลังจากนั้นกดปุ่มปิดประตูเพื่อปิดประตูวงจรการตรวจจับจะเริ่มขึ้น มีตัวป้องกันตะแกรงที่ทั้งสองด้านของประตูสูญญากาศเมื่อผู้ประกอบการปิดประตูโปรดตรวจสอบให้แน่ใจว่าไม่มีวัตถุในบริเวณประตูมีผลต่อการเคลื่อนไหวของประตู
เมื่อประตูห้องหนึ่งถูกปิดวงจรการตรวจจับของห้องนี้จะเริ่มขึ้น ณ จุดนี้ผู้ประกอบการสามารถไปที่ห้องอื่น ๆ เพื่อใช้งานได้
กระบวนการทดสอบวัฏจักร:
- ตราประทับด้วยมือที่มีตัวยึดภายในห้องทดสอบ
- การปิดห้อง
- การอพยพของหอการค้าไปเป็นค่าสูญญากาศที่เหมาะสมสำหรับการทดสอบการรั่วด้วยเครื่องสเปกโตรมิเตอร์ ในระหว่างการอพยพของหอการค้าระบบจะเรียกใช้การทดสอบต่อไปนี้ในผลิตภัณฑ์:
- การสลายตัวด้วยความดันเพื่อแสดงการรั่วไหล
- การปล่อยแรงดันและการอพยพของผลิตภัณฑ์
- เข้าถึงค่าสูญญากาศที่เหมาะสมสำหรับการถ่ายโอนนั่นคือการใส่สเปคโตรมิเตอร์มวลในการสื่อสารกับห้องทดสอบ
- การอ่านข้อมูลเบื้องหลังซึ่งเป็นฮีเลียมที่ตกค้างในห้องทดสอบ
- ความดันของผลิตภัณฑ์ด้วยฮีเลียม
- ทดสอบการรั่วด้วย Mass Spectrometer
- การระบายอากาศของห้องทดสอบ (กลับไปที่ความดันบรรยากาศ), การกู้คืนฮีเลียมจากผลิตภัณฑ์ไปสู่ความดันเฉพาะ (ขึ้นอยู่กับพารามิเตอร์ที่เลือกและการอพยพครั้งสุดท้ายของผลิตภัณฑ์)
- การเปิดหอการค้า
- ยกเลิกการโหลดผลิตภัณฑ์ด้วยตนเอง
