สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HongCe |
ได้รับการรับรอง: | CNAS |
หมายเลขรุ่น: | DP-1, SSW-1, SN-1, SN-2, WCS-1, WTP-1, TS-1 (มีค่าใช้จ่ายเพิ่มเติม) |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiatable |
รายละเอียดการบรรจุ: | ไม้อัด |
เวลาการส่งมอบ: | 45 วัน |
เงื่อนไขการชำระเงิน: | T/T |
สามารถในการผลิต: | 15 ชุดต่อเดือน |
บริเวณที่มีฝนตก: | 1000mmX1000mm | หยดรูรับแสง: | ¢ 0.4mm |
---|---|---|---|
ความสูงของน้ำหยด: | 200 มม. | เวลาในการทดสอบ: | 10min |
มาตรฐาน: | IEC60529 IPX1 ถึง IPX8 | ||
แสงสูง: | ห้องทดสอบสิ่งแวดล้อม,วัสดุอุปกรณ์การทดสอบ |

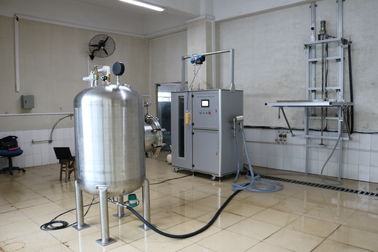

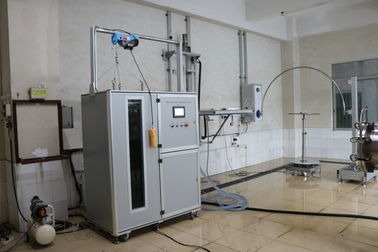

IEC60529 รหัส IP องศาการปองกันระบบปองกัน IPX1 To IPX8 Test System
การแนะนำสินค้า:
อุปกรณ์ทดสอบน้ำเป็นผลิตภัณฑ์ที่ผลิตตามมาตรฐาน IEC6059 IPX1 ถึง IPX8 เพื่อการทดสอบ
เครื่องมีโปรแกรมทดสอบมาตรฐานซึ่งสามารถเลือกใช้เพื่อการทดสอบได้โดยไม่ต้องตั้งค่าใด ๆ นอกจากนี้ยังมีโปรแกรมกำหนดโดยผู้ใช้พารามิเตอร์การทดสอบสามารถกำหนดได้ตามมาตรฐานการทดสอบที่เหมาะสม แท่นวางสามารถเอียงได้ 15 °เพื่อให้ตรงกับข้อกำหนดการทดสอบแบบเอียง IPX2

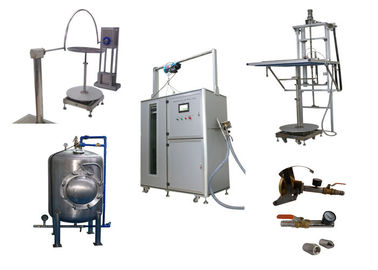

รวมรายการทดสอบต่อไปนี้:
1. เครื่องทดสอบฝนตก (IPX1, IPX2) DP-1
2. เครื่องทดสอบหลอดสั่น (IPX3, IPX4) SSW-1

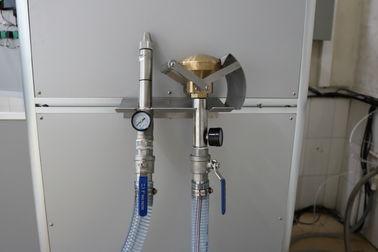

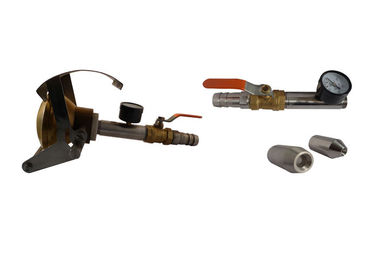

3. หัวฉีดสเปรย์ (IPX3, IPX4) SN-1
4. หัวพิมพ์เจ็ทมือถือ (IPX5, IPX6) SN-2
5. ระบบควบคุมและจ่ายน้ำอัจฉริยะ (IPX7) WCS-1
6. เครื่องวัดความดันน้ำ IPX8 WTP-1
7. ขั้นตอนการหมุน Tiltable TS-1

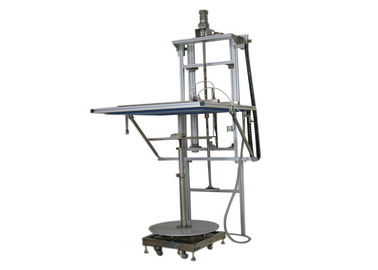

1. เครื่องทดสอบฝนหยดแบบแนวตั้ง DP-1
ลักษณะ
อุปกรณ์ทดสอบนี้เพื่อตรวจสอบการป้องกันน้ำลดลงในแนวตั้ง ได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC60529 ข้อ IPX1 และ IPX2
การขึ้นและลงของกล่องหยดจะถูกควบคุมโดยมอเตอร์ มีการติดตั้งตารางวัตถุประสงค์หมุนได้ซึ่งความเร็วในการหมุนเป็น 1r / min สำหรับการทดสอบ IPX1; นอกจากนี้ยังติดตั้งเฟืองเอียง 15 °สำหรับรองรับตัวอย่างสำหรับการทดสอบ IPX2
1. แผ่นกรองละเอียดแบบสแตนเลสเพื่อกรองสิ่งสกปรก
2. ใช้อากาศที่บีบอัดเพื่อเป่าน้ำจากเข็มเพื่อป้องกันสารทำปฏิกิริยากับน้ำและเข็มปิดกั้นในบรรยากาศ (เครื่องอัดอากาศไม่ได้รวมอยู่ด้วย)
3. สแตนเลสทั่วไปเข็มฉีดยาเข็มฉีดยาง่ายที่จะซื้อไม่ง่ายที่จะเกิดสนิม
4. หัวเข็มและหัวเข็มฉีดยาโดยใช้การเชื่อมต่อแบบ Taper สามารถเปลี่ยนได้โดยง่ายโดยไม่ต้องใช้เครื่องมือทำให้สามารถเปลี่ยนหัวฉีดของเข็มได้อย่างรวดเร็ว
ข้อมูลจำเพาะ
ใบสมัคร | ใช้เพื่อทดสอบ IPX1, IPX2 |
พื้นที่ฝนตก | 1000mmX1000mm |
ถังวัสดุ | สแตนเลส |
หยดรูรับแสง | ¢ 0.4mm |
ระยะห่างของรู | 20mm |
ปริมาณน้ำฝน | 1 มม. / นาที, 3 มม. / นาทีพารามิเตอร์ที่ผู้ใช้กำหนด (ข้อผิดพลาด: + 0.5 มม. / นาที) |
ความสูงของน้ำหยด | 200 มม. (ควบคุมโดยอุปกรณ์ทดสอบโดยอัตโนมัติ) |
เวลาทดสอบ | 10Min, สามารถตั้งค่าตามความต้องการ |
การระบายน้ำ | ล้างถังน้ำอัตโนมัติหลังจากเสร็จสิ้นการทดสอบ |
เส้นผ่านศูนย์กลางของจานเสียง | Φ600mm |
ความเร็วหมุนของจานเสียง | 1R / นาที |
วัสดุตัวถัง | อลูมิเนียมอุตสาหกรรม |
ควบคุม | ห้องไฟฟ้า |
ขนาด (LxDxH) | 1100X1200X2600mm |
โครงสร้างเครื่องจักร | Wall Mount |
เครื่องอัดอากาศ (อุปกรณ์เสริมไม่รวม) | เครื่องอัดอากาศเงียบ |

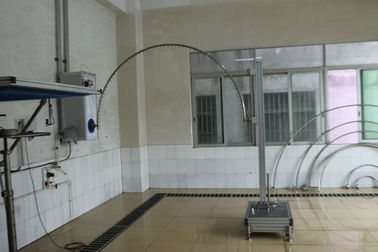

2. เครื่องทดสอบการสั่นแบบสั่นสำหรับ IPX3 และ IPX4 SSW-1
ข้อมูลผลิตภัณฑ์:
เครื่องทดสอบหลอดสั่นได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC60529 IPX3 และ IPX4 ใช้สำหรับการทดสอบน้ำของอุปกรณ์ไฟฟ้า
ส่วนของหลอดสั่นของอุปกรณ์นี้จะถูกควบคุมโดยมอเตอร์ปรับความเร็วและกลไกการเชื่อมต่อข้อเหวี่ยง อุปกรณ์นี้เป็นลูกตุ้มแบบหมุนได้จากตำแหน่ง± 60 °ไปยังอีก± 175 °โดยมีความเร็วตามมาตรฐานโดยผ่านมุมปรับเครื่อง
การปรับมุมมีความถูกต้อง โครงสร้างมีเสถียรภาพและทนทาน มีขั้นตอนการหมุนที่สามารถหมุนได้ 90 องศา นอกจากนี้ยังติดตั้งหน่วยกรองน้ำสะอาดเพื่อป้องกันไม่ให้รูรับแสงติดขัด
พารามิเตอร์ทางเทคนิค:
เลขที่ | ชิ้น | พารามิเตอร์ |
1 | อุปทานน้ำ | อัตราการไหลของน้ำ> 10 ลิตร / นาที± 5% น้ำสะอาดโดยไม่รวม อุปกรณ์นี้มีชุดกรองน้ำสะอาด |
2 | ขนาดของหลอดสั่น | มาพร้อมกับ R400, R600, R800 หลอดสั่น (R200, R1000, R1200, R1400, R1600mm สามารถเลือกได้), สแตนเลส |
3 | หลุมน้ำ | Φ0.4mm |
4 | รวมมุมสองรู | IPX3: 120 °; IPX4: 180 ° |
5 | มุมลูกตุ้ม | IPX3: 120 °; IPX4: 360 ° |
6 | ความเร็วฝนตก | IPX3: 4s / เวลา (2 × 120 °); IPX4: 12s ที่ / เวลา (2 × 360 °); |
7 | การไหลของน้ำ | สามารถตั้งค่าได้ตามขนาดของลูกตุ้มและจำนวนรูของพิน (0.07 ลิตรต่อนาที) |
8 | เวลาในการทดสอบ | 0.01S ~ 99 ชั่วโมง 59 นาทีสามารถตั้งล่วงหน้าได้ |
9 | ระดับความดัน | 0 ~ 0.25MPa |
10 | ข้อกำหนดของไซต์ | เฉพาะห้องทดสอบกันน้ำ IP, พื้นดินควรจะแบนราบเรียบ สวิตช์การรั่วซึม (หรือซ็อกเก็ต) ที่ใช้กันน้ำได้ 10A สำหรับอุปกรณ์ มีฟังก์ชั่นที่ดีในการไหลเข้าและระบายน้ำ ติดตั้งพื้น |
11 | พื้นที่ | ตามการเลือกหลอดสั่น |
5. ระบบน้ำและระบบควบคุมสมาร์ท WCS-1
ข้อมูลผลิตภัณฑ์:
ระบบควบคุมและจ่ายน้ำแบบสมาร์ทได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐาน IEC60529 IPX1 ~ IPX8 และข้อกำหนดที่เกี่ยวข้องของ IEC 60598 ซึ่งใช้สำหรับการทดสอบน้ำของเครื่องใช้ไฟฟ้าเช่นโคมไฟ
พารามิเตอร์ทางเทคนิค :
1. ระบบประปาและการควบคุมแบบสมาร์ทสามารถใช้ได้กับ:
(a) แหล่งจ่ายน้ำสำหรับการทดสอบกันน้ำ IPX1 ~ IPX6
(b) การทดสอบการแช่น้ำ IPX7
(c) ที่เก็บน้ำเพื่อทดสอบความแน่นของน้ำ IPX8
(d) การควบคุมอัตโนมัติสำหรับอุปกรณ์กันน้ำทั้งหมด
2 วิธีการจัดหาน้ำ: คงที่อุณหภูมิน้ำอุปทานน้ำไหลคงที่อุปทานน้ำแรงดันคงที่
3 ขั้นตอนการควบคุมน้ำประปา: หลังจากที่ผู้ใช้ตั้งค่าอุณหภูมิน้ำค่าการไหลของน้ำและความดันน้ำบนหน้าจอสัมผัสระบบควบคุมอุณหภูมิเมตรอิเล็กทรอนิกส์หรือเครื่องวัดความดันแบบดิจิตอลในเวลาจริงตรวจสอบค่าปัจจุบันอ่านค่าลงใน PLC ผ่านการแปลงข้อมูลแล้วปรับความเร็วรอบของเครื่องสูบน้ำโดยอัตโนมัติผ่านตัวแปลงความถี่
4. การควบคุมอุณหภูมิน้ำ: ระบบ PID จะควบคุมและตรวจวัดอุณหภูมิน้ำโดยอัตโนมัติช่วง: อุณหภูมิห้อง ~ 95 ℃ (± 1 ℃) .T
5. มีการไหลขนาดใหญ่และไหลขนาดเล็กสองวิธีน้ำประปา
6 น้ำไหลขนาดใหญ่:
(a) ใช้สำหรับการทดสอบการฉีดพ่นละอองน้ำ IPX5 ~ IPX6 และการฉีดน้ำ IPX8
(b) ช่วงการไหล: 10 ~ 100 ลิตร / นาที
(c) ความถูกต้องของการไหล: ± 0.5 ลิตร / นาที
(d) มิเตอร์มิเตอร์: เครื่องกังหันลมชนิด LWGY-15
(e) ปั๊มน้ำ: CHl8-60L6WBC ชนิดปั๊มสแตนเลสปั๊มแรงเหวี่ยง
7. แหล่งน้ำไหลขนาดเล็ก:
(ก) ใช้ได้กับการทดสอบกันน้ำ IPX1 ~ IPX4
(b) ช่วงการไหล: 1 ~ 10 ลิตร / นาที
(c) ความถูกต้องของการไหล: ± 0.5 ลิตร / นาที
เครื่องวัดการไหล: เครื่องวัดค่ากังหันลมชนิด LWGY-4
(d) ปั้มน้ำ: CHL2-30L6WBC ชนิดปั๊มแรงเหวี่ยงสแตนเลส
8. ถังเก็บน้ำ:
(a) สามารถใช้ได้กับการเก็บน้ำ IPX5 ~ IPX6 การทดสอบการฉีดพ่นด้วยน้ำที่แข็งแรงการฉีดน้ำ IPX8, การแช่ IPX7
(ข) ปริมาตร: 550 ลิตร
(c) ขนาด: W600mmXD660mmXH1400mm
(d) หน้าต่างสังเกตการณ์: หน้าต่างกระจกแกร่ง
(e) ขนาดหน้าต่างสังเกตการณ์: W200mmXH1250mm
(f) มาตรวัดความลึก: สแตนเลส
(g) ความลึกเครื่องวัดความสูง: 1300 มม. ความถูกต้อง 1 มม
(h) การควบคุมระดับของเหลว: สวิทช์ลอย + ท่อล้น
9. กรอบยกอัตโนมัติ IPX7 immersion
(a) ระยะการยก: 0 ~ 1250 มม
(b) ขนาดวงเล็บ: L400mmXW400 มม
(c) น้ำหนักของแท่นยึด: 50 กิโลกรัม
10. การควบคุม IPX8
(a) ช่วงความดัน: 0 ~ 0.6Mpa
(ข) ช่วงเวลา: 0 ~ 999999 วินาที
11. ตู้ควบคุม:
(a) การตรวจจับการไหล: การตอบสนองของสัญญาณไหลผ่านทางอิเล็กทรอนิกส์มิเตอร์มิเตอร์
(b) การตั้งค่าการไหล: ตั้งค่าบนหน้าจอสัมผัส
(c) ตรวจจับอุณหภูมิ: PID
(ง) ตัวควบคุม: มิตซูบิชิ PLC
(e) อินเตอร์เฟซที่ใช้งานง่าย: หน้าจอสัมผัสขนาด 7 นิ้ว
(f) ฟังก์ชั่นการควบคุม: น้ำประปาที่มีอุณหภูมิคงที่การจ่ายน้ำคงที่การจ่ายน้ำแรงดันคงที่และการควบคุมเวลาในการทดสอบ
(g) ฟังก์ชั่นการป้องกัน: การป้องกันการรั่วซึม, การป้องกันการโอเวอร์โหลด, การป้องกันการลัดวงจร
12. ตัวกรอง: เปลือกสแตนเลส, แกนตัวกรองละเอียด
วัสดุร่างกาย: อลูมิเนียมอุตสาหกรรม
14. มิติด้านนอก: 1400mmX750mmX1600mm
15. แหล่งจ่ายไฟ: AC 380V, 50HZ
