สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | Hongce |
ได้รับการรับรอง: | Calibration Certificate(cost additional) |
หมายเลขรุ่น: | HJ118 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiation |
รายละเอียดการบรรจุ: | ไม้อัด |
เวลาการส่งมอบ: | 90 วันทำงาน |
เงื่อนไขการชำระเงิน: | ที/ที |
สามารถในการผลิต: | 1 ชุดต่อเดือน |
ชื่อสินค้า: | ระบบตรวจจับการรั่วของไฮโดรเจนและไนโตรเจนสี่ถัง | ทดสอบผลิตภัณฑ์: | คอมเพรสเซอร์แอร์รถยนต์ |
---|---|---|---|
ขนาดภาชนะเปล่า: | ยาว 400mm* สูง 450mm* ลึก 300mm | ลักษณะสี: | สีฟ้าและสีเทา |
แก๊ส: | ไฮโดรเจน 5% และไนโตรเจน 95% | ความต้องการพลังงาน: | แหล่งจ่ายไฟ AC 220V |
แสงสูง: | ระบบตรวจจับการรั่วของไฮโดรเจนและไนโตรเจน ระบบตรวจจับการรั่วของไนโตรเจนสี่ห้อง,Four Chambers Nitrogen Leak Detection System |

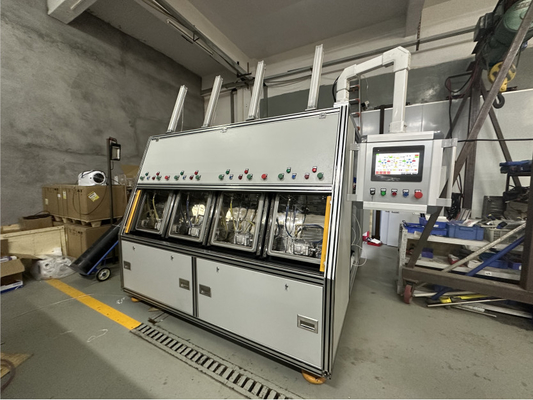

คอมเพรสเซอร์เครื่องปรับอากาศรถยนต์ 4 ห้อง ระบบตรวจจับการรั่วของไฮโดรเจนและไนโตรเจน
ระบบตรวจจับการรั่วของก๊าซไฮโดรเจนไนโตรเจนแบบสี่ถังเป็นอุปกรณ์ที่ใช้ในการตรวจจับการรั่วไหลของก๊าซในชิ้นส่วนรถยนต์หรืออุปกรณ์อื่นๆโดยปกติจะประกอบด้วยกล่องทดสอบสี่กล่องและอุปกรณ์ตรวจจับที่สอดคล้องกันเมื่อใช้งานให้ใส่ชิ้นส่วนที่จะทดสอบลงในกล่องทดสอบ จากนั้นตรวจดูว่ามีแก๊สรั่วหรือไม่โดยการฉีดส่วนผสมของแก๊สไฮโดรเจนและไนโตรเจน
ระบบตรวจจับการรั่วไหลนี้ใช้ส่วนผสมของไฮโดรเจนและก๊าซไนโตรเจนเป็นตัวกลางในการตรวจจับ เนื่องจากไฮโดรเจนสามารถซึมผ่านได้ดีมาก ทำให้ตรวจจับการรั่วไหลขนาดเล็กได้ง่ายขึ้นก๊าซในห้องทดสอบจะทำปฏิกิริยากับจุดรั่วบนพื้นผิวของส่วนประกอบที่จะทดสอบ และหากมีการรั่วไหล อุปกรณ์ตรวจจับจะตรวจพบก๊าซ
ตามหลักการตรวจจับการรั่วไหลพื้นฐานของไฮโดรเจนและไนโตรเจน ไฮโดรเจนและไนโตรเจนจะถูกใช้เป็นก๊าซติดตามเพื่อเติมชิ้นงานในห้องสุญญากาศจากนั้นเครื่องตรวจจับการรั่วไหลของไฮโดรเจนและไนโตรเจนจะสามารถระบุสถานการณ์การรั่วไหลของชิ้นงานได้อย่างรวดเร็วและแม่นยำด้วยความแม่นยำสูง
ขั้นตอนการทำงาน
1. การติดตั้งชิ้นงานและการปิดกล่องสูญญากาศ:
ก.ผู้ปฏิบัติงานวางชิ้นงานลงในห้องสุญญากาศ เชื่อมต่ออินเทอร์เฟซของชิ้นงานกับขั้วต่อด่วนภายในห้องสุญญากาศ และกดปุ่มเริ่มต้น
ข.ปิดห้องสุญญากาศโดยอัตโนมัติ และวงจรการตรวจจับจะเริ่มขึ้นทันที
หมายเหตุ: มีการติดตั้งตัวป้องกันตะแกรงทั้งสองด้านของห้องสุญญากาศเมื่อปิดประตูห้องสุญญากาศ ตรวจสอบให้แน่ใจว่าไม่มีวัตถุใดขัดขวางการเคลื่อนที่ของห้องสุญญากาศในพื้นที่ปิด
2. การดูดฝุ่นในห้องสุญญากาศและการดูดฝุ่นชิ้นงาน:
ก.ดูดฝุ่นในห้องสุญญากาศโดยอัตโนมัติจนกระทั่งระดับสุญญากาศภายในถึงแรงดันเปิดที่ตั้งไว้
ข.ในขณะเดียวกัน ดูดฝุ่นชิ้นงานโดยอัตโนมัติจนกว่าระดับสุญญากาศภายในชิ้นงานจะถึงค่าสุญญากาศที่ตั้งไว้
3. การเติมไฮโดรเจนไนโตรเจนในชิ้นงาน การรั่วไหลปานกลาง และการตรวจจับการรั่วไหลแบบละเอียด
ก.เติมก๊าซไฮโดรเจนและไนโตรเจนลงในชิ้นงานโดยอัตโนมัติที่ความดันที่ตั้งไว้จนกว่าความดันภายในชิ้นงานจะถึงค่าที่ตั้งไว้
ข.การตรวจจับการรั่วไหลปานกลาง: หลังจากเสร็จสิ้นการเติมไฮโดรเจนและไนโตรเจนแล้ว ชิ้นงานจะได้รับการบำรุงรักษาโดยอัตโนมัติภายใต้แรงดัน และการระบุว่ามีการรั่วไหลในระดับปานกลางหรือไม่นั้นขึ้นอยู่กับค่าแรงดันตกภายในชิ้นงาน:
หากค่าแรงดันตกภายในชิ้นงานเกินช่วงที่ตั้งไว้ กระบวนการตรวจจับการรั่วไหลจะยุติลง และอินเทอร์เฟซการทำงานจะระบุการรั่วไหลปานกลางและนำก๊าซกลับมาใช้ใหม่
ค.หลังจากเสร็จสิ้นการรั่วไหลระดับกลางแล้ว ให้ดำเนินการตัดสินการรั่วไหลระดับไมโคร:
หากเครื่องตรวจจับการรั่วไหลตรวจพบสัญญาณไฮโดรเจนและไนโตรเจนเกินค่าที่ตั้งไว้ในห้องสุญญากาศ แสดงว่ามีการรั่วไหลเล็กน้อยในชิ้นงาน และมีสัญญาณบ่งชี้การรั่วไหลอย่างละเอียดบนอินเทอร์เฟซการทำงาน
หากเครื่องตรวจจับการรั่วไหลตรวจไม่พบสัญญาณไฮโดรเจนและไนโตรเจนที่เกินค่าที่ตั้งไว้ในห้องสุญญากาศ แสดงว่าชิ้นงานผ่านการตรวจสอบแล้ว และมีสัญญาณที่ผ่านการรับรองบนอินเทอร์เฟซการทำงาน
4. อัตราเงินเฟ้อในห้องสุญญากาศ
ก.เติมบรรยากาศในห้องสุญญากาศโดยอัตโนมัติ
ข.ในขณะเดียวกัน ไฮโดรเจนและไนโตรเจนภายในชิ้นงานจะถูกกู้คืนโดยอัตโนมัติ
5. การขนถ่ายชิ้นงาน
ก.หากผ่านการทดสอบ:
ประตูห้องสุญญากาศจะเปิดโดยอัตโนมัติผู้ปฏิบัติงานปลดข้อต่อภายในห้องออกจากส่วนต่อประสานของชิ้นงาน
ข.หากการทดสอบล้มเหลว:
กดปุ่มยืนยันด้วยตนเอง และประตูห้องสุญญากาศจะเปิดโดยอัตโนมัติผู้ปฏิบัติงานปลดข้อต่อภายในกล่องออกจากส่วนต่อประสานของชิ้นงาน
ค.หากมีสัญญาณเตือนเกิดขึ้นระหว่างกระบวนการตรวจจับ:
กดปุ่มยืนยันด้วยตนเองประตูห้องสุญญากาศจะเปิดโดยอัตโนมัติกดปุ่มแจ้งข้อความแสดงข้อผิดพลาดบนหน้าจอสัมผัสเพื่อล้างสถานะการเตือน จากนั้นทดสอบชิ้นงานอีกครั้ง
หมายเหตุ: สำหรับการคัดแยกผลิตภัณฑ์ที่ตรวจพบการรั่วไหล: 1. นำชิ้นงานออกมาหนึ่งชิ้นและเหลือไว้หนึ่งชิ้น2. ทดสอบชิ้นงานหนึ่งชิ้นที่เหลืออยู่ในห้องทดสอบต่อไปตามวิธีการใช้งานปกติวงจรนี้จะดำเนินต่อไปจนกว่าจะตรวจพบการรั่วไหลของชิ้นงาน
พีพารามิเตอร์
แบบอย่าง | HJ118 |
ชิ้นงานที่ต้องการตรวจสอบ | คอมเพรสเซอร์แอร์รถยนต์ |
ขนาดห้องสุญญากาศ | ยาว 400 มม. * สูง 450 มม. * ลึก 300 มม |
จำนวนห้องสุญญากาศ | 4 ชิ้น (แต่ละห้องสามารถบรรจุชิ้นงานได้สูงสุด 2 ชิ้น โดยด้านในมี 4 หลอด) |
ก๊าซตรวจจับการรั่วไหลแบบละเอียด | ไฮโดรเจนและไนโตรเจน |
ระบุแรงดันรั่วไหลของไฮโดรเจนและไนโตรเจน | 3.0Mpa (ปรับลงได้) |
อัตราการรั่วไหลของสัญญาณเตือนภัย | 8 กรัม/ปี (อัตราการรั่วไหลของสัญญาณเตือนที่ปรับได้) |
รอบเวลา | 180 ห้อง/ชม |
สัญญาณเตือนการบำรุงรักษาอุปกรณ์ | แสดงความถี่ในการใช้งานอุปกรณ์เสริมหลักบนหน้าจอสัมผัส และเตือนผู้ใช้ให้ทราบถึงจุดเวลาในการเปลี่ยนชิ้นส่วน |
เวลาทำงาน | ต้องสามารถทำงานต่อเนื่องได้ 24 ชม. และมั่นใจในความเสถียรของการทดสอบตัวเอง |
