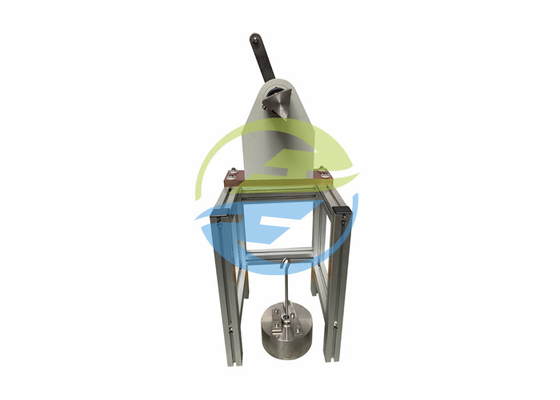

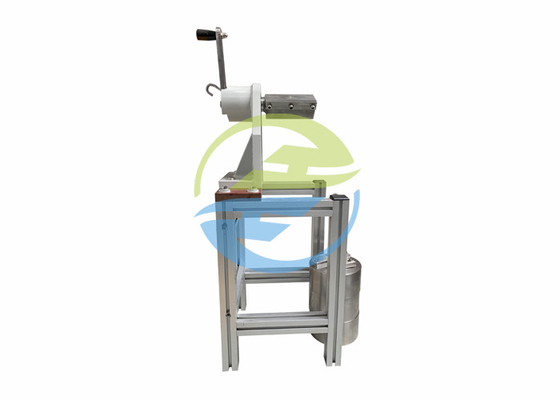

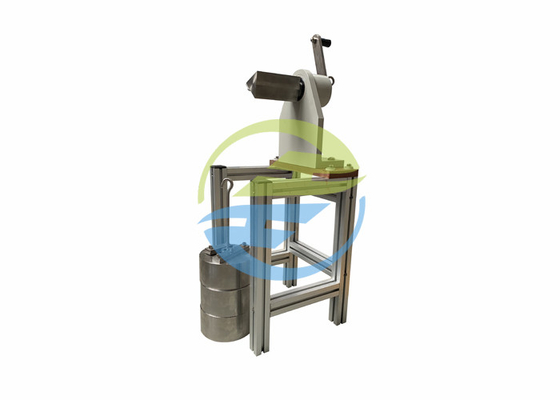

IEC60950-1 อุปกรณ์ทดสอบ Mandrel ภาคผนวก AA พร้อมตุ้มน้ำหนัก 50N สามตัว

IEC60950-1 อุปกรณ์ทดสอบ Mandrel ภาคผนวก AA พร้อมตุ้มน้ำหนัก 50N สามตัว

IEC60950-1 ภาคผนวก AA

ใช้ตัวอย่างทดสอบสามตัวอย่าง แต่ละตัวอย่างประกอบด้วยวัสดุแผ่นบางที่ไม่สามารถแยกออกได้สามชั้นขึ้นไปซึ่งก่อตัวเป็นฉนวนเสริมแรงตัวอย่างหนึ่งครั้งจะถูกจับจ้องไปที่แมนเดรลของฟิกซ์เจอร์ทดสอบ (รูปที่ AA.1) ดังแสดงในรูปที่ AA.2

ใช้แรงกดลงที่ 150 N ± 10 N กับปลายอิสระของตัวอย่าง (ดูรูปที่ AA.3) โดยใช้อุปกรณ์จับยึดที่เหมาะสมแมนเดรลหมุน
− จากตำแหน่งเริ่มต้น (ภาพที่ AA.2) ถึงตำแหน่งสุดท้าย (ภาพที่ AA.3) และด้านหลัง
− ดังที่กล่าวข้างต้นเป็นครั้งที่สอง
- จากตำแหน่งเริ่มต้นไปยังตำแหน่งสุดท้ายอุปกรณ์ทดสอบภาพและเสียง
หากตัวอย่างแตกหักระหว่างการหมุนโดยยึดกับแกนกลางหรืออุปกรณ์จับยึด จะไม่ถือว่าเกิดความล้มเหลวหากตัวอย่างแตกที่อื่น การทดสอบล้มเหลว
หลังจากการทดสอบข้างต้นแล้ว แผ่นโลหะฟอยล์ที่มีความหนา 0.035 มม. ± 0,005 มม. ยาวอย่างน้อย 200 มม. ถูกวางไว้ตามพื้นผิวของตัวอย่าง โดยห้อยลงมาที่แต่ละด้านของแกนหมุน (ดูรูปที่ AA.3)พื้นผิวของฟอยล์ที่สัมผัสกับตัวอย่างจะต้องเป็นสื่อกระแสไฟฟ้า ไม่เกิดปฏิกิริยาออกซิไดซ์หรือหุ้มฉนวนฟอยล์ถูกจัดตำแหน่งให้ขอบอยู่ห่างจากขอบของตัวอย่างไม่น้อยกว่า 18 มม. (ดูรูปที่ AA.4)จากนั้นฟอยล์จะถูกขันให้แน่นด้วยตุ้มน้ำหนักเท่ากันสองอัน ที่ปลายแต่ละด้านโดยใช้อุปกรณ์จับยึดที่เหมาะสมอุปกรณ์ทดสอบภาพและเสียง

มาตรฐาน:ยืนยันตาม IEC60065:2014 ข้อ 8.21 รูปที่ 14~16 IEC60950

แอปพลิเคชัน:การตรวจสอบความแข็งแรงของฉนวนป้องกันความเสียหายสำหรับวัสดุชั้นบางที่ไม่สามารถแยกออกได้

ตัวอย่างทดสอบ:วัสดุชั้นบางที่ไม่สามารถแยกออกได้อุปกรณ์ทดสอบภาพและเสียง

คุณสมบัติ:ตำแหน่ง 10 °และ 230 °ถูกกำหนดด้วยขีด จำกัด ทางกล ไม่เพียง แต่เพื่อให้แน่ใจว่ามุมทดสอบมีความแม่นยำเท่านั้น แต่ยังรวมถึงวิธีการใช้งานที่เรียบง่ายอีกด้วยตุ้มน้ำหนักพร้อมห่วงแขวน ในกรณีที่จุดเสียหายเนื่องจากแรงดึงที่มากเกินไป

พารามิเตอร์:

1, น้ำหนัก 50N * 3 ชิ้น, สามารถรวมกันเพื่อให้ได้การทดสอบ 100N และ 150N

2, จำนวนครั้งในการทดสอบ: 3 ครั้ง

3, เครื่องทดสอบแรงดันไฟฟ้าที่ทนทาน (อุปกรณ์เสริม)อุปกรณ์ทดสอบภาพและเสียง
