IEC 60884-1 ข้อ 23.4 เครื่องทดสอบซ็อกเก็ตปลั๊กเครื่องทดสอบการงอสายไฟ 6 สถานี

IEC 60884-1 ข้อ 23.4 เครื่องทดสอบซ็อกเก็ตปลั๊กเครื่องทดสอบการงอสายไฟ 6 สถานี

คำอธิบายมาตรฐาน (IEC60884-1 ข้อ 23.4):

23.4 ปลั๊กที่ไม่สามารถใช้ซ้ำได้และเต้ารับแบบพกพาที่ไม่สามารถใช้งานได้ใหม่จะต้องได้รับการออกแบบในลักษณะที่สายเคเบิลยืดหยุ่นได้รับการป้องกันจากการงอมากเกินไปเมื่อเข้าสู่อุปกรณ์เสริม
ยามที่จัดเตรียมไว้เพื่อจุดประสงค์นี้จะต้องเป็นวัสดุฉนวนและจะต้องได้รับการแก้ไขอย่างน่าเชื่อถือ
หมายเหตุ 1 ไม่ควรใช้สปริงโลหะ Helical ไม่ว่าจะเปลือยหรือหุ้มด้วยวัสดุฉนวนไม่ควรใช้เป็นตัวป้องกันสายเคเบิลแบบยืดหยุ่น
การปฏิบัติตามจะถูกตรวจสอบโดยการตรวจสอบและโดยการทดสอบการงอโดยใช้เครื่องมือดังแสดงในรูปที่ 21
ทำการทดสอบกับชิ้นงานทดสอบใหม่ปลั๊ก Socket Tester
ชิ้นงานได้รับการแก้ไขกับชิ้นส่วนสั่นของอุปกรณ์ดังนั้นเมื่ออยู่ตรงกลางของการเดินทางแกนของสายเคเบิลแบบยืดหยุ่นที่เข้าสู่ชิ้นงานจะอยู่ในแนวตั้งและผ่านแกนของการสั่น
ชิ้นงานที่มีสายแบนจะติดตั้งเพื่อให้แกนหลักของส่วนขนานกับแกนของการสั่น
ต้องติดตั้งอุปกรณ์เสริมในเครื่องทดสอบด้วยวิธีต่อไปนี้:
- ปลั๊ก: โดยหมุด;ปลั๊ก Socket Tester
- เต้ารับแบบพกพา: ที่ระยะ 4 มม. ถึง 5 มม. ตามทิศทางของสายเคเบิลแบบยืดหยุ่นจากหน้าสัมผัสต้องเสียบปลั๊กทดสอบที่มีขนาดสูงสุดในเต้ารับแบบพกพาระหว่างการทดสอบ
อุปกรณ์เสริมคือโดยการแปรผันของระยะห่างระหว่างส่วนยึดของชิ้นส่วนการสั่นและแกนของการสั่นให้อยู่ในตำแหน่งเพื่อให้สายเคเบิลที่มีความยืดหยุ่นทำให้การเคลื่อนไหวด้านข้างน้อยที่สุดเมื่อชิ้นส่วนสั่นของเครื่องมือทดสอบถูกเคลื่อนย้ายไปตลอดการเดินทางเต็ม
หมายเหตุ 2 เพื่อให้มีความเป็นไปได้ในการค้นหาได้ง่ายโดยการทดสอบตำแหน่งการติดตั้งโดยมีการเคลื่อนที่ด้านข้างขั้นต่ำของสายเคเบิลแบบยืดหยุ่นในระหว่างการทดสอบควรสร้างอุปกรณ์ดัดงอในลักษณะที่รองรับอุปกรณ์เสริมต่างๆที่ติดตั้งบนการสั่น สมาชิกสามารถปรับเปลี่ยนได้ทันทีปลั๊ก Socket Tester
หมายเหตุ 3 ขอแนะนำให้มีอุปกรณ์ (เช่นสล็อตหรือพิน) เพื่อดูว่าสายเคเบิลแบบยืดหยุ่นทำให้การเคลื่อนไหวด้านข้างน้อยที่สุดหรือไม่
สายเคเบิลแบบยืดหยุ่นนั้นมีมวลมากจนรับแรงที่กระทำ
- 20 N สำหรับอุปกรณ์เสริมที่มีสายเคเบิลแบบยืดหยุ่นที่มีพื้นที่หน้าตัดเล็กน้อยเกิน 0,75 mm2
- 10 N สำหรับอุปกรณ์เสริมอื่น ๆ
กระแสที่เท่ากับกระแสไฟฟ้าที่กำหนดของอุปกรณ์เสริมหรือกระแสต่อไปนี้แล้วแต่ว่าค่าใดจะต่ำกว่าจะถูกส่งผ่านตัวนำ:
- 16 A สำหรับอุปกรณ์เสริมที่มีสายเคเบิลแบบยืดหยุ่นที่มีพื้นที่หน้าตัดเล็กน้อยมากกว่า 0,75 mm2
- 10 A สำหรับอุปกรณ์เสริมที่มีสายเคเบิลแบบยืดหยุ่นที่มีพื้นที่หน้าตัดเล็กน้อย 0,75 mm2
- 2,5 A สำหรับอุปกรณ์เสริมที่มีสายเคเบิลแบบยืดหยุ่นที่มีพื้นที่หน้าตัดเล็กน้อยน้อยกว่า 0,75 มม. 2
แรงดันไฟฟ้าระหว่างตัวนำเท่ากับแรงดันไฟฟ้าของชิ้นงานทดสอบ
สมาชิกที่สั่นจะถูกเคลื่อนผ่านมุม 90 ° (45 °ที่ด้านใดด้านหนึ่งของแนวตั้ง) จำนวนการงอเท่ากับ 10,000 และอัตราการงอ 60 / นาที
หมายเหตุ 4 การงอคือการเคลื่อนไหวอย่างใดอย่างหนึ่งไม่ว่าจะถอยหลังหรือไปข้างหน้า
ชิ้นงานที่มีสายเคเบิลยืดหยุ่นส่วนวงกลมจะหมุนผ่าน 90 °ในชิ้นส่วนสั่นหลังจากงอ 5,000 ครั้ง;ชิ้นงานที่มีสายเคเบิลยืดหยุ่นแบนจะงอในทิศทางที่ตั้งฉากกับระนาบที่มีแกนของตัวนำเท่านั้น
ในระหว่างการทดสอบการงอจะต้องมี
- ไม่มีการหยุดชะงักของกระแส
- ไม่มีไฟฟ้าลัดวงจรระหว่างตัวนำ
หมายเหตุ 5 การลัดวงจรระหว่างตัวนำของสายเคเบิลแบบยืดหยุ่นคือ
ถือว่าเกิดขึ้นหากปัจจุบันบรรลุ a
ค่าเท่ากับสองเท่าของกระแสทดสอบของอุปกรณ์เสริม
หลังการทดสอบตัวป้องกัน (ถ้ามี) จะต้องไม่แยกออกจากตัวและฉนวนของสายเคเบิลที่ยืดหยุ่นจะต้องไม่มีร่องรอยของการขัดสีหรือการสึกหรอเส้นที่หักของตัวนำจะต้องไม่ทะลุฉนวนจนเข้าถึงได้

การแนะนำสินค้า:

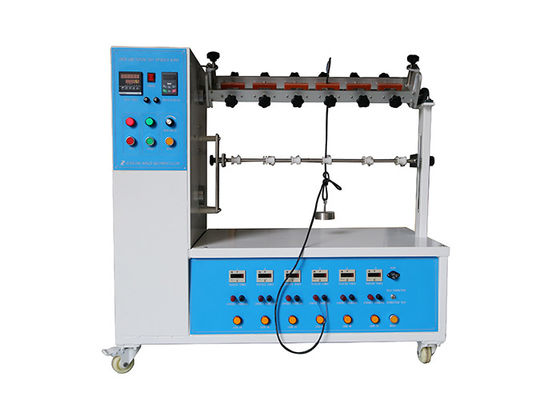

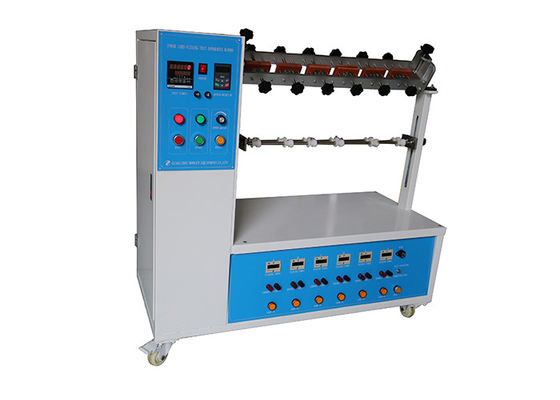

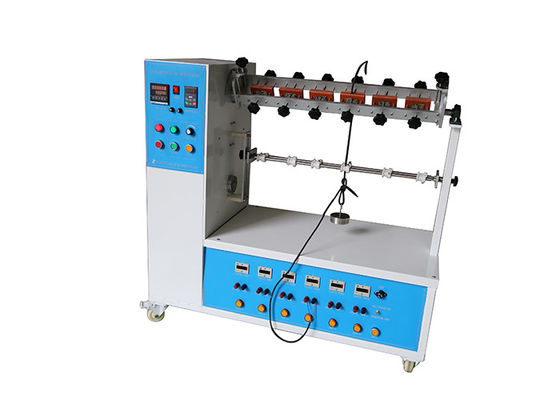

เครื่องทดสอบความยืดหยุ่นของสายปลั๊กได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC 60884-1 รูปที่ 21 ซึ่งใช้ในการทดสอบการดัดงอสำหรับสายไฟของปลั๊กเครื่องใช้ไฟฟ้าและเครื่องใช้ไฟฟ้าที่คล้ายคลึงกัน (เครื่องมือไฟฟ้า)

อุปกรณ์สามารถตั้งเวลาทดสอบล่วงหน้าได้ (สูงสุด 999999) สามารถทำการทดสอบและคำนวณจำนวนการทดสอบโดยอัตโนมัติเมื่อเวลาทดสอบถึงค่าที่ตั้งไว้ระบบจะปิดโดยอัตโนมัติและส่งสัญญาณให้เสร็จสิ้นเมื่ออุปกรณ์ทดสอบเชื่อมต่อกับโหลดภายนอกแล้วสามารถใช้เพื่อประมวลผลการทดสอบกับโหลดปลั๊ก Socket Tester

มาตรฐาน: IEC 60884-1 2013 ข้อ 23.4 และรูปที่ 21, UL817, VDE0620

ใบสมัคร: อุปกรณ์นี้ใช้สำหรับทดสอบคุณสมบัติการงอของปลั๊ก (ขั้วต่อ) และเต้ารับแบบพกพาที่ไม่สามารถใช้ซ้ำได้ตรวจสอบความล้าของสายไฟและแจ็คเก็ต

ตัวอย่างการทดสอบ: ปลั๊กแบบไม่ต้องใช้ซ้ำและเต้ารับแบบพกพาที่ไม่ต้องใช้ซ้ำ

ลักษณะเฉพาะ: มอเตอร์ลดความเร็วจะควบคุมโครงสร้างบล็อกเลื่อนข้อเหวี่ยงเพื่อทำการเคลื่อนที่แบบลูกสูบมุมงอซ้ายและขวาจะถูกปรับตามมาตราส่วนแบบแมนนวลและสามารถปรับแต่งรูปแบบหน้าจอสัมผัสที่ปรับมุมอัตโนมัติได้

เครื่องทดสอบจะปิดโดยอัตโนมัติเมื่อเสร็จสิ้นการทดสอบที่ตั้งไว้ล่วงหน้า

พารามิเตอร์:

1. แหล่งจ่ายไฟ: AC220V 50Hz
2. มุมงอ: มุมหมุนด้านใดด้านหนึ่งเป็นเวลา 45 °, 60 °หรือ 90 °ปรับได้
3. อัตราการงอ: 10 ~ 60rpm (การแปลงความถี่) ค่าเริ่มต้น 60 ครั้ง / นาที
4. น้ำหนัก: 20N, 10N.6 อัน (สามารถปรับแต่งน้ำหนัก UL 113g และ 284g ได้)
5. สถานีทดสอบ: 6 สถานีพร้อมอุปกรณ์ยึด 6 ชุด
6. เวลาทดสอบ: หนึ่งเคาน์เตอร์ทั่วไป 6 เคาน์เตอร์ส่วนบุคคล0 ~ 999999 ที่ตั้งไว้ล่วงหน้า
7. ทฤษฎีทางกล: บล็อกข้อเหวี่ยงบนกระปุกลดเกียร์ถูกขับเคลื่อนโดยมอเตอร์ไฟฟ้าเพื่อทำหน้าที่แบบลูกสูบ
8. ไฟแสดงสายไฟขาด: Φ25ไฟแสดงสถานะสีแดง
