รายละเอียดสินค้า:
การชำระเงิน:
|
| การประกัน: | 1 ปี | การใช้: | การทดสอบการป้องกันน้ำเข้า |
|---|---|---|---|
| มาตรฐาน: | IEC60529 | ใบสมัคร: | สำหรับการทดสอบ IP2X |
| เส้นผ่าศูนย์กลางทำให้ยุ่งเหยิง: | Ф75± 0.2 | ความยาวนิ้ว: | 80 ± 0.2 |
| ปลายมุมตัดมุมเอียง: | 37 ° | ปลายนิ้วเรียว: | 14 ° |
| แสงสูง: | อุปกรณ์ทดสอบการป้องกันน้ำเข้า IP2X,อุปกรณ์ทดสอบการป้องกันน้ำเข้า |
||

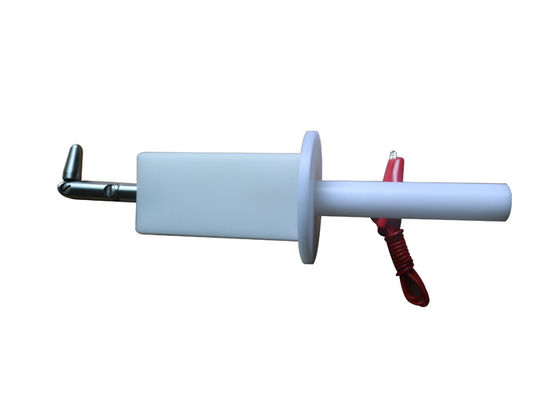

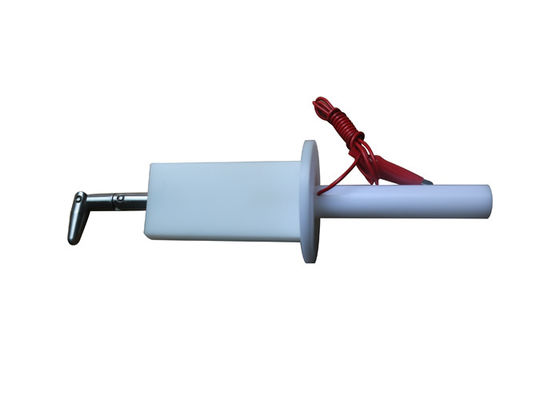

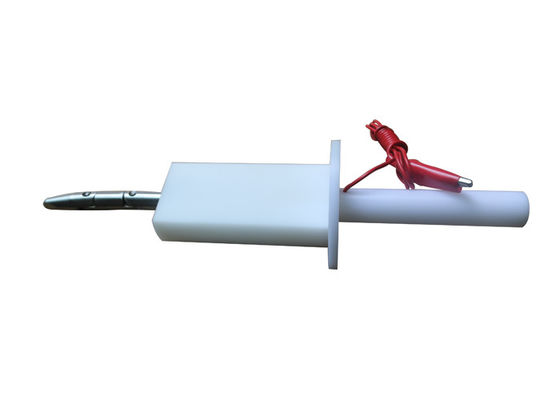

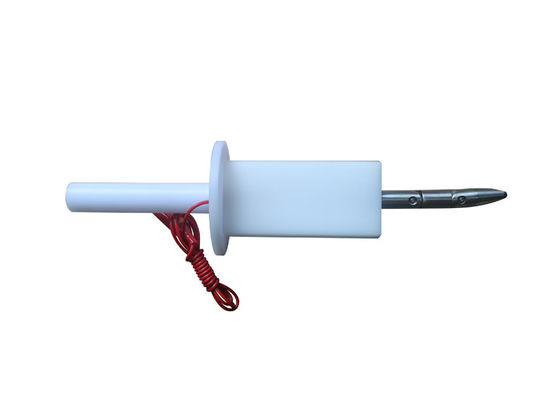

IEC60529 อุปกรณ์ทดสอบการป้องกันการเข้า IP2X ทดสอบ Finger Probe B
มาตรฐาน: IEC 61032 รูปที่ 2, IEC60950 รูป 2A, IEC60884, IEC60335, UL507 และ UL1278 รูปที่ 8.4
คำอธิบายมาตรฐาน:
IEC60529
12.3 เงื่อนไขการยอมรับ
การป้องกันเป็นที่น่าพอใจหากมีการเว้นระยะห่างอย่างเพียงพอระหว่างหัววัดการเข้าถึงและชิ้นส่วนที่เป็นอันตราย
สำหรับการทดสอบตัวเลขลักษณะแรก 1 หัววัดการเข้าถึงเส้นผ่านศูนย์กลาง 50 มม. จะต้องไม่ผ่านช่องเปิดอย่างสมบูรณ์
สำหรับการทดสอบตัวเลขลักษณะแรก 2 นิ้วทดสอบร่วมอาจทะลุได้ถึงความยาว 80 มม. แต่หน้าหยุด ( 50 มม. 20 มม.) จะไม่ผ่านช่องเปิดเริ่มจากตำแหน่งตรงข้อต่อทั้งสองของนิ้วทดสอบจะต้องงอต่อเนื่องผ่าน
ทำมุมได้ถึง 90 °เทียบกับแกนของส่วนที่ติดกันของนิ้วและจะต้องวางในทุกตำแหน่งที่เป็นไปได้
ดูภาคผนวกกสำหรับคำชี้แจงเพิ่มเติมอุปกรณ์ทดสอบการป้องกันน้ำเข้า
15.3 เงื่อนไขการยอมรับ
การป้องกันเป็นที่น่าพอใจหากมีการเว้นระยะห่างอย่างเพียงพอระหว่างหัววัดการเข้าถึงและชิ้นส่วนที่เป็นอันตราย
ในกรณีของการทดสอบตัวอักษร B เพิ่มเติมนิ้วทดสอบข้อต่ออาจทะลุได้ถึงความยาว 80 มม. แต่หน้าหยุด (∅ 50 มม. × 20 มม.) จะไม่ผ่านช่องเปิดอุปกรณ์ทดสอบการป้องกันน้ำเข้า
เริ่มต้นจากตำแหน่งตรงข้อต่อทั้งสองของนิ้วทดสอบจะต้องงออย่างต่อเนื่องโดยทำมุมได้ถึง 90 °ตามแกนของส่วนที่ติดกันของนิ้วและจะต้องวางในทุกตำแหน่งที่เป็นไปได้
ในกรณีของการทดสอบตัวอักษร C และ D เพิ่มเติมหัววัดการเข้าถึงอาจทะลุได้เต็มความยาว แต่หน้าตัวหยุดจะไม่ทะลุผ่านช่องเปิดได้เต็มที่ดูภาคผนวกกสำหรับคำชี้แจงเพิ่มเติมอุปกรณ์ทดสอบการป้องกันน้ำเข้า
เงื่อนไขสำหรับการตรวจสอบการกวาดล้างที่เพียงพอจะเหมือนกับที่ระบุใน 12.3.1, 12.3.2 และ 12.3.3
การประยุกต์ใช้: โพรบนี้มีไว้เพื่อตรวจสอบการป้องกันขั้นพื้นฐานในการเข้าถึงชิ้นส่วนที่เป็นอันตรายนอกจากนี้ยังใช้เพื่อตรวจสอบการป้องกันการเข้าถึงด้วยนิ้ว
ตัวอย่างการทดสอบ: ชิ้นส่วนที่มีชีวิตหรือชิ้นส่วนเครื่องจักรกลของตู้ที่เข้าถึงได้ง่าย
ลักษณะเฉพาะ: หัววัดนิ้วทดสอบนี้ประกอบด้วย dito นิ้วฐานและที่จับหุ้มฉนวนซึ่งจำลองลักษณะของมือมนุษย์มีข้อต่อที่เคลื่อนย้ายได้สองข้อซึ่งสามารถโค้งงอได้ที่ 90 °ปรับแต่งได้: สามารถใช้สำหรับการทดสอบการป้องกันไฟฟ้าช็อตเมื่อติดตั้งปลั๊กกล้วยแบบเสียบได้และขั้วต่อแอมเฟนอลที่ปลายด้ามจับหรือใช้สำหรับการทดสอบการป้องกันตู้เมื่อเปิดรูเกลียวของ M6 ที่ปลายด้ามจับ (เชื่อมต่อด้วยการดึง และดันไดนาโมมิเตอร์)
พารามิเตอร์(mm):
| แบบ | HT-I02 |
| ชื่อ | นิ้วทดสอบมาตรฐาน |
| ข้อต่อ 1 | 30 ± 0.2 |
| ข้อต่อ 2 | 60 ± 0.2 |
| ความยาวนิ้ว | 80 ± 0.2 |
| ปลายนิ้วเพื่อทำให้ยุ่งเหยิง | 180 ± 0.2 |
| ทรงกระบอก | R2 ± 0.05 |
| เป็นทรงกลม | R4 ± 0.05 |
| ปลายนิ้วตัดมุมเอียง | 37โอ 0-10 ′ |
| ปลายนิ้วเรียว | 14 โอ 0-10 ′ |
| เส้นผ่านศูนย์กลางของนิ้วทดสอบ | Ф12 0 -0.05 |
| เส้นผ่านศูนย์กลางส่วน AA | Ф50 |
| ความกว้างของส่วน AA | 20 ± 0.2 |
| เส้นผ่านศูนย์กลางของแผ่นกั้น | Ф75± 0.2 |
| ความหนาของแผ่นกั้น | 5 ± 0.5 |
| บังคับ | ---- |
| มาตรฐานประยุกต์ | IEC61032-1 |
