รายละเอียดสินค้า:
การชำระเงิน:
|
มาตรฐาน: | IEC60947-1 | ทดสอบความสูง: | 250~500mm |
---|---|---|---|
เส้นผ่านศูนย์กลางของการหมุน: | 75mm | อัตราการทดสอบ: | 10±2 รอบต่อนาที |
เส้นผ่านศูนย์กลางของรูปลอกโลหะ: | 6.5~28.6mm | เวลาทดสอบ: | 0~9999 |
แสงสูง: | อุปกรณ์ทดสอบ IEC 500 มม.,อุปกรณ์ทดสอบ IEC 60947-1 IEC,อุปกรณ์ทดสอบ IEC 2 รอบต่อนาที |

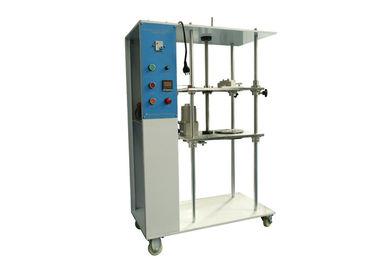

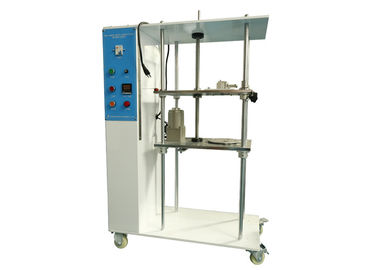

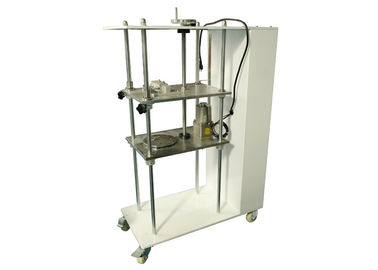

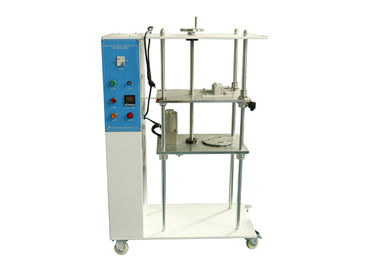

10 รอบต่อนาที ± 2 รอบต่อนาที อุปกรณ์ทดสอบ IEC เครื่องทดสอบแรงดัดงอสำหรับตัวนำความสูง 250 ~ 500 มม. บูชภายใน 15 มม.
มาตรฐาน:
IEC 60947-1 ' สวิตช์เกียร์และชุดควบคุมแรงดันต่ำ – ส่วนที่ 1: กฎทั่วไป ' ข้อ 8.2.4.3 รูปที่ 1
คำอธิบายมาตรฐาน:
ให้ทำการทดสอบด้วยอุปกรณ์ทดสอบที่เหมาะสมจำนวนตัวนำที่กำหนดจะต้องเชื่อมต่อกับเทอร์มินัลความยาวของตัวนำทดสอบควรยาวกว่าความสูง H ที่ระบุในตารางที่ 5 75 มม. ขันสกรูจับยึดให้แน่นด้วยแรงบิดตามตารางที่ 4 หรือแรงบิดที่ผู้ผลิตกำหนดอุปกรณ์ที่ทดสอบต้องได้รับการรักษาความปลอดภัยดังแสดงในรูปที่ 1
ตัวนำแต่ละตัวต้องเคลื่อนที่เป็นวงกลมตามขั้นตอนต่อไปนี้:
ปลายตัวนำที่ทดสอบต้องผ่านบูชที่มีขนาดเหมาะสมในแท่นวางที่ความสูง H ใต้ขั้วอุปกรณ์ ตามที่กำหนดในตารางที่ 5 ตัวนำอื่นต้องงอเพื่อไม่ให้ส่งผลต่อผลการทดสอบ .บุชชิ่งจะต้องอยู่ในตำแหน่งที่มีศูนย์กลางในแผ่นแนวนอนกับตัวนำบุชชิ่งจะถูกย้ายเพื่อให้เส้นกึ่งกลางอธิบายวงกลมที่มีเส้นผ่านศูนย์กลาง 75 มม. รอบจุดศูนย์กลางในระนาบแนวนอนที่ 1 0 รอบต่อนาที ± 2 รอบต่อนาทีระยะห่างระหว่างปากเทอร์มินอลกับพื้นผิวด้านบนของบุชชิ่งต้องอยู่ภายใน 1 5 มม. ของความสูง H ในตารางที่ 5 บูชจะต้องหล่อลื่นเพื่อป้องกันการจับ บิด หรือหมุนของตัวนำที่หุ้มฉนวนมวลตามที่ระบุในตารางที่ 5 จะถูกแขวนไว้ที่ปลายตัวนำการทดสอบต้องประกอบด้วยรอบต่อเนื่อง 135 รอบ
ในระหว่างการทดสอบ ตัวนำต้องไม่หลุดออกจากขั้วหรือหักใกล้ชุดจับยึด
แอปพลิเคชัน:
ใช้สำหรับตัดสินว่าการออกแบบและโครงสร้างของขั้วต่อสกรูยึดนั้นสอดคล้องกับข้อกำหนดไม่ให้ลวดเสียหายมากเกินไปหรือไม่นอกจากนี้ยังใช้เพื่อตรวจสอบว่าขั้วต่อสกรูยึดสามารถรับแรงกดระหว่างการใช้งานปกติได้หรือไม่
พารามิเตอร์:
แบบอย่าง | HC9903A |
อัตราการทดสอบ | 10±2 รอบต่อนาที |
เส้นผ่านศูนย์กลางของการหมุน | 75mm |
เวลาทดสอบ | 0-9999 |
น้ำหนัก | 0.2,0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7 กก. (น้ำหนักทับ) |
ทดสอบความสูง | 250~500mm |
เส้นผ่านศูนย์กลางของรูปลอกโลหะ | 6.5 มม. 9.5 มม. 13 มม. 14.5 มม. 15.9 มม. 19.1 มม. 22.2 มม. 25.4 มม. และ 28.6 มม. 9 ชิ้น |
มาตรฐาน | IEC60947-1 |
ตารางรายการน้ำหนัก:
เลขที่. | มวลน้ำหนัก (กก.) | ปริมาณ |
1# | 0.2 พร้อมตะขอ | 1 ชิ้น |
2# | 0.3 พร้อมตะขอ | 1 ชิ้น |
3# | 0.4 พร้อมตะขอ | 1 ชิ้น |
4# | 0.7 พร้อมตะขอ | 1 ชิ้น |
5# | 0.7 ทะลุรู | 2 ชิ้น |
6# | 0.9 พร้อมตะขอ | 1 ชิ้น |
7# | 0.9 ทะลุรู | 2 ชิ้น |
8# | 1.4พร้อมตะขอ | 1 ชิ้น |
9# | 2 พร้อมตะขอ | 1 ชิ้น |
10# | 2 รูทะลุ | 1 ชิ้น |
11# | 2.3 ทะลุรู | 1pc |
12# | 4.5 พร้อมตะขอ | 1 ชิ้น |
13# | 4.5 ทะลุรู | 1pc |
14# | 6.8 พร้อมตะขอ | 1 ชิ้น |
15# | 6.8 ทะลุรู | 1 ชิ้น |
16# | 8 .2พร้อมตะขอ | 1 ชิ้น |
ตารางการจัดน้ำหนัก:
มวลที่ต้องการ (กก.) | การจัดวาง |
0.2 | 1# |
0.3 | 2# |
0.4 | 3# |
0.7 | 4# |
0.9 | 6# |
1.4 | 8# |
2 | 9# |
2.9 | 9#+7# |
4.5 | 12# |
5.9 | 12#2*5# |
8.6 | 14#+2*7# |
9.5 | 9#+13#+11#+5# |
10.4 | 12#+13#+2*5# |
14 | 14#+13#+10#+5# |
15 | 16#+15# |
16.8 | 16#+13#+11#+2*7# |
20 | 16#+15#+11#+10#+5# |
22.7 | 16#+15#+13#+11#+7# |
