สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HongCe |
ได้รับการรับรอง: | Calibration Certificate (Cost Additional) |
หมายเลขรุ่น: | HJ0636C |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiatable |
รายละเอียดการบรรจุ: | ไม้อัด |
เวลาการส่งมอบ: | 30 วัน |
เงื่อนไขการชำระเงิน: | T/T |
สามารถในการผลิต: | 10 ชุด / เดือน |
มาตรฐาน: | IEC62552 | ควบคุม: | จำกัด(มหาชน) |
---|---|---|---|
สถานีทดสอบ: | 2 สถานี | ทดสอบครั้ง: | 0-999999 ครั้ง |
โหลดแรงดันไฟฟ้า: | 0-250V ปรับ | ระบบการควบคุม: | การควบคุมโปรแกรม PLC |
แสงสูง: | เครื่องทดสอบเครื่องใช้ไฟฟ้า,อุปกรณ์ทดสอบเครื่องใช้ไฟฟ้าแบบพกพา |

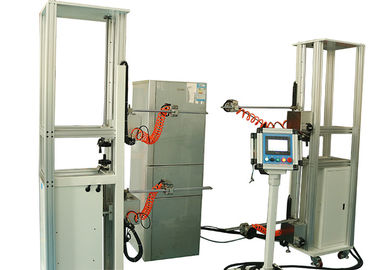

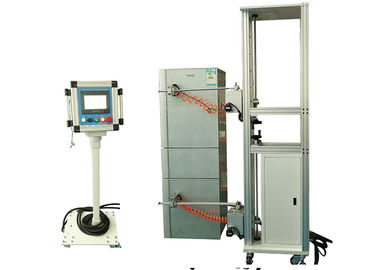

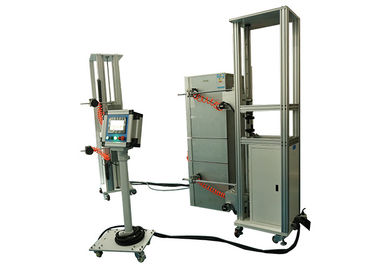

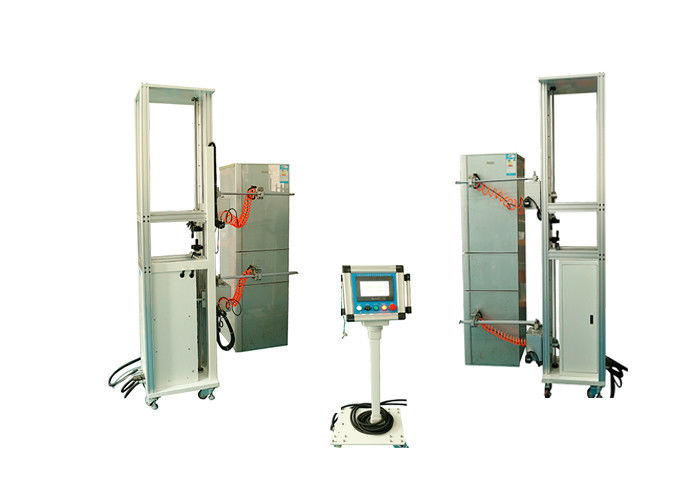

IEC 62552 ตู้เย็นประตูและลิ้นชักควบคุม PLC 2 สถานีสองเปิดประตูด้านความอดทนทดสอบ
ข้อมูลผลิตภัณฑ์:
เครื่องทดสอบความทนทานประตูแบบบูรณาการได้รับการออกแบบและผลิตเป็นพิเศษตามมาตรฐาน IEC 60335-2-24 ข้อ 22.112, IEC 62552 ข้อ 11.2, ข้อ 11.3 และอื่น ๆ เหมาะสำหรับการทดสอบประตูตู้เย็น เป็นอุปกรณ์พิเศษสำหรับการทดสอบความทนทานและโครงสร้างของประตูตู้เย็น
อุปกรณ์ที่ใช้ระบบควบคุมอัจฉริยะ PLC ขั้นสูงหน้าจอสัมผัสอินเทอร์เฟซการดำเนินงาน humanized เพื่อให้การบันทึกและแสดงผลถูกต้องมากขึ้น กับเวลาทดสอบที่กำหนดไว้ล่วงหน้าในการตรวจสอบปัจจุบันการควบคุมแรงดันไฟฟ้าและการแสดงผลความเร็วในการทดสอบจังหวะการทดสอบการเปิด / ปิดการตั้งค่าแรงดึงประตูเปิดดึงแรงโค้งแสดงผลชั่วคราวการเก็บข้อมูลการทดสอบและแบบสอบถามปลุกความผิดและฟังก์ชั่นอื่น ๆ โดยบันทึกข้อมูลว่าตัวอย่างทดสอบมีคุณสมบัติหรือไม่ มันเป็นตัวเลือกแรกสำหรับสถาบันมาตรวิทยาและห้องปฏิบัติการขนาดใหญ่
โครงการทดสอบ:
IEC 60335-2-24 ข้อ 22.112
ประตูและฝาปิดช่องในอุปกรณ์ทดสอบเครื่องใช้ไฟฟ้า
IEC 62552 ข้อ 11.2 ข้อ 11.3
ทดสอบความทนทานสำหรับประตูฝาปิดและลิ้นชัก
พารามิเตอร์ทางเทคนิค :
ช่วงตัวอย่างการใช้งานหลักการโครงสร้างและสภาพแวดล้อมการใช้งาน | |
ตัวอย่างและข้อ จำกัด | เครื่องทำความเย็น (ตู้เย็น) |
วัตถุประสงค์การทดสอบ | ใช้สำหรับการทดสอบอายุการใช้งานของ interlocks หรือตัวแนะนำสำหรับประตูหรือลิ้นชักตู้เย็นเพื่อตรวจสอบความน่าเชื่อถือของ interlocks ยังใช้เพื่อช่วยในการทดสอบอื่น ๆ สำหรับการเปิดและปิดประตูซ้ำ ๆ เช่นการทดสอบการละลายน้ำแข็งและการทดสอบการรั่วของสารทำความเย็น |
หลักการทดสอบ | มอเตอร์ขับเคลื่อนหุ่นยนต์ขับประตูหรือฝาครอบที่ดูดโดยเครื่องดูดสูญญากาศเพื่อตอบสนองด้วยความเร็วที่แน่นอนเพื่อตรวจสอบความน่าเชื่อถือของอุปกรณ์ที่เชื่อมต่อกัน |
โครงสร้าง | อุปกรณ์ถูกแบ่งออกเป็นตู้ควบคุมไฟฟ้า (รวมถึงตัวควบคุมแรงดันไฟฟ้าโหลด) เฟรมและแขนหุ่นยนต์ ขนาด: 1500 × 1300 × 2200 (mm) W × D × H น้ำหนัก: 140 กิโลกรัม |
สภาพแวดล้อมการดำเนินงาน | แหล่งจ่ายไฟ: AC220V ± 10% / 50-60Hz พลังงาน: 6KW แหล่งอากาศ: 0.5-0.7MPa อัดอากาศ สถานที่ใช้งาน: ความดันบรรยากาศ 80 ~ 106kpa temperature อุณหภูมิ 5 ~ 40 ° C humidity ความชื้นสัมพัทธ์ (20 ~ 80)% RH; ไม่มีการสั่นสะเทือนที่รุนแรงการสั่นสะเทือนไม่มีการรบกวนทางแม่เหล็กไฟฟ้าไม่มีฝุ่นไม่มีก๊าซระเบิดและการกัดกร่อน |
ประสิทธิภาพ | |
สถานีทดสอบ | ตำแหน่งการกระทำประตูหมุน สถานีกระทำลิ้นชัก |
วิธีการควบคุมไฟฟ้า | PLC การควบคุมแบบบูรณาการที่ชาญฉลาดการดำเนินงานส่วนต่อประสานสัมผัสมนุษย์ขนาด 7 นิ้ว |
โหมดขับเคลื่อน | เซอร์โวมอเตอร์ขับเคลื่อน |
ตัวอย่างวิธีการจับยึด | เครื่องดูดสูญญากาศ |
ความเร็วประตูเปิด / ปิด | Revolving Door Action: สามารถตั้งค่าล่วงหน้าได้ตั้งแต่ 0-360 ° / s (1.5m / s) การกระทำของลิ้นชัก: 0-100mm / s สามารถตั้งไว้ล่วงหน้า |
หมุนมุมประตูเปิดปิด | 0-90 °สามารถตั้งค่าล่วงหน้าได้ |
ระยะทางเปิดประตูลิ้นชัก | 0-100 มม. สามารถตั้งค่าล่วงหน้าได้ |
ทดสอบครั้ง | 0-999999 ครั้งสามารถตั้งไว้ล่วงหน้า |
โหลดแรงดันไฟฟ้า | 0-250V ปรับ |
รายการทดสอบและกระบวนการหัตถกรรม | 1. การทดสอบความทนทานของอุปกรณ์เชื่อมต่อประตูตู้เย็น กระบวนการ: เครื่องดูดสูญญากาศดูดประตูอัตโนมัติ ---- เปิดประตูไปสู่มุมที่กำหนดไว้ล่วงหน้าด้วยความเร็วที่กำหนดไว้ล่วงหน้า (45 °) ---- ปิดประตูด้วยความเร็วที่ตั้งไว้ล่วงหน้า ---- เปิดและปิดประตูซ้ำ ๆ จนกว่าจะถึง ทดสอบครั้ง 2. ทดสอบความอดทนประตูตู้เย็นลิ้นชัก กระบวนการ: เครื่องดูดสูญญากาศดูดประตูอัตโนมัติ ---- เปิดลิ้นชักไปยังระยะทางที่กำหนดไว้ล่วงหน้าด้วยความเร็วที่ตั้งไว้ (15-25 มม.) ---- ปิดลิ้นชักด้วยความเร็วที่ตั้งไว้ ---- เปิดและปิดลิ้นชักซ้ำ ๆ จนกระทั่งถึง ทดสอบครั้ง |
อุปกรณ์ป้องกันความปลอดภัย | |
อำนาจ | ป้องกันการรั่วไหลเกินพิกัดและการป้องกันไฟฟ้าลัดวงจร |
เครื่องยนต์ | โอเวอร์โหลดป้องกันไฟฟ้าลัดวงจร |
