สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HongCe |
ได้รับการรับรอง: | Third Party Calibration, CE (Cost additional) |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiatable |
รายละเอียดการบรรจุ: | ไม้อัด |
เวลาการส่งมอบ: | 3 เดือน |
เงื่อนไขการชำระเงิน: | T/T, L/C |
รอบทดสอบ: | 8sec /ชิ้น | เซ็นเซอร์ความดันพิสัย: | 0Bar <P <10 บาร์ |
---|---|---|---|
เซ็นเซอร์ความดันความแม่นยำ: | 0.1% | ช่วงเซ็นเซอร์สูญญากาศ: | 10pa <P <100000 pa |
เซ็นเซอร์สูญญากาศแม่นยำ: | 10pa | ||
แสงสูง: | helium leak test equipment,helium leak testing |

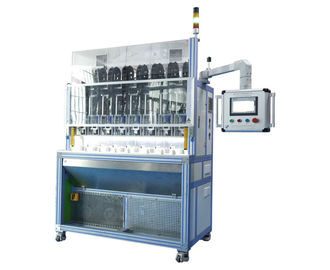

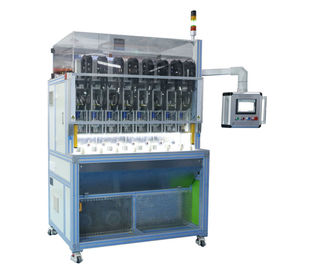

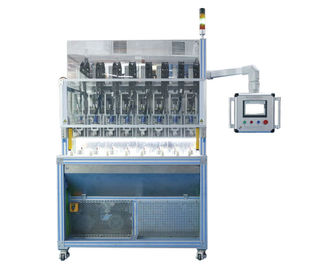

เครื่องทดสอบตลับลูกปืนแบบบูรณาการ
เครื่องทดสอบสายตลับหมึกรวมการตรวจจับอากาศอัด, การตรวจสอบสูญญากาศ, ฟังก์ชันการทดสอบ toruqe สามในหนึ่งรอบการทดสอบสามารถ 8 วินาที / ชิ้นสถานีทดสอบสามารถปรับแต่งตามชิ้นงานของลูกค้า
ข้อมูลทางเทคนิค:
ความต้องการทางเทคนิค | Rresponse ทางเทคนิค | |
ขอบเขตที่สามารถใช้งานได้ของผลิตภัณฑ์ | กระสุนปืน | ขึ้นอยู่กับผลิตภัณฑ์ของลูกค้า |
ฟังก์ชั่นการทดสอบ | การรั่วออก | ใช่ |
ตลับหมึกภายในรั่ว | ใช่ | |
การทดสอบแรงบิด | ใช่ | |
คุณสมบัติหลัก | ประเภทเครื่อง | ในบรรทัด |
สถานีทดสอบ | สามารถปรับแต่งได้ | |
ช่วงเซนเซอร์ความดัน (บาร์) | 0 บาร์ <P <10 บาร์ | |
ความแม่นยำเซนเซอร์ความดัน | 0.1% | |
ช่วงเซนเซอร์สูญญากาศ (บาร์) | 10pa <P <100000pa | |
ความแม่นยำเซนเซอร์สูญญากาศ | 10pa | |
หน่วยหมุน | มอเตอร์เซอร์โวที่มีฟังก์ชั่นแรงบิด | |
ความดันอากาศทำงาน (บาร์) | 1.5 บาร์ <P <7 บาร์ | |
คุณสมบัติ SMEDxture | ความพึงพอใจ | |
PLC Program | อัตโนมัติ (ตัดทำ) | |
แยกการควบคุมพารามิเตอร์สำหรับสถานีต่างๆ | ความพึงพอใจ | |
ปรับความเร็วรอบทั่วไป | ความพึงพอใจ | |
การทดสอบความเร็วหมุนปรับได้ | ความพึงพอใจ | |
การผสมจาระบี | ความพึงพอใจ | |
การทดสอบความรั่วในห้องเย็นและร้อน | ความพึงพอใจ | |
การทดสอบข้ามโฟลว์ในตำแหน่งที่ปิด | ความพึงพอใจ | |
การทดสอบ Cross Flow ในตำแหน่งที่เปิด | ความพึงพอใจ | |
แรงบิดสูงสุด | ความพึงพอใจ สัญญาณเตือนแรงบิดสูงสุด | |
ทำเครื่องหมายชิ้นส่วน OK หลังจากการทดสอบ | ความพึงพอใจ | |
ปรับแรงบิด | ความพึงพอใจ | |
การเข้าสู่ระบบล้มเหลวของเครื่อง | ความพึงพอใจ | |
บันทึกการผลิต | ความพึงพอใจ | |
ฟังก์ชั่นทำความสะอาดจาระบี | ความพึงพอใจ | |
รอบเวลา (S) | 8sec /ชิ้น |
ข้อดีของเครื่อง:
(1) เครื่องเป็นแบบ in-line ประกอบด้วย 8workstations ที่มีรอบการทำงานของชิ้นงาน 8sec pertest
(2) การทดสอบการผสมและการรั่วของจาระบีสำหรับตลับหมึกจะเสร็จสิ้นโดยอัตโนมัติ ส่วน OK และ NOK สามารถแยกแยะได้ ชิ้นส่วน OK จะถูกทำเครื่องหมายโดยอัตโนมัติและไม่โหลดบรรจุด้วยมือ ส่วน NOK จะถูกยกเลิกการโหลดและวางไว้ในกล่องที่ไม่ได้ใช้งาน ข้อผิดพลาดของผู้ประกอบการมีจำนวน จำกัด
(3) การควบคุมเครื่องจักรโดยอัตโนมัติจะต้องมีการควบคุมโดย PLC ที่มีประสิทธิภาพสูงเสถียรภาพสูงและใช้งานง่ายเพื่อเพิ่มคุณภาพและลดต้นทุนของมนุษย์
(4) เครื่องรั่วที่ระดับมาตรฐานใช้กับเครื่องเป็นฐานสำหรับสอบเทียบที่ได้รับการรับรองโดยห้องปฏิบัติการวัดผลแห่งรัฐ
(5) มีอุปกรณ์เสถียรภาพแรงดัน (pressure stability device) ติดตั้งอยู่ในตัวเครื่องเพื่อให้ได้ค่า Stable measure
(6) ใช้มอเตอร์เซอร์โวที่มีฟังก์ชั่น torquecontrol เพื่อให้แน่ใจว่ามีแรงบิดสูงสุดและการจัดวางระหว่างการทดสอบ
(7) มีช่องระบายความร้อนในเครื่องเพื่อขจัดคราบสกปรกออกจากวาล์ว
(8) มีเครื่องหมายในเครื่องอัตโนมัติเพื่อให้แน่ใจว่าได้ทำเครื่องหมายส่วนดีไว้
(9) วิธีการทดสอบการรั่วไหลของการอพยพร่วมกับการลดความชื้นทำให้อัตราการวัดผิดพลาดต่ำกว่า 2%
(10) เครื่องชั่งที่ออกแบบมาเป็นพิเศษจะไม่ได้รับผลกระทบจากส่วนผสมของจาระบีและวัตถุแปลกปลอม
ขั้นตอนการทดสอบ:

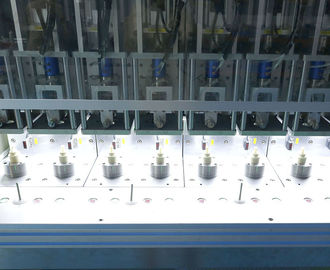

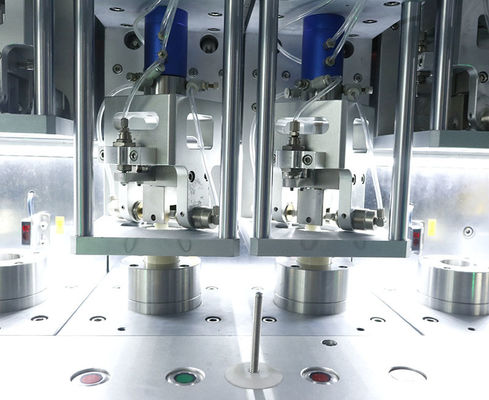

เครื่องทั้งหมดมีสถานี 8test ที่มีขั้นตอนการทดสอบเดียวกันและสามารถดำเนินการโดยผู้ดำเนินการรายเดียว
ขั้นตอนที่ 1: การโหลดและบรรจุด้วยตนเองผลิตภัณฑ์ทดสอบหนึ่งตัวในแต่ละครั้ง (4sec.)
ขั้นตอนที่ 2: ผสมผสานจาระบี, กด, เปิด, เปิดและปิดตลับ ตรวจสอบตลับหมึกก่อนเพื่อให้แน่ใจว่าอัตราการวัดที่ผิดพลาดต่ำกว่า (10 วินาที)
ประการแรกให้เปลี่ยนตลับทดสอบอย่างรวดเร็วและสลับไปมาระหว่างการเปลี่ยนตลับหมึกทำความสะอาดก๊าซที่สะอาดและแห้งไปยังห้องเย็นหอทำความร้อนและห้องออกเพื่อให้แน่ใจว่าทุกห้องสะอาด
ประการที่สองตรวจสอบว่ามีการผสมจาระบีอย่างสมบูรณ์และแต่ละห้องจะเปลี่ยนไปที่ตำแหน่งที่ถูกต้องตรวจสอบให้แน่ใจว่ามีสภาพเดียวกันของชิ้นทดสอบแต่ละชิ้น
ขั้นตอนที่ 3 สถานีทดสอบที่สงวนไว้ (เติมก๊าซ + แรงดันอากาศ + การสุ่มตัวอย่าง + การระบายอากาศ = 7 วินาที)
ขั้นตอนที่ 4 สถานีทดสอบที่สงวนไว้ (เติมก๊าซ + แรงดันอากาศ + การสุ่มตัวอย่าง + การระบายอากาศ = 7 วินาที)
ขั้นตอนที่ 5 สถานีทดสอบที่สงวนไว้ (เติมก๊าซ + แรงดันอากาศ + การสุ่มตัวอย่าง + การถ่ายเทอากาศ = 7 วินาที)
ขั้นตอนที่ 6 สถานีทดสอบที่สงวนไว้ (เติมก๊าซ + แรงดันอากาศ + การสุ่มตัวอย่าง + การถ่ายเทอากาศ = 7 วินาที)
ขั้นตอนที่ 7 สถานีทดสอบที่สงวนไว้ (เติมก๊าซ + แรงดันอากาศ + การสุ่มตัวอย่าง + การถ่ายเทอากาศ = 7 วินาที)
ขั้นตอนที่ 8 สถานีทดสอบที่สงวนไว้ (เติมก๊าซ + แรงดันอากาศ + การสุ่มตัวอย่าง + การถ่ายเทอากาศ = 7 วินาที)
ขั้นตอนที่ 9 สถานีทดสอบที่สำรองไว้ (เติมก๊าซ + แรงดันอากาศ + การสุ่มตัวอย่าง + การระบายอากาศ = 7 วินาที)
ขั้นตอนที่ 10, สถานีทดสอบที่สงวนไว้ (เติมก๊าซ + แรงดันอากาศ + การสุ่มตัวอย่าง + การถ่ายเทอากาศ = 7 วินาที)
ขั้นที่ 11 ทำเครื่องหมายส่วน OK (2 วินาที.)
ทำเครื่องหมายส่วน OK โดยอัตโนมัติและปลุกส่วน NOK
เราได้ออกแบบขั้นตอน 11 ขั้นตอนลูกค้าสามารถรวมกันเป็นผลิตภัณฑ์เฉพาะของลูกค้า
