สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HongCe |
ได้รับการรับรอง: | TUV、ITS、CSA、BV、SGS 、CNAS(cost additional) |
หมายเลขรุ่น: | CK-4 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiatable |

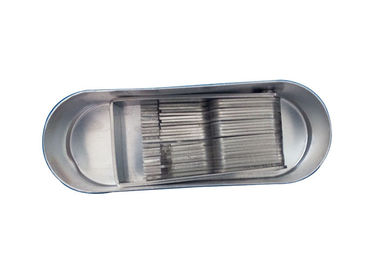

รายละเอียดการบรรจุ: | กล่องอลูมิเนียม |
เวลาการส่งมอบ: | 7 วัน |
เงื่อนไขการชำระเงิน: | T/T |
สามารถในการผลิต: | ชุดละ 100 ชุด / เดือน |
วัสดุ: | สแตนเลส | เกจระยะทาง Creepage: | 23 |
---|---|---|---|
มาตรฐานเพื่อ: | IEC60884-1, IEC60598 และ IEC60335 เป็นต้น | ||
แสงสูง: | เครื่องทดสอบอุปกรณ์แบบพกพาอุปกรณ์ทดสอบอุปกรณ์แบบพกพา,portable appliance tester |
IEC60598 ข้อ 11.2 เครื่องทดสอบเครื่องใช้ไฟฟ้าระยะห่างและฉนวนกันความร้อน
ข้อมูลผลิตภัณฑ์:
เครื่องวัดค่าทดสอบเป็นไปตาม IEC60884-1, IEC60598, IEC60335 เป็นต้นจะใช้เพื่อกำหนดเส้นทางที่สั้นที่สุดระหว่างชิ้นส่วนนำไฟฟ้าสองชิ้นหรือระหว่างส่วนที่เป็นสื่อกระแสไฟฟ้ากับพื้นผิวล้อมรอบของอุปกรณ์วัดตามพื้นผิวของฉนวน, กับข้อกำหนดที่ทำตามความต้องการ

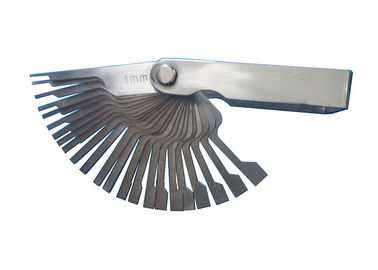

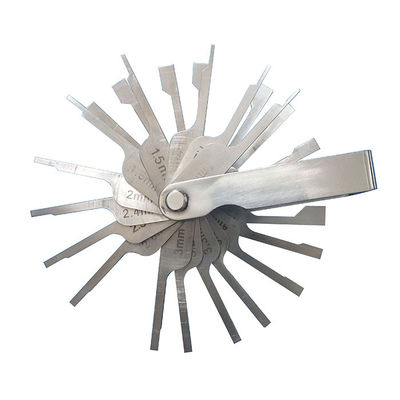

เครื่องวัดระยะทาง creepage เป็นเครื่องวัดระยะทางที่เพิ่มขึ้น 23 ช่วง:
1.0mm / 1.2mm / 1.4mm / 1.5mm / 1.6mm / 2.0mm / 2.4mm / 2.5mm / 2.8mm / 3.0mm / 3.2mm / 3.3mm / 3.5mm / 4.0mm / 4.5mm / 5.0mm / 5.5mm /6.0mm/6.3mm/6.4mm/6.5mm/7.0mm/8.0mm
วัสดุ: สแตนเลส
ชิ้นส่วนต่างๆที่ระบุไว้ในตารางภาคผนวก M จะต้องมีระยะห่างกันอย่างเหมาะสม ระยะหางและระยะเวนฉนวนจะตองไมนอยกวาคาที่กำหนดในตารางที่ 11.1 และ 11.2
ค่าสำหรับระยะทางและระยะห่างที่ครีพเพิลอาจพบได้ในค่ากลางของแรงดันไฟฟ้าที่ใช้งานได้โดยการแก้ไขเชิงเส้นระหว่างค่าที่จัดทำเป็นตาราง ไม่มีการระบุค่าสำหรับแรงดันไฟฟ้าที่ทำงานต่ำกว่า 25 V เนื่องจากแรงดันทดสอบของตาราง 10.2 ถือว่าเพียงพอ
ระยะห่างระหว่างชิ้นส่วนที่มีกระแสไฟฟ้าตรงข้ามกับกระแสไฟฟ้าจะต้องสอดคล้องกับ
ข้อกำหนดสำหรับฉนวนพื้นฐาน
11.2.1 การตรวจสอบความถูกต้องจะทำโดยการตรวจวัดที่ทำขึ้นพร้อมกับและไม่มีตัวนำของ ส่วนที่ใหญ่ที่สุดที่เชื่อมต่อกับขั้วของโคมไฟ
ระยะห่างของการรุกของร่องที่มีความกว้างน้อยกว่า 1 มิลลิเมตร จำกัด อยู่ที่ความกว้าง
ช่องว่างอากาศที่มีความกว้างน้อยกว่า 1 มิลลิเมตรจะถูกละเว้นในการคำนวณการกวาดล้างทั้งหมดเว้นแต่ช่องว่างทั้งหมดจะน้อยกว่า 3 มิลลิเมตรโดยจะต้องคำนึงถึงความกว้างช่องว่างอากาศหนึ่งในสาม
สำหรับโคมไฟที่มีช่องรับเครื่องใช้ไฟฟ้าเครื่องวัดจะทำด้วยขั้วต่อที่เหมาะสม
ระยะทางผ่านช่องหรือช่องเปิดในส่วนภายนอกของวัสดุฉนวนจะวัดด้วยฟอยล์โลหะที่สัมผัสกับพื้นผิวที่สามารถเข้าถึงได้ ฟอยล์ถูกผลักเข้ามุมและสถานที่ที่คล้ายคลึงกันโดยใช้นิ้วทดสอบมาตรฐานที่ระบุไว้ใน IEC 60529 แต่ไม่ได้ถูกกดลงในช่อง
ไม่สามารถวัดระยะทางที่ผิวภายในของชิ้นส่วนที่ปิดสนิทได้ ตัวอย่างของส่วนประกอบที่ปิดผนึกอย่างถาวรคือส่วนประกอบที่ปิดผนึกหรือสารประกอบที่เต็มไปด้วย
ค่าในตารางที่ 11.1 ไม่ใช้กับส่วนประกอบที่มีการเผยแพร่ข้อมูล IEC แยกต่างหาก แต่จะใช้กับระยะทางการติดตั้งและระยะการเข้าถึงสำหรับส่วนประกอบเมื่อรวมเข้ากับโคมไฟ
ระยะห่างที่เกิดจากการรั่วไหลที่ขั้วรับจะต้องวัดจากส่วนที่อยู่ในขั้วต่อกับชิ้นส่วนโลหะที่สามารถเข้าถึงได้และต้องมีการตรวจวัดระยะห่างระหว่างสายไฟที่ต่อเข้ากับชิ้นส่วนโลหะที่สามารถเข้าถึงได้เช่นตัวนำที่มีขนาดใหญ่ที่สุดกับชิ้นส่วนโลหะ ซึ่งสามารถเข้าถึงได้ ด้านการเดินสายภายในของเทอร์มินัลจะต้องวัดระยะห่างระหว่างส่วนที่มีชีวิตของขั้วต่อและชิ้นส่วนโลหะที่สามารถเข้าถึงได้ (ดูรูปที่ 24)
หมายเหตุการวัดระยะห่างจากแหล่งจ่ายไฟและจากสายไฟภายในแตกต่างกันเนื่องจากผู้ผลิตโคมไฟไม่สามารถควบคุมความยาวของฉนวนที่ถอดออกจากสายไฟโดยผู้ติดตั้ง
เมื่อกำหนดระยะทางและระยะห่างของรอยเปื้อนที่ทับสายยึดสายไฟสายไฟหรือคลิปการวัดต้องทำด้วยสายที่ติดตั้ง
