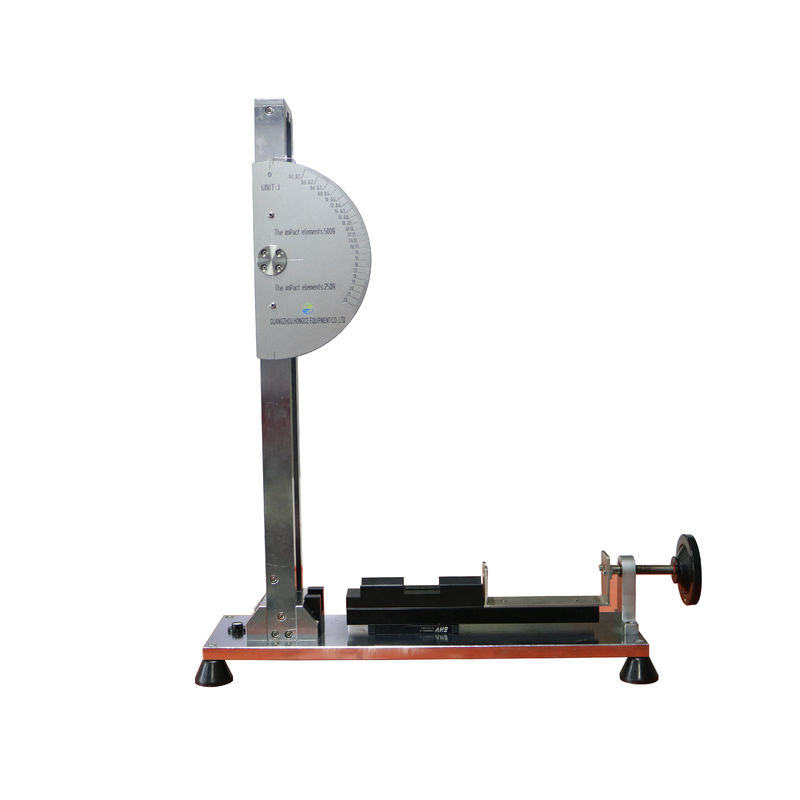

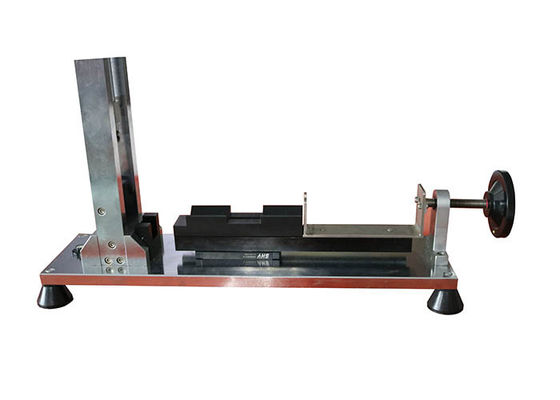

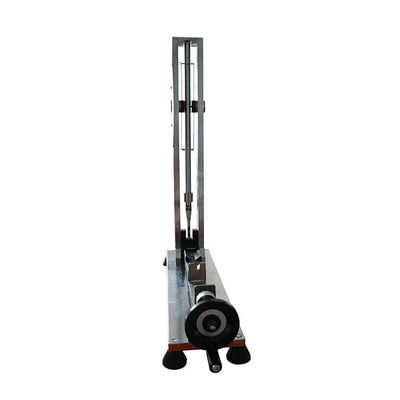

เครื่องทดสอบแรงกระแทกสำหรับเครื่องทดสอบแรงกระแทกสปริง
ข้อมูลผลิตภัณฑ์:
อุปกรณ์สอบเทียบค้อนสปริงได้รับการออกแบบและผลิตตามมาตรฐาน IEC60068-2-75 และ GB2423.55 ซึ่งใช้สำหรับการสอบเทียบเครื่องทดสอบค้อนสปริงตั้งแต่ 0 ถึง 2 เจ
เนื่องจากเป็นเรื่องยากที่จะวัดโดยตรงสำหรับพลังงานที่เสนอของค้อนสปริงที่ปรับเทียบหลักการเทียบมาตรฐานของอุปกรณ์นี้คือการเปรียบเทียบพลังงานที่คำนวณโดยมวลของลูกตุ้มและความสูงที่ลดลง
ความละเอียดสูงสุดของอุปกรณ์นี้คือ 0.01J กลไกการปลดปล่อยได้รับการปรับปรุงให้ดีขึ้นในการออกแบบทำให้สามารถลดการสั่นสะเทือนได้มากที่สุดในการทดสอบเมื่อมีการให้เช่าค้อนสปริง, ลูกตุ้มและลูกปืนอวกาศที่ทำจากเหล็กที่มีคุณภาพดีนำเข้าเพื่อปรับปรุงความแม่นยำและเสถียรภาพของอุปกรณ์ .
พารามิเตอร์ทางเทคนิค:
ความถูกต้อง | 0.01J |
ช่วงการวัดสูงสุด | 0-2J |
พลังงานกระแทก | แม็กซ์ 2J |
เส้นผ่าศูนย์กลางของร่องคู่มือ | 51mm |
การสูญเสียพลังงานของลูกตุ้ม | <0.002J |
ระยะไก | > 30mm |
การแจ้งและการบำรุงรักษา:
1. ลูกตุ้มไม่สามารถแกว่งใด ๆ ได้ก่อนที่เครื่องทดสอบฮอร์นสปริงจะถูกเปิดใช้งาน
2. สตาร์ทการแกว่งล้อปล่อยหลังจากที่เครื่องทดสอบค้อนสปริงถูกทริกเกอร์
สภาพแวดล้อมการทำงาน: 25 ± 5 ℃อุณหภูมิ 60-80% ป้องกันการสั่นสะเทือน
4. ไม่ควรใส่สารหล่อลื่นลงบนแผ่นเสียดทานของตัวชี้ถ้าจำเป็นต้องทำความสะอาดโปรดใช้เครื่องดื่มแอลกอฮอล์
ขั้นตอนการสอบเทียบค้อนสปริง:
B.1 หลักการสอบเทียบ
หลักการของขั้นตอนการสอบเทียบนี้คือการเปรียบเทียบพลังงานที่ได้จากค้อนสปริงซึ่งเป็นเรื่องยากที่จะวัดได้โดยตรงกับพลังงานของลูกตุ้มซึ่งคำนวณได้จากมวลและความสูงของการตก
B.2 การสร้างอุปกรณ์สอบเทียบ
อุปกรณ์สอบเทียบที่ประกอบขึ้นดังแสดงในรูป B.1 นอกเหนือจากกรอบส่วนหลักจะเป็นลูกปืน "a" ตัวชี้ลาก "b" ลูกตุ้ม "c" ฐานปลด "d" และอุปกรณ์ปลด "e"
ส่วนหลักของอุปกรณ์สอบเทียบคือลูกตุ้ม "c" ดังแสดงในรูป B.2 ปลายล่างของลูกตุ้มนี้ได้รับการกำหนดให้เป็นสปริงเหล็กที่มีรายละเอียดดังรูปที่ B.3 ฤดูใบไม้ผลิเป็นเหล็กกล้าสปริงโดยไม่ต้องมีการรักษาเป็นพิเศษและยึดติดกับลูกตุ้ม "c" ไว้อย่างเข้มงวด
รูป B.4 แสดงบางส่วนในขนาดใหญ่
ควรตั้งข้อสังเกตว่าสปริงนี้ได้รับการออกแบบมาสำหรับการปรับเทียบค้อนสปริงที่มีลักษณะตามตารางที่ 1 สำหรับค่าพลังงานเท่ากับหรือน้อยกว่า 1 องศาสำหรับควอลิปเตอร์ค้อนสปริงที่มีลักษณะเฉพาะตามที่กำหนดไว้สำหรับ 2 J ฤดูใบไม้ผลิของลูกตุ้มของ อุปกรณ์ปรับเทียบจะต้องมีการออกแบบที่แตกต่างกัน
เพื่อให้ได้ลักษณะการเสียดสีที่เหมาะสมของตัวชี้ชิ้นผ้าทอหนา ๆ จะถูกวางไว้ระหว่างพื้นผิวโลหะของตลับลูกปืนสายเปียโนที่ถูกงอในลักษณะที่มีแรงเล็ก ๆ เกิดขึ้นกับผ้า
เนื่องจากอุปกรณ์ปลดปล่อยถูกนำออกในระหว่างการสอบเทียบอุปกรณ์สอบเทียบอุปกรณ์ปลดปล่อยจะยึดกับฐานปลดโดยใช้สกรู
B.3 วิธีการสอบเทียบอุปกรณ์สอบเทียบ
การสอบเทียบของอุปกรณ์สอบเทียบจะได้รับผลกระทบโดยการใช้ส่วนประกอบ "g" ที่ได้รับการสอบเทียบซึ่งนำมาจากสปริงค้อนตามที่แสดงในรูป B.5 ก่อนการปรับเทียบอุปกรณ์ปลดปล่อยจะถูกนำออกจากอุปกรณ์สอบเทียบ
องค์ประกอบการปรับเทียบที่น่าทึ่งถูกแขวนลอยไว้ด้วยเส้นด้ายผ้าลินิน "h" จำนวน 4 เส้นจากจุดยึดระนาบที่ตั้งอยู่ในแนวนอน 2000 มม. เหนือจุดที่สัมผัสระหว่างลูกตุ้มและองค์ประกอบที่ปรับเทียบได้เมื่ออยู่ในตำแหน่งที่เหลือ องค์ประกอบที่ปรับเทียบได้รับอนุญาตให้แกว่งกับลูกตุ้มและจุดติดต่อในสภาวะแบบไดนามิกจุด "k" ต้องไม่เกิน 1 มม. ใต้จุดที่สัมผัสในตำแหน่งที่เหลือ จุดระงับจะเพิ่มขึ้นในระยะทางเท่ากับความแตกต่างระหว่างจุดติดต่อทั้งสองจุด
แกนปรับเทียบ "g" จะอยู่ที่มุมขวากับพื้นผิวกระแทกของลูกตุ้ม "c" และองค์ประกอบที่โดดเด่นของการปรับเทียบจะอยู่ในแนวนอนในขณะที่เกิดการกระแทก
อุปกรณ์ปรับเทียบจะถูกวางไว้เพื่อให้จุด "k" อยู่ในแนวตรงกับส่วนหัวของชิ้นส่วนที่ปรับแต่งการปรับเทียบ
เพื่อให้ได้ผลลัพธ์ที่น่าเชื่อถืออุปกรณ์สอบเทียบจะได้รับการตรึงอย่างมั่นคงเพื่อรองรับขนาดใหญ่เช่นกับส่วนที่เป็นโครงสร้างของอาคาร
ความสูงของฤดูใบไม้ร่วงวัดได้ที่ศูนย์กลางของแรงโน้มถ่วงของชิ้นส่วนที่ปรับเทียบได้และสามารถวัดค่าได้โดยใช้อุปกรณ์ระดับน้ำประกอบด้วยหลอดแก้ว "j" สองหลอดซึ่งเชื่อมต่อกันด้วยสายยางยืดหยุ่น ท่อแก้วชิ้นใดชิ้นหนึ่งถูกยึดและมีขนาด "I"
องค์ประกอบที่โดดเด่นของการสอบเทียบอาจอยู่ในตำแหน่งบนโดยใช้ด้ายบาง "m" ซึ่งเมื่อแตกออกทำให้เกิดการปลดปล่อยองค์ประกอบที่ทำให้เกิดการปรับเทียบได้
สำหรับการปรับเทียบอุปกรณ์การสอบเทียบจะมีวงกลมอยู่บนแผ่นมาตราส่วนจุดศูนย์กลางของวงกลมนี้ตรงกับลูกปืนของลูกตุ้มและรัศมีของมันจะเป็นวงกลมที่ขยายไปยังตัวลาก ในวงกลมนี้จุดศูนย์ 0 J ที่แสดงในรูป B.6 จะถูกทำเครื่องหมายที่จุดที่ระบุโดยตัวชี้แบบลากเมื่อมีการสัมผัสกับลูกตุ้มในตำแหน่งที่เหลือ
การสอบเทียบทำได้โดยใช้พลังงานกระแทกที่ 1 J ซึ่งสามารถทำได้ด้วยความสูง 408 มม. ± 1 มม. โดยมีองค์ประกอบการปรับเทียบ 250 กรัม
จุดบนแผ่นมาตราส่วนที่สอดคล้องกับ 1 J จะได้รับโดยการให้องค์ประกอบการปรับเทียบที่ระงับการแกว่งกับจุด "k" ในฤดูใบไม้ผลิของลูกตุ้ม หลังจากกดลูกตุ้มแล้วองค์ประกอบการปรับเทียบจะไม่เคลื่อนย้าย การดำเนินการจะทำซ้ำอย่างน้อย 10 ครั้งและจุด 1 J เป็นค่าเฉลี่ยของตัวบ่งชี้ของตัวชี้ลาก
เครื่องแก้วอื่น ๆ ที่วัดได้ดังต่อไปนี้:
ก) เส้นตรงผ่านศูนย์กลางของวงกลมและจุด 0 J;
b) การฉายภาพมุมฉากของจุด J บนเส้นนี้แสดงด้วย P;
c) ระยะห่างระหว่างจุด 0 J และ P แบ่งออกเป็น 10 ส่วนเท่า ๆ กัน
d) ผ่านจุดแบ่งแต่ละเส้นจะมีเส้นตั้งฉากกับเส้น 0 JP;
e) ทางแยกระหว่างเส้นเหล่านี้กับวงกลมจะสอดคล้องกับค่าของพลังงานที่ส่งผลกระทบเท่ากับ 0.1 J; 0.2 J; ถึง 0.9 เจ
หลักการเดียวกันนี้สามารถใช้สำหรับการขยายขนาดเกินจุดที่ 1 การแบ่งส่วนของแผ่น "f" ดังแสดงในรูป B.6
B.4 การใช้อุปกรณ์สอบเทียบ
ค้อนสปริงที่จะปรับตั้งอยู่ในฐานปล่อยและใช้งานได้ 3 ครั้งโดยใช้อุปกรณ์ปลดปล่อย มันจะไม่ถูกปล่อยออกมาด้วยตนเอง
สำหรับการทำงานแต่ละครั้งส่วนประกอบที่โดดเด่นของค้อนสปริงที่จะปรับเทียบจะถูกพลิกกลับในตำแหน่งอื่น ค่าเฉลี่ยของการอ่านค่าทั้งสามของอุปกรณ์สอบเทียบจะเป็นค่าจริงของพลังงานที่ส่งผลกระทบต่อชิ้นงานทดสอบ
