รายละเอียดสินค้า:
การชำระเงิน:
|
แหล่งจ่ายไฟ: | AC220V 50HZ | มุมของการดัด: | ปรับได้ 45 °、 60 °、 90 °หรือ 120 °、 180 ° |
---|---|---|---|
อัตราการดัด: | 8 ~ 60 รอบต่อนาที (ควบคุมความถี่) | สถานีทดสอบ: | 1 สถานีทำงาน (ปรับแต่งได้) |
แสงสูง: | iec testing equipment,laboratory test equipment |

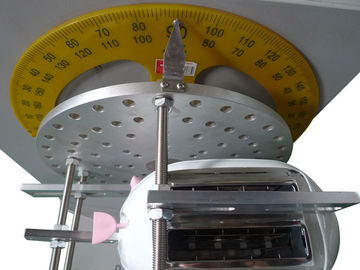

IEC60335-1 ข้อ 25.14 เครื่องทดสอบแรงดึงด้วยสายจ่ายไฟพร้อมด้วยหนึ่งสถานีงาน
ข้อมูลผลิตภัณฑ์:
เครื่องทดสอบนี้จะตรวจสอบการปองกันสายไฟที่จะเขาไปในเครื่อง เป็นไปตามข้อกำหนดมาตรฐานของ IEC60335-1 ข้อ 25.14 เครื่องใช้ที่ให้มากับสายไฟที่เคลื่อนย้ายขณะกำลังทำงานจะต้องสร้างขึ้นเพื่อให้สายไฟได้รับการป้องกันอย่างเพียงพอเพื่อป้องกันไม่ให้เกิดการบิดงอมากเกินไปเมื่อเข้าสู่เครื่อง นี้ไม่ได้ใช้สำหรับเครื่องใช้ไฟฟ้าที่มีม้วนสายไฟ
เครื่องใช้ที่ให้มากับสายไฟที่เคลื่อนย้ายขณะกำลังทำงานจะต้องสร้างขึ้นเพื่อให้สายไฟได้รับการป้องกันอย่างเพียงพอเพื่อป้องกันไม่ให้เกิดการบิดงอมากเกินไปเมื่อเข้าสู่เครื่อง
หมายเหตุ 1: ไม่ใช้กับเครื่องใช้ที่มีสายไฟอัตโนมัติที่ทดสอบโดย 22.16 แทน
การตรวจสอบให้ทำโดยการทดสอบต่อไปนี้ซึ่งทำขึ้นในเครื่องที่มีตัวสั่นตามที่แสดงในรูปที่ 8
ชิ้นส่วนของเครื่องใช้ที่มีช่องเปิดเข้าถูกยึดกับตัวสั่นเพื่อให้เมื่อสายไฟอยู่ตรงกลางของการเดินทางแกนของสายไฟที่เข้าสู่สายรัดหรือทางเข้าอยู่ในแนวตั้งและไหลผ่าน แกนของการสั่น แกนหลักของส่วนของสายแบนจะต้องขนานกับแกนของการสั่น
สายไฟถูกโหลดเพื่อให้แรงที่ใช้คือ:
10 N สำหรับสายไฟที่มีพื้นที่หน้าตัดน้อยกว่า 0.75 มม.
5 N สำหรับสายอื่น ๆ
ระยะห่าง X ตามที่แสดงในรูปที่ 8 ระหว่างแกนของการสั่นและจุดที่สายไฟหรือสายป้องกันเข้าไปในตัวเครื่องจะถูกปรับเพื่อให้เมื่อตัวสั่นเกิดการเคลื่อนที่ตลอดช่วงที่เต็มรูปแบบสายไฟและโหลดจะทำให้ด้านข้างต่ำสุด การเคลื่อนไหว
ตัวสั่นจะเคลื่อนที่ผ่านมุม 90 ° (45 องศาที่ด้านใดด้านหนึ่งของแนวตั้ง) จำนวนการงอสำหรับชิ้นส่วน Z ประเภท Z คือ 20000 และสำหรับสิ่งที่แนบอื่น ๆ 10000 อัตราการงอเป็น 60 ต่อนาที
หมายเหตุ 2: การงอเป็นหนึ่งในการเคลื่อนที่ 90 °
สายไฟและชิ้นส่วนที่เชื่อมโยงกันจะหันไปทางมุม 90 องศาหลังจากมีการงอจำนวนครึ่งหนึ่งยกเว้นสายแบนที่พอดี
ในระหว่างการทดสอบตัวนำไฟฟ้าจะได้รับแรงดันไฟฟ้าที่ได้รับการจัดอันดับและบรรจุด้วยกระแสไฟฟ้าที่ได้รับการจัดอยู่ในเครื่อง
หมายเหตุ 3: กระแสไฟฟ้าไม่ไหลผ่านตัวนำลงดิน
การทดสอบจะต้องไม่มีผล
1. วงจรไฟฟ้าลัดวงจรระหว่างตัวนำ
2. แตกหักมากกว่า 10% ของเส้นลวดของตัวนำใด ๆ
3. การแยกตัวนำออกจากขั้ว
4. การคลายของสายป้องกัน;
5. ความเสียหายต่อสายไฟหรือสายไฟซึ่งอาจส่งผลต่อการปฏิบัติตามมาตรฐานนี้
6. เส้นที่เปราะบางฉีกขาดฉนวนและกลายเป็นที่สามารถเข้าถึงได้
พารามิเตอร์ทางเทคนิค:
แหล่งจ่ายไฟ | AC220V 50HZ |
มุมของการดัด | 45 °, 60 °, 90 °หรือ 120 °, ปรับได้ 180 ° |
อัตราการดัด | 8 ~ 60rpm (การควบคุมความถี่) |
สถานีทดสอบ | 1 สถานีการทำงาน (สามารถปรับแต่งได้) |
แรงดันขาออกสูงสุด | 240V |
กำลังขับสูงสุด | 3kW |
กำลังขับสูงสุด | 12A |
โหลดสูงสุดของตัวอย่าง | 30kg |
น้ำหนักบรรทุก | 5N, 10N * 1 |
เคาน์เตอร์ | จอแสดงผล 6 หลัก 6 แชนแนล, ตั้งไว้ล่วงหน้า |
มีตัวยึดตัวอย่างหรือมีการปรับแต่งตามตัวอย่าง |
