รายละเอียดสินค้า:
การชำระเงิน:
|
| แรงดันทดสอบ: | 0 ~ 600V | ทำงานsim³ze: | 0.1 ลบ.ม. หรือ 0.5 ลบ.ม. |
|---|---|---|---|
| มิติของอิเล็กโทรด: | (5 ± 0.1) × (2 ± 0.1) × (≥12), เอียง 30 ° | มาตรฐาน: | IEC60112, IEC60335-1, IEC60598-1, UL746A และ ASTM D3638-92 |
| แสงสูง: | iec tester,laboratory test equipment |
||
มาตรฐานที่สามารถปรับได้ 60695 อุปกรณ์ทดสอบ IEC พร้อมจอแสดงผลดิจิตอลความแม่นยำสูง
ข้อมูลผลิตภัณฑ์ :
เราได้ออกแบบอุปกรณ์ทดสอบแบบทดสอบและหลักฐานการติดตามเปรียบเทียบสำหรับวัสดุฉนวนแข็งซึ่ง ทนทานต่อมาตรฐาน IEC60112, IEC60335-1, IEC60598-1, UL746A และ ASTM D3638-92 เป็นต้น
ข้อกำหนดของรูปแบบและพารามิเตอร์ทางเทคนิค :
โมเดลพารามิเตอร์ | LT-1 (0.1m³) | LT-2 (0.5m³) | LT-3 (0.5m³) |
| ควบคุม | เมตร | เมตร | PLC |

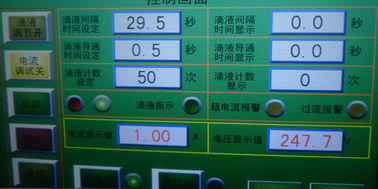

| แสดง | ดิจิตอล | ดิจิตอล | หน้าจอสัมผัสสีขนาด 7 นิ้ว |
แรงดันไฟฟ้าทำงาน | 220V / 50Hz หรือ 110V / 60HZ | 220V / 50Hz หรือ 110V / 60HZ | 220V / 50Hz หรือ 110V / 60HZ |
แรงดันทดสอบ | 0 ~ 600V ปรับความละเอียด 1.5% | 0 ~ 600V ปรับความละเอียด 1.5% | 0 ~ 600V ปรับความละเอียด 1.5% |
อุปกรณ์จับเวลา | 9999X0.1S | 9999X0.1S | 9999X0.1S |
ขั้วไฟฟ้า | อิเลคโทรดแพลทินัมและขั้วไฟฟ้าทองเหลืองสำหรับคู่ | อิเลคโทรดแพลทินัมและขั้วไฟฟ้าทองเหลืองสำหรับคู่ | อิเลคโทรดแพลทินัมและขั้วไฟฟ้าทองเหลืองสำหรับคู่ |
มิติของอิเล็กโทรด | (5 ± 0.1) × (2 ± 0.1) × (≥12) ㎜, 30 °เอียง | (5 ± 0.1) × (2 ± 0.1) × (≥12) 30 °เอียง | (5 ± 0.1) × (2 ± 0.1) × (≥12) 30 °เอียง |
ขั้วไฟฟ้ารวมมุมและระยะทาง | 60 °± 5 °, ระยะทาง (4 ±0.1㎜) | 60 °± 5 °, ระยะทาง (4 ±0.1㎜) | 60 °± 5 °, ระยะทาง (4 ±0.1㎜) |
แรงดันอิเล็กโทรด | 1.00N ± 0.05N (จอแสดงผลดิจิตอลเป็นอุปกรณ์เสริม) | 1.00N ± 0.05N (จอแสดงผลดิจิตอลเป็นอุปกรณ์เสริม) | 1.00N ± 0.05N (จอแสดงผลดิจิตอลเป็นอุปกรณ์เสริม) |
ช่วงเวลาของการปล่อยของเหลว | 30 ± 5S ปรับ | 30 ± 5S ปรับ | 30 ± 5S ปรับ |
ลดความสูงของของเหลว | 35 ± 5mm | 35 ± 5mm | 35 ± 5mm |
ลดความล่าช้าของเหลว | 0.2S (เวลาเปิดวาล์วขดลวดแม่เหล็กไฟฟ้า) | 0.2S (เวลาเปิดวาล์วขดลวดแม่เหล็กไฟฟ้า) | 0.2S (เวลาเปิดวาล์วขดลวดแม่เหล็กไฟฟ้า) |
ลดขนาดของเหลว | 45 ~ 50 หยด / cm3 | 45 ~ 50 หยด / cm3 | 45 ~ 50 หยด / cm3 |
วงจรหน่วงเวลา | 2 ± 0.1S (ใน 0.5A หรือมากกว่าปัจจุบัน) | 2 ± 0.1S (ใน 0.5A หรือมากกว่าปัจจุบัน) | 2 ± 0.1S (ใน 0.5A หรือมากกว่าปัจจุบัน) |
ความดันลัดวงจรลดลง | MAX 8% | MAX 8% | MAX 8% |
กระแสไฟฟ้าลัดวงจร | 1 ± 0.1A 1% | 1 ± 0.1A 1% | 1 ± 0.1A 1% |
ความเร็วลม | 0.2M / s | 0.2M / s | 0.2M / s |
ความต้องการด้านสิ่งแวดล้อม | 0 ~ 40 ℃, ความชื้นสัมพัทธ์ต่ำกว่า 80% ในสถานที่ที่ไม่มีการสั่นสะเทือนที่ชัดเจนและมีฤทธิ์กัดกร่อน | ||
เป็นไปตามมาตรฐาน | IEC60695, IEC60112, IEC60335-1, IEC60598-1, UL746A และ ASTM D3638-92 | ||
หลักการทำงาน:

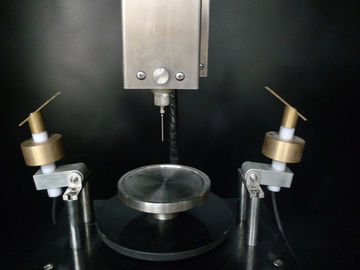

การทดสอบการติดตามการรั่วไหล (การทดสอบดัชนีการติดตาม) คือของเหลวนำไฟฟ้า (0.1% NH 4 CL) ของปริมาตรที่ต้องการในความสูงที่กำหนด (35 มม.) และเวลาที่ต้องการ (30 วินาที) จะลดลงด้วยแรงดันระหว่างขั้วไฟฟ้าแพลทินัม (2mm x 5mm) บนพื้นผิวของวัสดุฉนวนที่เป็นของแข็ง
การกำหนด:
ดังนั้นผู้ใช้จึงประเมินสมรรถนะความต้านทานการติดตามของพื้นผิวของวัสดุฉนวนแข็งภายใต้อิทธิพลรวมของสนามไฟฟ้าและความชื้นหรือสารปนเปื้อน ในคำนี้อุปกรณ์นี้ใช้ในการวัด ดัชนีการติดตามเปรียบเทียบ (CTI) และ ดัชนีการติดตามการพิสูจน์ (PTI)
