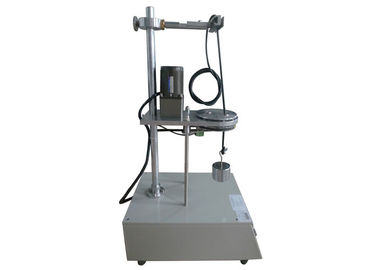

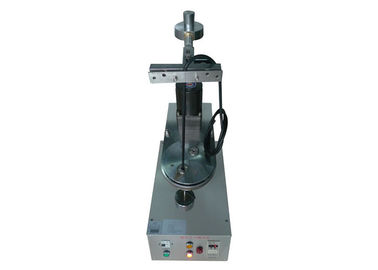

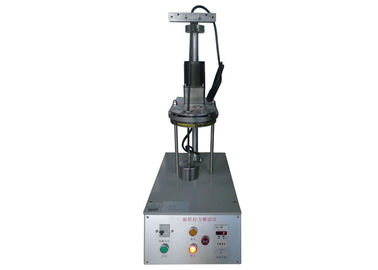

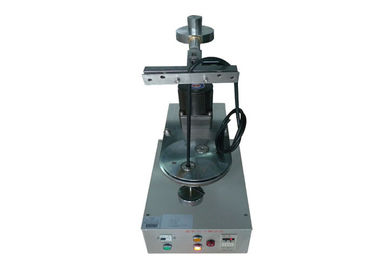

อุปกรณ์ทดสอบแรงดึง, IEC60884-1 รูปภาพ 11 เครื่องทดสอบ Lab Clamping Device
ใบสมัคร :
ขั้วต่อที่มีการขันสกรูควรได้รับการออกแบบและสร้างขึ้นเพื่อให้ยึดตัวนำไฟฟ้าโดยไม่ทำให้ตัวนำเสียหาย
อุปกรณ์เป็นเครื่องมือในการตรวจสอบความเสียหาย เทอร์มินัลวางอยู่ในอุปกรณ์ทดสอบตามเครื่องทดสอบและติดตั้งตัวนำแบบแข็งตัวแข็งและ / หรือมีความยืดหยุ่นตามมาตรฐานแรกที่มีขนาดเล็กที่สุดและมีพื้นที่หน้าตัดระบุสูงสุดสกรูยึด ( s) หรือน๊อตถูกขันให้แน่นด้วยแรงบิดตามมาตรฐาน
ความยาวของตัวนำทดสอบต้องยาวกว่าความสูง (H) ที่กำหนดไว้ในมาตรฐาน 75 มม.
ปลายตัวนำผ่านตัวยึดที่เหมาะสมในจานวางที่ความสูง (H) ด้านล่างของอุปกรณ์ตามที่ระบุไว้ในมาตรฐาน บุชชิ่งวางอยู่ในแนวระนาบแนวนอนเพื่อให้เส้นศูนย์อธิบายวงกลมขนาดเส้นผ่าศูนย์กลาง 75 มิลลิเมตรศูนย์กลางพร้อมกับศูนย์กลางของชิ้นงานหนีบในแนวนอน ให้หมุนแผ่นจากนั้นหมุน (10 ± 2) r / min
ระยะห่างระหว่างปากของตัวหนีบและพื้นผิวด้านบนของบุชชิ่งต้องอยู่ภายใน± 15 มิลลิเมตรของความสูงที่ระบุไว้ในมาตรฐาน บุชอาจได้รับการหล่อลื่นเพื่อป้องกันไม่ให้เกิดการผูกบิดหรือหมุนตัวนำฉนวน
มวลที่กำหนดไว้ในมาตรฐานถูกระงับจากปลายของตัวนำ ระยะเวลาในการทดสอบประมาณ 15 นาที ในระหว่างการทดสอบตัวนำต้องไม่หลุดออกจากชุดหนีบหรือแตกตัวใกล้กับตัวหนีบและตัวนำจะไม่เสียหายในลักษณะที่ไม่เหมาะสำหรับการใช้งานต่อไป
พารามิเตอร์ทางเทคนิค:
แหล่งจ่ายไฟ: 220V 50Hz หรือ 115V 60Hz
ช่วงของการนับจำนวน: 1 ~ 9999 (150 ครั้ง (15 นาที) เป็นค่าเริ่มต้น
อัตราการทดสอบ: (10 ± 2) r / min
น้ำหนัก: 300g / 400g / 700g / 900g / 1400g / 2000g * 1 (สามารถปรับแต่งเองได้)
เส้นผ่านศูนย์กลางของการหมุนรอบ: 75 มม
เส้นผ่าศูนย์กลางรูบุช (มม.): 6.5,9.5,13,14.5 (สามารถปรับแต่งได้เอง)
ความสูง (H) (มม.): 260,280,300,320 มม
สอดคล้องกับมาตรฐาน: IEC60884 รูปที่ 11, VDE0620, IEC60947.1 ภาพที่ 1
พื้นที่ตัดขวางที่กำหนดของตัวนำ (mm²) | เส้นผ่านศูนย์กลางของรูเจาะรู (มม.) | ความสูง (มม.) | มวลตัวนำ (กก.) |
0.5 | 6.5 | 260 | 0.3 |
0.75 | 6.5 | 260 | 0.4 |
1.0 | 6.5 | 260 | 0.4 |
1.5 | 6.5 | 260 | 0.4 |
2.5 | 9.5 | 280 | 0.7 |
4.0 | 9.5 | 280 | 0.9 |
6.0 | 9.5 | 280 | 1.4 |
10.0 | 9.5 | 280 | 2.0 |
16.0 | 13.0 | 300 | 2.9 |
25.0 | 13.0 | 300 | 4.5 |
35 | 14.5 | 320 | 6.8 |
1, ความสูง: ± 15 มม. หากเส้นผ่านศูนย์กลางของรูเจาะรูไม่ใหญ่พอคุณสามารถเลือกขนาดเส้นผ่านศูนย์กลางใหญ่ได้ |
