รายละเอียดสินค้า:
การชำระเงิน:
|
ดัดสูง: | 40 ± 2 มม. ปรับระดับได้ | ดึงช่วง: | 0-100N |
---|---|---|---|
ดึงทาง: | ดำเนินการด้วยตนเอง | มาตรฐาน: | IEC60320-1 รูปที่ 19 |
แสงสูง: | mechanical switch tester,switch life tester |

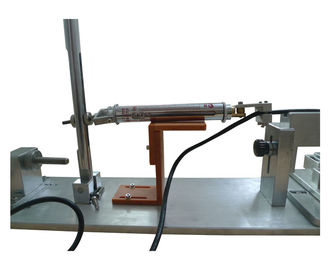

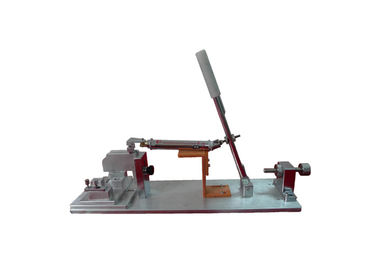

ชุดทดสอบดึงด้านข้าง Coupler
ข้อมูลผลิตภัณฑ์:
อุปกรณ์นี้เป็นไปตาม IEC60320-1 รูปที่ 19 ความต้องการมาตรฐานในการออกแบบ ใช้สำหรับการทดสอบการดึงปลั๊กไฟของเครื่องเข้าใต้เงื่อนไขของขั้วต่อด้วยแรงด้วยเหตุผลนี้เพื่อทดสอบความแข็งแรงเชิงกลของขั้วต่อ
พารามิเตอร์ทางเทคนิค:
1, มีความยืดหยุ่นในการดัดสายเคเบิลสูง: 40 ± 2 มม. ปรับได้
2, ช่วงการดึง: 0-100N
3 วิธีการดึง: การดำเนินการด้วยมือ 50 ครั้งในทิศทางเดียวและ 50 ครั้งในทิศทางตรงกันข้าม
3, Conductor Selection และด้านทดสอบที่สอดคล้องกันจะดึงตารางค่า
มาตรฐาน: IEC 60320-1 วรรค 23.3 รูปที่ 19
การใช้งาน: เหมาะสำหรับทดสอบการทดสอบแรงดึงด้านข้างของขั้วต่อที่มีการให้คะแนนเกินกว่า 0.2A
ตัวอย่างการทดสอบ: ตัวเชื่อมต่อที่มีการให้คะแนนเกิน 0.2A
คุณลักษณะ: ควรเลือกหัวปลั๊กเครื่องซึ่งตรงกับรุ่นและบานพับมาตรฐานเมื่อทำการทดสอบตัวเชื่อมต่อ
พารามิเตอร์ :
ความสูงของการดัดของสายอ่อน | 40 ± 2 มม. ปรับได้ |
ดึงช่วงแรง | 0-100N |
โหมดดึง | การดำเนินการด้วยตนเองการดึงด้านข้างของแรงเดียวกันนี้จะถูกนำไปใช้ในทิศทางเดียวกับเครื่องบินที่มีแกนของหมุดที่แบกกระแสและขนานกับหน้าหมุดของขั้วต่อ แรงจะถูกปล่อยออกทันที ลำดับการดำเนินการนี้ทำ 50 ครั้งในทิศทางเดียวและ 50 ครั้งในทิศทางตรงกันข้าม รุ่น HO6504A เป็นแบบอัตโนมัติ (ตัวเลือก) |
ตารางที่ 7 - ค่าสำหรับการดึงด้านข้างที่ใช้
กระแสไฟของขั้วต่อ
| ดึง ยังไม่มีข้อความ |
2.5 | 6 |
6 | 35 |
10 | 35 |
16 | 50 |

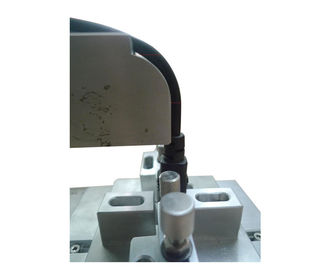

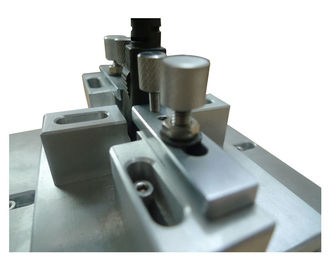

หลังจากการทดสอบขอ 23.2 ขั้วตอที่มีการจัดเรตเกินกวา 0.2A จะถูกใสเขาในชองเสียบอุปกรณของประเภทที่สอดคลองกับขั้วตอที่จะทดสอบและปฏิบัติตามมาตรฐานที่เกี่ยวของ ช่องต่อของอุปกรณ์ติดตั้งอยู่ในอุปกรณ์ทดสอบที่เหมาะสมตัวอย่างซึ่งแสดงในรูปที่ 19 พร้อมกับหมุดชี้ขึ้น ควรใช้ขนาด 40mm ± 2mm
ดึงด้านข้างตามที่ระบุไว้ในตารางที่ 7 ใช้กับสายไฟก่อนในทิศทางที่ตั้งฉากกับระนาบที่มีแกนของหมุดที่แบกกระแสและจะถูกปล่อยออกทันที
ลำดับการดำเนินการนี้ทำ 50 ครั้งในทิศทางเดียวและ 50 ครั้งในทิศทางตรงกันข้าม
แรงดึงเดียวกันจากนั้นจะถูกนำไปใช้ในทิศทางเดียวกับเครื่องบินที่มีแกนของหมุดที่แบกกระแสและขนานกับหน้าหมุดของขั้วต่อ แรงจะถูกปล่อยออกทันที ลำดับการดำเนินการนี้ทำ 50 ครั้งในทิศทางเดียวและ 50 ครั้งในทิศทางตรงกันข้าม
