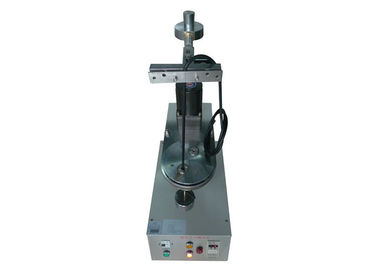

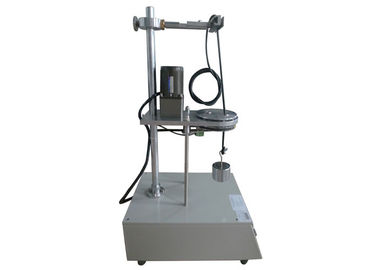

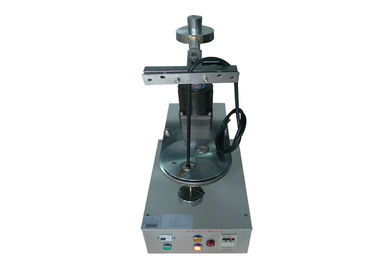

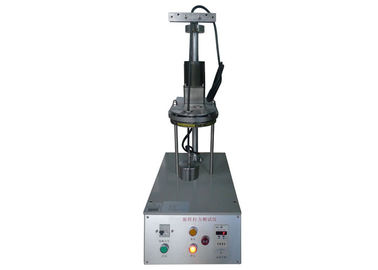

IEC60884-1 ภาพที่ 11 เครื่องทดสอบ Lab Clamping Device เครื่องทดสอบความเค้นแรงดึง (Tensile Sterength Tester)

IEC60884-1 ภาพที่ 11 เครื่องทดสอบ Lab Clamping Device เครื่องทดสอบความเค้นแรงดึง (Tensile Sterength Tester)

  • IEC60884-1 ภาพที่ 11 เครื่องทดสอบ Lab Clamping Device เครื่องทดสอบความเค้นแรงดึง (Tensile Sterength Tester)
  • IEC60884-1 ภาพที่ 11 เครื่องทดสอบ Lab Clamping Device เครื่องทดสอบความเค้นแรงดึง (Tensile Sterength Tester)
  • IEC60884-1 ภาพที่ 11 เครื่องทดสอบ Lab Clamping Device เครื่องทดสอบความเค้นแรงดึง (Tensile Sterength Tester)
  • IEC60884-1 ภาพที่ 11 เครื่องทดสอบ Lab Clamping Device เครื่องทดสอบความเค้นแรงดึง (Tensile Sterength Tester)
IEC60884-1 ภาพที่ 11 เครื่องทดสอบ Lab Clamping Device เครื่องทดสอบความเค้นแรงดึง (Tensile Sterength Tester)
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HongCe
ได้รับการรับรอง: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
หมายเลขรุ่น: HC9903
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiatable
รายละเอียดการบรรจุ: ไม้อัด
เวลาการส่งมอบ: วันที่ 25
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 15 ชุดต่อเดือน
ติดต่อ
รายละเอียดสินค้า
ช่วงของการนับจำนวน: 1 ~ 9999 (150 ครั้ง (15 นาที) เป็นค่าเริ่มต้น อัตราการทดสอบ: (10 ± 2) รอบ / นาที
น้ำหนัก: 300g / 400g / 700g / 900g / 1400g / 2000g * 1 เส้นผ่านศูนย์กลางของการหมุน: 75mm
แสงสูง:

tensile strength testing equipment

,

lab testing equipment

อุปกรณ์ทดสอบแรงดึง, IEC60884-1 รูปภาพ 11 เครื่องทดสอบ Lab Clamping Device

ใบสมัคร :

ขั้วต่อที่มีการขันสกรูควรได้รับการออกแบบและสร้างขึ้นเพื่อให้ยึดตัวนำไฟฟ้าโดยไม่ทำให้ตัวนำเสียหาย


อุปกรณ์เป็นเครื่องมือในการตรวจสอบความเสียหาย เทอร์มินัลวางอยู่ในอุปกรณ์ทดสอบตามเครื่องทดสอบและติดตั้งตัวนำแบบแข็งตัวแข็งและ / หรือมีความยืดหยุ่นตามมาตรฐานแรกที่มีขนาดเล็กที่สุดและมีพื้นที่หน้าตัดระบุสูงสุดสกรูยึด ( s) หรือน๊อตถูกขันให้แน่นด้วยแรงบิดตามมาตรฐาน


ความยาวของตัวนำทดสอบต้องยาวกว่าความสูง (H) ที่กำหนดไว้ในมาตรฐาน 75 มม.
ปลายตัวนำผ่านตัวยึดที่เหมาะสมในจานวางที่ความสูง (H) ด้านล่างของอุปกรณ์ตามที่ระบุไว้ในมาตรฐาน บุชชิ่งวางอยู่ในแนวระนาบแนวนอนเพื่อให้เส้นศูนย์อธิบายวงกลมขนาดเส้นผ่าศูนย์กลาง 75 มิลลิเมตรศูนย์กลางพร้อมกับศูนย์กลางของชิ้นงานหนีบในแนวนอน ให้หมุนแผ่นจากนั้นหมุน (10 ± 2) r / min


ระยะห่างระหว่างปากของตัวหนีบและพื้นผิวด้านบนของบุชชิ่งต้องอยู่ภายใน± 15 มิลลิเมตรของความสูงที่ระบุไว้ในมาตรฐาน บุชอาจได้รับการหล่อลื่นเพื่อป้องกันไม่ให้เกิดการผูกบิดหรือหมุนตัวนำฉนวน
มวลที่กำหนดไว้ในมาตรฐานถูกระงับจากปลายของตัวนำ ระยะเวลาในการทดสอบประมาณ 15 นาที ในระหว่างการทดสอบตัวนำต้องไม่หลุดออกจากชุดหนีบหรือแตกตัวใกล้กับตัวหนีบและตัวนำจะไม่เสียหายในลักษณะที่ไม่เหมาะสำหรับการใช้งานต่อไป

พารามิเตอร์ทางเทคนิค:

แหล่งจ่ายไฟ: 220V 50Hz หรือ 115V 60Hz
ช่วงของการนับจำนวน: 1 ~ 9999 (150 ครั้ง (15 นาที) เป็นค่าเริ่มต้น
อัตราการทดสอบ: (10 ± 2) r / min
น้ำหนัก: 300g / 400g / 700g / 900g / 1400g / 2000g * 1 (สามารถปรับแต่งเองได้)
เส้นผ่านศูนย์กลางของการหมุนรอบ: 75 มม
เส้นผ่าศูนย์กลางรูบุช (มม.): 6.5,9.5,13,14.5 (สามารถปรับแต่งได้เอง)
ความสูง (H) (มม.): 260,280,300,320 มม
สอดคล้องกับมาตรฐาน: IEC60884 รูปที่ 11, VDE0620, IEC60947.1 ภาพที่ 1

แบบ HC9903 HC9903A HC9903B (2 สถานี)
อัตราการทดสอบ 10 ± 2 รอบต่อนาที 10 ± 2 รอบต่อนาที 9 ± 1 รอบต่อนาที
เส้นผ่าศูนย์กลางของการหมุน 75mm 75mm 76 มม
เวลาทดสอบ 0 ~ 9999 0 ~ 9999 0 ~ 9999
น้ำหนัก 0.3, 0.4, 0.7, 0.9, 1.4, 2 กก 0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7 กก. 0.7, 0.9, 1.4, 2.3, 3.6, 4.5, 6.8, 11.4, 13.6, 18.2, 22.7, 27.2, 36.3, 45.4 กก.
ทดสอบความสูง 260, 280, 300, 320 มม 250 ~ 500mm 250 ~ 500mm
เส้นผ่านศูนย์กลางของรูทุบ 6.5, 9.5, 13, 14.5 มม 6.5 ~ 28.6 มม., 12 ชิ้น 6.5 ~ 28.6 มม., 12 ชิ้น
มาตรฐาน GB2099.1, GB16915.1 GB13140.3 UL486A-B, UL498

พื้นที่ตัดขวางที่กำหนดของตัวนำ (mm²)

เส้นผ่านศูนย์กลางของรูเจาะรู (มม.)

ความสูง (มม.)

มวลตัวนำ (กก.)

0.5

6.5

260

0.3

0.75

6.5

260

0.4

1.0

6.5

260

0.4

1.5

6.5

260

0.4

2.5

9.5

280

0.7

4.0

9.5

280

0.9

6.0

9.5

280

1.4

10.0

9.5

280

2.0

16.0

13.0

300

2.9

25.0

13.0

300

4.5

35

14.5

320

6.8

1, ความสูง: ± 15 มม.

หากเส้นผ่านศูนย์กลางของรูเจาะรูไม่ใหญ่พอคุณสามารถเลือกขนาดเส้นผ่านศูนย์กลางใหญ่ได้
