รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐาน: | IEC60335-1 | ดึงน้ำหนัก: | 20N * 2, 30N * 2 |
|---|---|---|---|
| น้ำหนักแรงบิด: | 5N * 1, 12.5N * 1, 17.5N * 1 | break: | 0.1Nm, 0.25Nm, 0.35Nm |
| ความถี่ความตึงเครียด: | 1 ครั้ง / วินาที | เวลาแรงบิด: | 0.01S ～ 99 ชั่วโมง 99 นาที |
| แสงสูง: | เครื่องทดสอบอุปกรณ์ไฟฟ้าอุปกรณ์ทดสอบอุปกรณ์แบบพกพา,portable appliance tester |
||

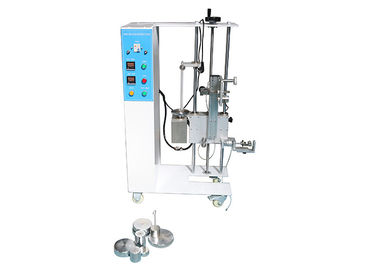

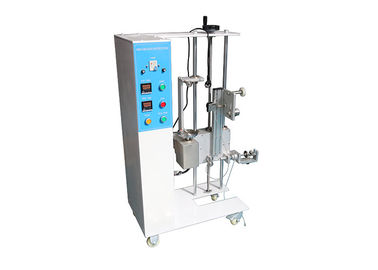

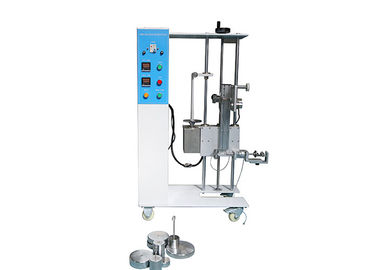

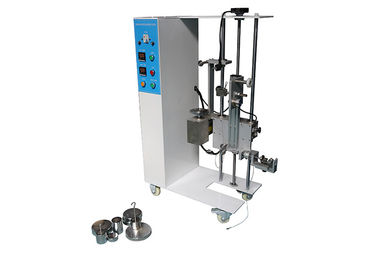

อุปกรณ์ทดสอบความเค้นและการบิดของสายไฟ HJ0609
ข้อมูลผลิตภัณฑ์:
The test appliance conforms to IEC60335-1:25.15. อุปกรณ์ทดสอบสอดคล้องกับ IEC60335-1: 25.15 It is used to test the power cord tension and torque at the terminal two trials of the appliances which are with a power cord, and intended flexible cord permanently connected to the fixed wiring and other household electrical appliances, medical equipment, checking whether the clamping device is secure. มันถูกใช้เพื่อทดสอบความตึงของสายไฟและแรงบิดที่ขั้วสองการทดลองของเครื่องใช้ไฟฟ้าที่มีสายไฟและสายยืดหยุ่นที่ตั้งใจเชื่อมต่ออย่างถาวรกับสายไฟคงที่และเครื่องใช้ไฟฟ้าในครัวเรือนอื่น ๆ อุปกรณ์ทางการแพทย์ตรวจสอบว่าอุปกรณ์หนีบ มีความปลอดภัย
Appliances provided with a supply cord, and appliances intended to be permanently connected to fixed wiring by a flexible cord, shall have a cord anchorage. เครื่องใช้ไฟฟ้าที่มาพร้อมกับสายไฟและอุปกรณ์ที่ต้องการเชื่อมต่ออย่างถาวรกับสายไฟแบบคงที่ด้วยสายไฟที่มีความยืดหยุ่นจะต้องมีจุดยึดสายไฟ The cord anchorage shall relieve conductors from strain, including twisting, at the terminals and protect the insulation of the conductors from abrasion. จุดยึดสายไฟจะช่วยลดตัวนำจากความเครียดรวมถึงการบิดที่ขั้วและป้องกันฉนวนของตัวนำจากการเสียดสี
ทำเครื่องหมายบนสายไฟในขณะที่อยู่ภายใต้แรงดึงที่แสดงในตารางต่อไปนี้ที่ระยะห่างประมาณ 20 มม. จากจุดยึดสายไฟหรือจุดอื่นที่เหมาะสม
The cord is then pulled, without jerking, for 1 s in the most unfavourable direction with the force specified. สายไฟจะถูกดึงโดยไม่กระตุกเป็นเวลา 1 วินาทีในทิศทางที่ไม่พึงประสงค์ที่สุดโดยใช้แรงที่ระบุ The test is carried out 25 times. การทดสอบดำเนินการ 25 ครั้ง
The cord, unless on an automatic cord reel, is then subjected to a torque that is applied as close as possible to the appliance. สายไฟเว้นแต่ว่าจะอยู่บนรอกม้วนสายอัตโนมัติจะถูกแรงบิดที่ใกล้เคียงกับอุปกรณ์มากที่สุด The torque is specified in following table and is applied for 1 min. แรงบิดระบุไว้ในตารางต่อไปนี้และใช้งานได้ 1 นาที
During the tests, the cord shall not be damaged and shall show no appreciable strain at the terminals. ในระหว่างการทดสอบสายไฟจะต้องไม่เสียหายและจะต้องไม่เกิดความเครียดที่ขั้ว The pull force is reapplied and the cord shall not be longitudinally displaced by more than 2 mm. แรงดึงถูกนำมาใช้ใหม่และสายไฟจะต้องไม่ถูกแทนที่ตามยาวมากกว่า 2 มม.
พารามิเตอร์ทางเทคนิค:
| พาวเวอร์ซัพพลาย | AC230V, 50HZ |
| ดึงน้ำหนักแรง | 20N * 2, 30N * 2 (แรงดึงของ 30N, 60N, 80N, 100N สามารถทำได้) |
| น้ำหนักแรงบิด | 5N * 1, 12.5N * 1, 17.5N * 1 (แรงบิด 0.1Nm, 0.25Nm, 0.35Nm สามารถทำได้) |
| ทดสอบครั้ง | 0 ~ 9999 (เลือกได้) 25 ครั้งเป็นค่าเริ่มต้น |
| แรงดึงความถี่ | 1 ครั้ง / วินาที |
| แขนบิด | 20mm |
| เวลาแรงบิด | 0.01S-99 ชั่วโมง 99 นาที |
| ที่หนีบ | แคลมป์รวมสำหรับแรงดึงและแรงบิดโดยการจับคู่กับแบริ่งสามารถลดแรงเสียดทานเมื่อทำการทดสอบแรงบิด |
ตาราง - แรงดึงและแรงบิด
|
เครื่องใช้ไฟฟ้า (กก.) |
แรงดึง (N) |
แรงบิด (Nm) |
|
≤1 |
30 |
0.1 |
|
> 1 และ≤4 |
60 |
0.25 |
|
> 4 |
100 |
0.35 |
กระบวนการทดสอบ:
1. Press the “START” button, the pull force testing begins, after it reaches to the preset test times, the torque weight will be released automatically, and then the torque testing begins. 1. กดปุ่ม“ เริ่ม” การทดสอบแรงดึงเริ่มต้นหลังจากถึงเวลาทดสอบที่ตั้งไว้ล่วงหน้าน้ำหนักแรงบิดจะถูกปล่อยโดยอัตโนมัติจากนั้นการทดสอบแรงบิดจะเริ่มขึ้น After it reaches to the preset twist time, manually lift the torque weight, then the pull force and torque testing is completed. หลังจากถึงเวลาที่กำหนดไว้ล่วงหน้าให้ยกน้ำหนักแรงบิดด้วยตนเองจากนั้นทำการทดสอบแรงดึงและแรงบิดเสร็จสิ้น
2. วัดระยะห่างระหว่างเครื่องหมายและที่ยึดสายไฟการลบระยะทาง 20 มม. คือความยาวดึงออกหลังการทดสอบ
3. เมื่อดำเนินการทดสอบครั้งต่อไปต้องกดปุ่ม“ รีเซ็ต” ก่อนเริ่มการทดสอบมิฉะนั้นอุปกรณ์ทดสอบจะไม่ทำงาน
