JIS C3112 เครื่องทดสอบการเปลี่ยนรูปด้วยความร้อนสำหรับสายเคเบิล 3 สถานี

JIS C3112 เครื่องทดสอบการเปลี่ยนรูปด้วยความร้อนสำหรับสายเคเบิล 3 สถานี

ข้อมูลผลิตภัณฑ์:

เครื่องทดสอบการเปลี่ยนรูปด้วยความร้อนนี้ใช้เพื่อวัดอัตราการเปลี่ยนรูปเนื่องจากความร้อนของวัสดุฉนวนและปลอกที่ใช้บ่อยที่สุด (อีลาสโตเมอร์ โพลิไวนิลคลอไรด์ โพลิเอทิลีน โพลิโพรพิลีน ฯลฯ) ของสายไฟและสายเคเบิลที่อุณหภูมิสูง

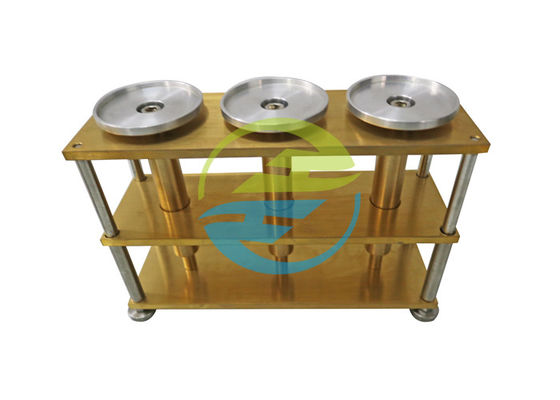

ทำจากทองเหลืองและมีแท่งทองแดง 3 อันที่เคลื่อนที่ในแนวตั้งบนโครงรองรับหน่วยทั้งหมดได้รับการออกแบบเพื่อใช้ในเตาอบความร้อนแต่ละแท่งควรเป็นเส้นตรงที่มีเส้นผ่านศูนย์กลาง 0.750 ± 0.010 นิ้ว หรือ 19.0 ± 0.2 มม.แท่งทองแดงแต่ละแท่งมีน้ำหนัก 250g.ปลายล่างของแท่งทองแดงแต่ละอันจะลดลงเหลือ 0.375 ± 0.010in หรือ 9.5 ± 0.2mm ในส่วน 3 / 4in หรือ 19mm สุดท้ายปลายล่างของส่วนที่ลดแล้วจะต้องแบนและกลม ไม่มีขอบคม ซึ่งทั้งสองมีศูนย์กลางและตั้งฉากกับแกนตามยาวของแกนปลายด้านล่างของส่วนที่ลดขนาดเส้นผ่านศูนย์กลางทำหน้าที่เป็นตีนเย็บผ้าเพื่อยึดชิ้นงานทดสอบระหว่างการทดสอบแรงบนตัวอย่างจะต้องเป็นผลรวมของน้ำหนักของแท่งทองแดง (250 ก. หรือ 2.45 นิวตัน) บวกกับน้ำหนักของปลายด้านบนของแท่งทองแดงที่มีน้ำหนักเพื่อให้แรงดันรวมเท่ากับแรงโหลดที่กำหนดโดย สายเคเบิลตุ้มน้ำหนักแต่ละอันจะต้องสลักค่าน้ำหนักที่ถูกต้องแม่นยำ

ถาด: ใช้สำหรับวางตุ้มน้ำหนักและใช้แรงโน้มถ่วงเพิ่มเติมกับชิ้นงานทดสอบอุปกรณ์ทดสอบสายเคเบิล

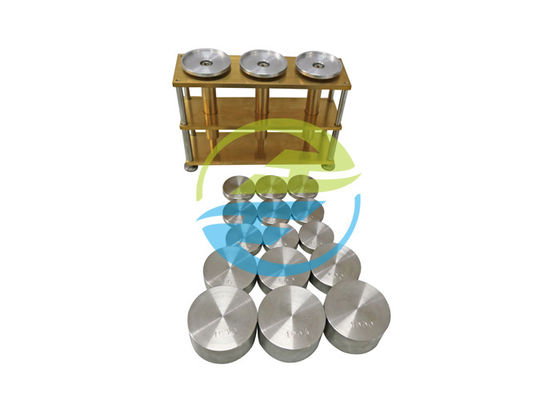

น้ำหนัก: 150g, 500g, 1000g, 3 ชิ้นต่อชิ้น, 100g, 6 ชิ้น

แผ่นรองพื้น: ระยะห่างระหว่างแผ่นทองแดงด้านล่างกับพื้นผิวรองรับสามารถปรับได้เพื่อป้องกันการขีดข่วนพื้นผิวรองรับอุปกรณ์ทดสอบสายเคเบิล

มาตรฐาน:UL-1581 มาตรฐานอ้างอิงสำหรับสายไฟ สายเคเบิล และสายไฟอ่อน JIS C3112 ข้อ 541-559 และ 560

แอปพลิเคชัน:สำหรับวัดการทดสอบการเสียรูปของลวดภายใต้อุณหภูมิและโหลดที่กำหนด

ตัวอย่างทดสอบ:สำหรับลวดหุ้มฉนวนเทอร์โมพลาสติก ฉนวนเทอร์โมเซ็ต หรือลวดอื่นๆ

ลักษณะเฉพาะ:ต้องใช้ร่วมกับ Aging Chamber เพื่อใช้งานอุปกรณ์มาพร้อมกับถาดซึ่งสามารถบรรจุน้ำหนักได้ตามความต้องการอุปกรณ์ทดสอบสายเคเบิล

พารามิเตอร์ทางเทคนิค:
