| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HongCe |
| ได้รับการรับรอง: | calibration certificate |
| หมายเลขรุ่น: | HC9921 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiatable |
| รายละเอียดการบรรจุ: | ไม้อัด |
| เวลาการส่งมอบ: | 25 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10 ชุด /เดือน |
| ชื่อผลิตภัณฑ์: | เครื่องทดสอบค้อนลูกตุ้ม | การรับประกัน: | 1 ปี |
|---|---|---|---|
| มาตรฐาน: | IEC60884-1 | แอปพลิเคชัน: | การทดสอบความแข็งแรงทางกล |
| การติดตั้ง SuImpact Testpport Weight: | 10±1 กก. | ความยาวลูกตุ้ม: | 1000mm |
| ตัวอย่างทดสอบ: | ปลั๊กและเต้ารับ | องค์ประกอบที่โดดเด่น: | 150g |
| แสงสูง: | เครื่องมือทดสอบค้อนลูกตุ้มติดตั้ง 10 กก. IEC 60068-2-75 เครื่องมือทดสอบค้อนลูกตุ้ม,เครื่องมือทดสอบค้อนลูกตุ้มขนาด 1000 มม.,1000mm Pendulum Hammer Test Apparatus |
||

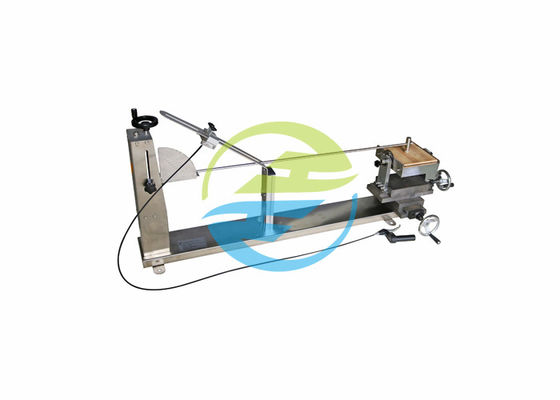

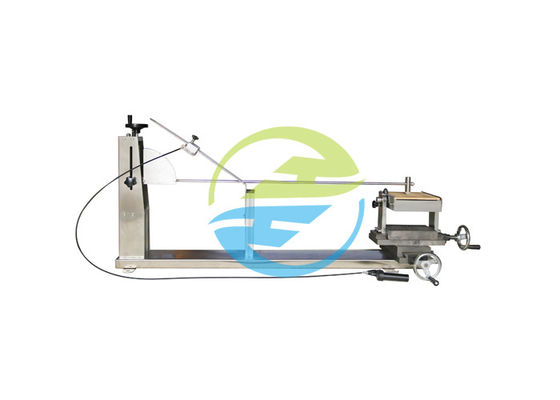

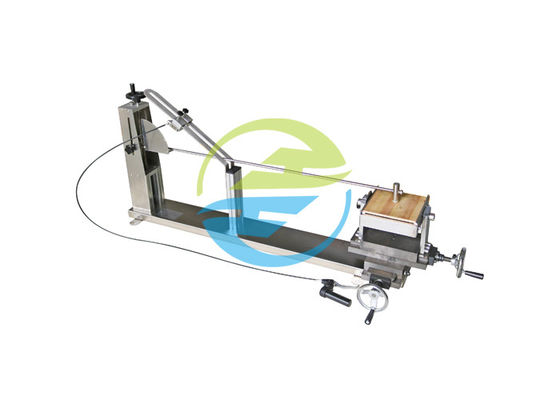

IEC 60068-2-75 เครื่องทดสอบ EHA Pendulum Hammer เครื่องทดสอบพร้อมรองรับการติดตั้ง 10 กก
IEC60884-1 ข้อ 24.1
ชิ้นงานทดสอบได้รับการตรวจสอบโดยใช้การเป่าโดยใช้เครื่องทดสอบค้อนลูกตุ้มตามที่อธิบายไว้ใน IEC 60068-2-75 (ทดสอบ EHA) โดยมีมวลเทียบเท่า 250 กรัม
ชิ้นงานทดสอบถูกติดตั้งบนแผ่นไม้อัด ความหนาปกติ 8 มม. และสี่เหลี่ยมจัตุรัสประมาณ 175 มม. ยึดที่ขอบด้านบนและด้านล่างเข้ากับโครงยึดแบบแข็งซึ่งเป็นส่วนหนึ่งของส่วนรองรับการติดตั้ง
ฐานรองรับต้องมีมวล (10 ± 1) กก. และต้องติดตั้งบนโครงแข็งโดยใช้เดือยโครงยึดกับผนังทึบ
การออกแบบการติดตั้งนั้นเป็นเช่นนั้น
– สามารถวางชิ้นงานทดสอบในลักษณะที่จุดกระทบอยู่ในระนาบแนวตั้งผ่านแกนของเดือย
– ชิ้นงานทดสอบสามารถเคลื่อนที่ในแนวนอนและหมุนรอบแกนตั้งฉากกับพื้นผิวของไม้อัด
– ไม้อัดสามารถหมุนได้ 60° ทั้งสองทิศทางรอบแกนตั้ง
เต้ารับแบบพื้นผิวและกล่องยึดพื้นผิวติดตั้งบนไม้อัดตามปกติ
ช่องเปิดเข้าซึ่งไม่มีช่องเปิดทิ้งไว้ให้เปิดทิ้งไว้หากมีการน็อคเอาท์ หนึ่งในนั้นจะถูกเปิด
เต้ารับแบบฝังจะติดตั้งในช่องที่มีให้ในบล็อกของฮอร์นบีมหรือวัสดุที่มีลักษณะทางกลคล้ายกัน ซึ่งยึดติดกับแผ่นไม้อัด และไม่อยู่ในกล่องสำหรับติดตั้งที่เกี่ยวข้อง
หากใช้ไม้เป็นไม้บล็อก ทิศทางของเส้นใยไม้จะต้องตั้งฉากกับทิศทางการกระแทก
เต้ารับสำหรับยึดสกรูแบบฟลัชจะต้องยึดโดยใช้สกรูกับตัวเชื่อมที่ปิดภาคเรียนในบล็อกฮอร์นบีมเต้ารับสำหรับยึดกรงเล็บแบบล้างจะต้องยึดติดกับบล็อกโดยใช้กรงเล็บ
ก่อนทำการเป่า ขันสกรูยึดของชิ้นส่วนหลักและฝาครอบให้แน่นด้วยแรงบิดเท่ากับสองในสามของค่าที่กำหนดในตารางที่ 6
ชิ้นงานทดสอบได้รับการติดตั้งเพื่อให้จุดกระทบอยู่ในระนาบแนวตั้งผ่านแกนของเดือย
องค์ประกอบที่โดดเด่นได้รับอนุญาตให้ตกจากความสูงที่ระบุในตารางที่ 21
มาตรฐาน: IEC60884-1 2013 ข้อ 24.1 และรูปที่ 22~26, IEC60669-1, IEC60068-2-75
แอปพลิเคชัน: อุปกรณ์นี้เหมาะสำหรับการทดสอบความแข็งแรงทางกลกับปลั๊กและเต้ารับ กล่องติดตั้งแบบพื้นผิว ต่อมสกรู ฝาครอบต่อม สวิตช์ และอุปกรณ์ไฟฟ้าอื่นๆ สำหรับใช้ในครัวเรือนและเพื่อวัตถุประสงค์ที่คล้ายคลึงกัน
ตัวอย่างทดสอบ: ปลั๊กและเต้ารับ กล่องติดตั้งแบบพื้นผิว ต่อมสกรู ฝาครอบต่อม สวิตช์ และอุปกรณ์ไฟฟ้าอื่นๆ
ลักษณะเฉพาะ:ขายึดสามารถเลื่อนขึ้นและลง เลื่อนไปทางซ้ายและขวา และสามารถปรับมุมกระแทกได้อุปกรณ์นี้เป็นอุปกรณ์กระแทกลูกตุ้มพลังงานต่ำสำหรับ 2J และต่ำกว่า
พารามิเตอร์:
1. ลูกตุ้ม: ความยาว: 1000 มม.;เส้นผ่านศูนย์กลางภายนอก: 9 มม.;ความหนาของผนังท่อเหล็ก: 0.5mm;วัสดุ: เหล็ก;น้ำหนัก: 100±1g
2. ขายึด: น้ำหนัก: 10±1 กก.มีการตั้งค่าอย่างดีและสามารถปรับทิศทางแนวนอนและทิศทางแนวตั้งได้โครงยึดทั้งหมดสามารถหมุนได้ 90° ผ่านแกนหมุน
3. องค์ประกอบที่โดดเด่น: 150g, มวลเทียบเท่า 200g. (องค์ประกอบโดดเด่น 200 กรัมสำหรับตัวเลือก)
4. พลังงานกระแทก ตารางมวลและความสูงของการตกที่เท่ากัน
| พลังงาน/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| มวลเทียบเท่า /กิโลกรัม | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0 .25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ความสูงลดลง ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
